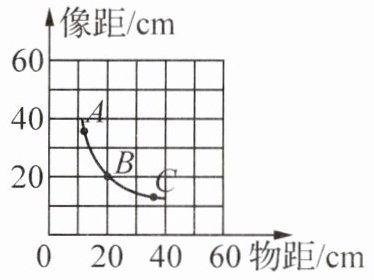

7.在探究凸透镜成像的规律实验中,某小组同学将实验测量的多组物距、像距数据绘成了如图所示的图像,图线中A、B、C三点代表了实验中蜡烛在光具座上的三个位置.当蜡烛处于A点时,成倒立、
放大
的实像;当蜡烛从B移动到C的过程中,所成的像逐渐变小
(选填“变大”或“变小”).答案：7. 放大 变小 解析：由图可知,当蜡烛处于A点时,像距大于物距,由凸透镜成像的规律可知,此时成倒立、放大的实像;当蜡烛从B移动到C的过程中,物距变大,由凸透镜成像的规律可知,像距变小,所成的像逐渐变小.

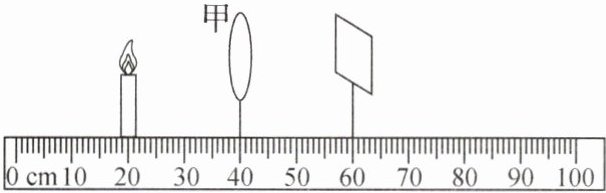

8.（2026·江苏镇江期末）当蜡烛、透镜甲和光屏放置在图示位置时，烛焰在光屏上成清晰的像.现保持蜡烛和透镜的位置不变，将透镜甲更换为透镜乙后，需将光屏向右移动距离s，方可在光屏上再次成清晰的像，则 （
A.透镜甲的焦距为 20 cm
B.透镜甲的焦距比乙的大
C.第二次所成的像是放大的虚像
D.如果不移动光屏，需将蜡烛向左移
D
）A.透镜甲的焦距为 20 cm
B.透镜甲的焦距比乙的大
C.第二次所成的像是放大的虚像
D.如果不移动光屏，需将蜡烛向左移
答案：8. D 解析：由图可知,物距u=40.0 cm-20.0 cm=20.0 cm,像距v=60.0 cm-40.0 cm=20.0 cm,此时物距等于像距,所以u=v=2f,成的是倒立、等大的实像,2f=20.0 cm,透镜甲的焦距f=10.0 cm,A不符合题意;将透镜甲更换为透镜乙后,需将光屏向右移动距离s,方可在光屏上再次成清晰的像,像距增大,成像更远,说明透镜乙对光的偏折能力比甲弱,透镜乙的焦距比甲的大,B不符合题意;更换为透镜乙后,将光屏向右移动距离s,方可在光屏上再次成清晰的像,像距大于20.0 cm,此时像距大于物距,凸透镜成倒立、放大的实像,C不符合题意;将透镜甲更换为透镜乙后,需将光屏向右移动距离s,方可在光屏上再次成清晰的像,像距增大,成像更远,像成在光屏的后方,凸透镜成实像时,物远像近像变小,如果不移动光屏,需将蜡烛向左移,使物距变小,像距变小,在光屏上再次成清晰的像,D符合题意.

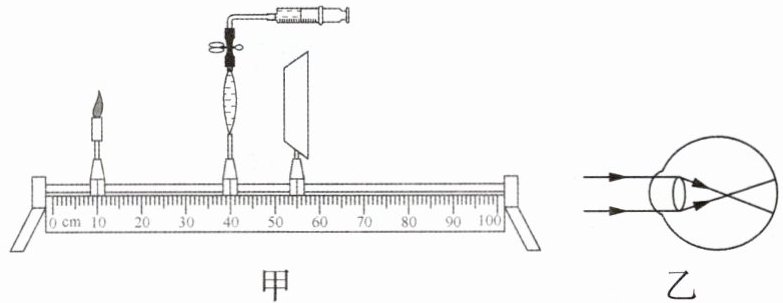

9.(2026·江苏无锡期中)小明用弹性膜注水制作了一个水凸透镜,通过注射器注水或抽水改变透镜的厚度,固定透镜,将一个蜡烛放在合适位置后,调节光屏得到清晰的像.下列说法正确的是 (
A.图甲模拟正常人眼球观察物体时的成像情况,光屏上成倒立、放大的实像
B.模拟图乙的成因时需要从水透镜向外抽水
C.若将远视眼镜靠近图甲透镜左侧放置,要将光屏远离透镜才能承接到清晰的像
D.图甲所示水透镜的焦距范围: $7.5\ \mathrm{cm}＜f＜15\ \mathrm{cm}$
D
)A.图甲模拟正常人眼球观察物体时的成像情况,光屏上成倒立、放大的实像
B.模拟图乙的成因时需要从水透镜向外抽水
C.若将远视眼镜靠近图甲透镜左侧放置,要将光屏远离透镜才能承接到清晰的像
D.图甲所示水透镜的焦距范围: $7.5\ \mathrm{cm}＜f＜15\ \mathrm{cm}$
答案：9. D 解析：正常人眼球成像时,成的是倒立、缩小的实像,如图甲所示,物距大于像距,应成倒立、缩小的实像,A错误;图乙模拟近视眼成因,近视眼是晶状体太厚,折光能力太强造成的,所以模拟时需要向水透镜中注一些水,B错误;如果在凸透镜前方放一远视眼镜,远视眼镜为凸透镜,对光线具有会聚作用,像的位置会向前移动,所以要将光屏靠近透镜才能承接到清晰的像,C错误;由图甲可知,此时物距u=40.0 cm-10.0 cm=30.0 cm,像距v=55.0 cm-40.0 cm=15.0 cm,此时成的是倒立、缩小的实像,根据凸透镜成像规律,物距应满足大于二倍焦距,像距应满足大于一倍焦距小于二倍焦距,即30.0 cm＞2f,f＜15.0 cm＜2f,联立两式可得图甲所示水透镜的焦距范围是7.5 cm＜f＜15 cm,D正确.

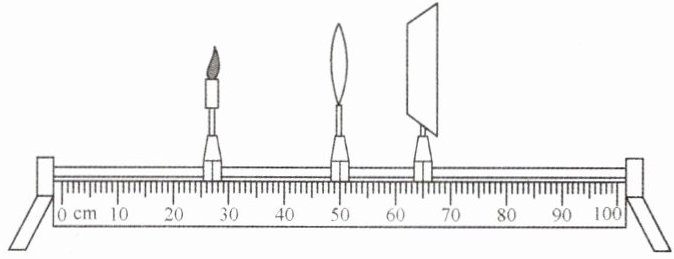

10. 在“探究凸透镜成像的规律”时，用焦距分别为$f_1$、$f_2$的甲、乙两个凸透镜进行实验，当将点燃的蜡烛、透镜甲和光屏如图放置在光具座上时，光屏上恰好得到烛焰清晰的像（像未画出），若保持蜡烛和透镜的位置不变，仅用透镜乙替换透镜甲，需将光屏左移才能再次得到烛焰清晰的像，下列说法正确的是（
A.$f_1 ＜ f_2$
B.$f_1$ 可能是5 cm
C.第二次光屏上成的像要比第一次小
D.若第二次实验中撤掉光屏，烛焰就不能通过凸透镜成像了
C
）A.$f_1 ＜ f_2$
B.$f_1$ 可能是5 cm
C.第二次光屏上成的像要比第一次小
D.若第二次实验中撤掉光屏，烛焰就不能通过凸透镜成像了
答案：10. C 解析：由“保持蜡烛和透镜的位置不变,将光屏向左移动再次得到烛焰清晰的像”可知,会聚作用加强,所以光屏才左移.会聚作用越强,焦距越短,$f_1＞f_2$,故A错误;$u＞v$时,成倒立缩小的实像,此时$u=50.0\ \mathrm{cm}-27.0\ \mathrm{cm}=23.0\ \mathrm{cm}＞2f$,$f＜v=65.0\ \mathrm{cm}-50.0\ \mathrm{cm}=15.0\ \mathrm{cm}＜2f$,所以$7.5\ \mathrm{cm}＜f＜11.5\ \mathrm{cm}$,故B错误;由A项可知,$f_1＞f_2$,第二次实验物距不变,透镜焦距变小了,相当于焦距不变但物距变大,由凸透镜成像规律可知,物远像近像变小,所以第二次在光屏上成的像变小,故C正确;实像是由实际光线会聚而成的,若撤掉光屏,烛焰的像仍存在,故D错误.

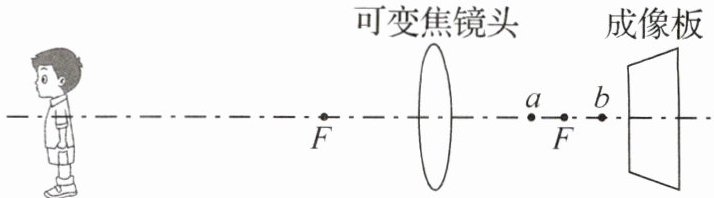

11.城市的很多路口都安装了高清摄像头，其镜头是一个可变焦镜头，相当于凸透镜，成像原理如图所示.已知其成像板到镜头的距离保持不变，如果该人远离镜头，则镜头的焦点变成了
b
（选填“a”或“b”）点.如果保持人与镜头的位置不变，撤去成像板，在原成像板的位置能
（选填“能”或“不能”）成像.答案：11. b 能 解析：当人远离镜头时,物距变大,像距变小,为使像还能成在成像板上,就要使透镜对光的会聚能力减小,即透镜的焦距要变大,故此时透镜的焦点变为b点.保持人与镜头的位置不变,无论是否有成像板,人都能够通过凸透镜成实像.
