7.(2026·江苏常州期末)如图所示,盒子中N处有水平向右的平行光,P为盒子右侧面上的一个圆孔,M是竖直光屏.小明在厚平板玻璃、凸透镜、凹透镜这三个光学器件中取一个恰好嵌入圆孔P,发现在左右移动光屏M的过程中,始终在光屏上呈现一个比圆孔P大的圆形光斑.则嵌入圆孔P的那个光学器件是
凹透镜
,该光学器件对光有发散
作用.答案：7. 凹透镜 发散
8. 如图，凸透镜与凹透镜的一个焦点重合，根据入射光线，画出相应的出射光线。
答案：
8. 如图所示
8. 如图所示
9.某同学在研究凸透镜成像的规律时做了如下记录:当物距为30 cm时,在光屏上成倒立、缩小的像,像距为10 cm;当物距为7 cm时,在光屏上始终得不到像.由此可判断该凸透镜的焦距应满足的范围是 (
A.$f＜7$ cm
B.$5$ cm$≤ f≤10$ cm
C.$f＞5$ cm
D.$7$ cm$＜f＜10$ cm
D
)A.$f＜7$ cm
B.$5$ cm$≤ f≤10$ cm
C.$f＞5$ cm
D.$7$ cm$＜f＜10$ cm
答案：9. D 解析:当物距为30 cm时,光屏上成倒立、缩小的实像,则u=30 cm＞2f,解得f＜15 cm,此时像距为10 cm,则f＜10 cm＜2f,解得5 cm＜f＜10 cm,当物距为7 cm时,在光屏上始终得不到像,说明7 cm＜f.综合分析可知,该凸透镜的焦距应满足的范围为7 cm＜f＜10 cm,故D正确.
10.(2026·江苏泰州期末)2025年10月4日,苏超淘汰赛首次启用VAR技术,该技术依靠遍布赛场的高清摄像机,多角度捕捉球员的每一个细小动作,为裁判精准判罚提供了客观画面依据.下列说法错误的是 (
A.摄像机镜头和矫正近视眼的镜片是同种透镜
B.运动员通过摄像机镜头成倒立、缩小的实像
C.运动员向镜头靠近时,摄像机中运动员的像将变大
D.现场观众看到足球,是由于光在足球表面发生了漫反射
A
)A.摄像机镜头和矫正近视眼的镜片是同种透镜
B.运动员通过摄像机镜头成倒立、缩小的实像
C.运动员向镜头靠近时,摄像机中运动员的像将变大
D.现场观众看到足球,是由于光在足球表面发生了漫反射
答案：10. A 解析:摄像机镜头是凸透镜,矫正近视眼的镜片是凹透镜,是不同种透镜,A错误;摄像机是利用凸透镜成像规律,其原理是利用物距大于凸透镜二倍焦距时,成倒立、缩小的实像,B正确;根据凸透镜成像规律,成实像时,物近像远像变大,故运动员向镜头靠近时,摄像机中运动员的像将远离凸透镜,摄像机中运动员的像将变大,C正确;现场观众看到足球,足球的表面比较粗糙,光发生了漫反射,D正确.
11. 新趋势 情境素材 如图所示的无人机，搭载了一台微型摄像机在某景区进行航拍，拍摄景物时能在感光晶片上形成景物倒立、
缩小
的实像.当无人机高度上升时，须减小
（选填“增大”或“减小”）镜头与感光晶片间的距离，才能拍摄到清晰的画面.答案：11. 缩小 减小

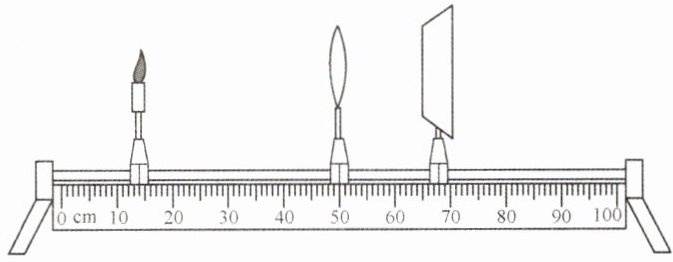

12.(2026·江苏南通期末)在“探究凸透镜成像特点”的实验中,将凸透镜固定在光具座上50 cm刻度线处.
(1) 实验时,点燃蜡烛,将光具座上的烛焰、凸透镜、光屏三者的中心调到
(2) 如图,小峻将蜡烛移至光具座上14 cm刻度线处,烛焰在光屏上成清晰的像,生活中的
(3) 将近视眼镜镜片放在蜡烛和透镜之间适当位置,光屏上的像变得模糊,此时应将光屏向
(4) 小峻将蜡烛往左移动一段距离后,应将光屏向
(5) 保持凸透镜的位置不变,小峻继续向右移动蜡烛至45 cm刻度线处,移动光屏发现不能在光屏上得到清晰的像.为了观察此时成像特点,接下来的操作是
(1) 实验时,点燃蜡烛,将光具座上的烛焰、凸透镜、光屏三者的中心调到
同一高度
.(2) 如图,小峻将蜡烛移至光具座上14 cm刻度线处,烛焰在光屏上成清晰的像,生活中的
照相机
就是利用了这样的成像原理.(3) 将近视眼镜镜片放在蜡烛和透镜之间适当位置,光屏上的像变得模糊,此时应将光屏向
右
(选填“左”或“右”)移动,才能再次承接到清晰的像.(4) 小峻将蜡烛往左移动一段距离后,应将光屏向
左
移动才能再次承接到清晰的像,此时光屏上的像与之前的像相比变小
(选填“变大”“变小”或“不变”).(5) 保持凸透镜的位置不变,小峻继续向右移动蜡烛至45 cm刻度线处,移动光屏发现不能在光屏上得到清晰的像.为了观察此时成像特点,接下来的操作是
取走光屏,眼睛透过透镜观察蜡烛
.答案：12. (1) 同一高度 (2) 照相机 (3) 右 (4) 左 变小 (5) 取走光屏,眼睛透过透镜观察蜡烛
解析:(1) 实验时,为了让像成在光屏的中央,需要将烛焰、凸透镜、光屏三者的中心调到同一高度.(2) 当凸透镜固定在50 cm刻度线处,将蜡烛移至光具座上14 cm刻度线处时,物距$u_1=50\ \mathrm{cm}-14\ \mathrm{cm}=36\ \mathrm{cm}$,此时物距大于像距,且成实像,由凸透镜成像规律可知,成的是倒立、缩小的实像,生活中的照相机就是利用这个成像原理.(3) 近视眼镜是凹透镜,凹透镜对光线有发散作用,会使像的位置向后(远离透镜)移动,所以光屏应向右移动,才能再次承接到清晰的像.(4) 当蜡烛向左移动时,物距u变大(物体远离凸透镜),根据凸透镜成实像规律可知,当物体在一倍焦距以外($u＞f$)时,物距变大,像距会变小,像也会变小,所以,为了再次得到清晰的像,光屏需要向左移动(靠近凸透镜),此时光屏上的像与之前相比会变小.(5) 蜡烛移到45 cm刻度线处,物距$u_2=50\ \mathrm{cm}-45\ \mathrm{cm}=5\ \mathrm{cm}$,移动光屏发现不能在光屏上得到清晰的像,说明此时成正立、放大的虚像.虚像不能在光屏上呈现,接下来的操作是取下光屏,从光屏一侧透过凸透镜观察蜡烛的像.
