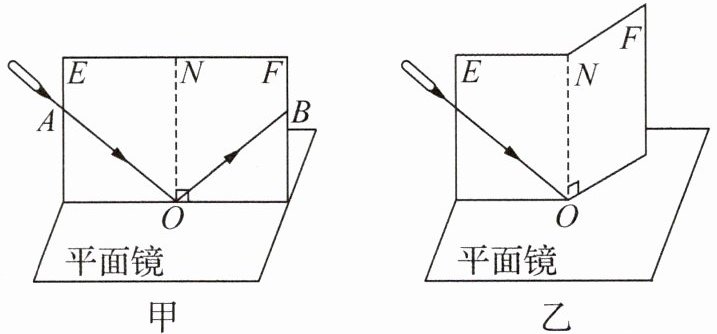

典例⑥ 小明利用如图所示的器材(右侧白纸板F可绕ON翻折)探究光反射时的规律.
(1) 在图甲中,激光紧贴纸板E沿AO方向入射,光经平面镜反射,可以在纸板F上看到反射光线OB,此时将纸板F绕ON向后折(或向前折),纸板F上观察不到反射光线,如图乙所示.这表明:在反射现象中,.
(2) 在图甲中,让激光笔发出的光沿BO方向射到镜面,可以观察到反射光线沿OA方向射出,这一现象说明反射现象中,光路是的.
(3) 为了得到“反射角等于入射角”这一普遍规律,接下来的操作是,进行多次实验.
(4) 实验中,当入射光线与平面镜的夹角为$40°$时,反射角为.
【答案】(1) (2) (3) (4)

归纳总结
(1) 光屏(纸板)的作用:显示光的传播路径.(2) 转动光屏(纸板)的原因:探究反射光线、入射光线和法线是否共面.(3) 实验最好在较暗的环境中进行.(4) 不能把“反射角等于入射角”说成“入射角等于反射角”.

8. (2025·江苏南通)在“探究光的反射定律”实验中，平面镜水平放置，一块白色纸板竖直地立在平面镜上，纸板由P、Q两部分组成，可绕接缝ON翻折，如图所示。

(1) 一束激光紧贴纸板，沿AO射向镜面上的O点，反射后沿OB射出，纸板能显示激光路径，是因为激光在其表面发生了反射；减小入射光与镜面的夹角，反射角变；用另一束光沿BO方向入射，反射光沿OA方向射出，这表明在反射现象中光路是的。
(2) 将纸板Q向前或向后翻折，纸板上（选填“能”或“不能”）看到反射光线，这说明反射光线、入射光线和法线在。
(3) 多次实验，在纸板上画出光线，为比较反射角与入射角的大小关系，接下来的操作是。

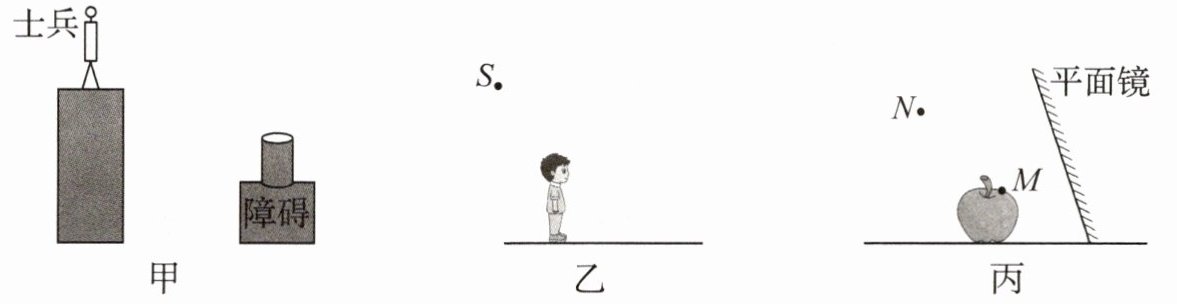

典例①（1）如图甲所示是野外训练营的军事演习，请在图中画出障碍物后可以不被士兵发现的藏身的范围.（需标出光的传播方向，范围用阴影表示）
（2）在图乙中画出路灯S下小明的影子长度L（用大括号表示）.
（3）如图丙所示，M是苹果上的一点，N是人眼的位置，请画出M点在平面镜中的像点M'及人眼通过平面镜看到M点的光路图.

【要点提示】(1) 根据光在均匀介质中沿直线传播的原理，人眼能看到物体是因为物体发出或反射的光进入人眼，即光的传播方向是进入士兵的眼睛，而对于站在高台上的士兵，其能看到的区域由其眼睛与障碍物顶端的连线决定.(2) 光沿直线传播的过程中，被小明遮挡后在地面形成影子.(3) 作出M关于平面镜的对称点M'，即为M的像点，连接NM'与镜面交于O点，ON是进入人眼的反射光线，O点是入射点，连接MO即为入射光线.
