20.（2026·江苏泰州期末）如图所示，水平桥面上有许多高度、大小相同的路灯，靠近岸边浅水区的路灯A与桥中心深水区的路灯B相比，路灯A的像到水面的距离（选填“大于”“等于”或“小于”）路灯B的像到水面的距离；若湖水上涨了0.3 m，则此时路灯B的像到它的距离改变了m，像的大小（填变化情况）。

21. 新素养 科学思维 如图所示，一块平面镜放在圆筒的中心处，平面镜正对筒壁上一点光源S，点光源发出一束光垂直射向平面镜。平面镜从图示位置开始绕圆筒中心O逆时针匀速转动，转过$20°$角时，点光源在镜中所成的像绕中心O转过的角度为$θ_1$，反射光线转过的角度为$θ_2$，则$θ_1=$，$θ_2=$。

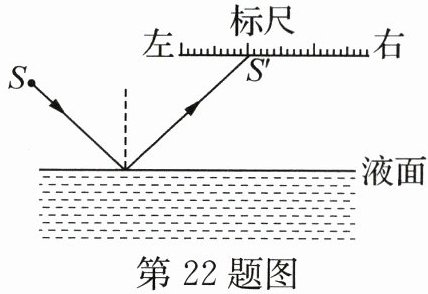

22. (2026·黑龙江大庆期末)如图所示是一种液面升降监测装置原理图.点光源S发出的一束激光与水平面成$45°$角射向平静的液面,激光在平静的液面发生了反射,入射角为度,光经液面反射后射到液面上方水平标尺上的$S'$点,当液面下降时,入射角会(选填“变大”“不变”或“变小”),光点$S'$会向(选填“左”或“右”)移动;若光点$S'$向右移动了1 m,表明液面下降了m.

三、解答题(共49分)

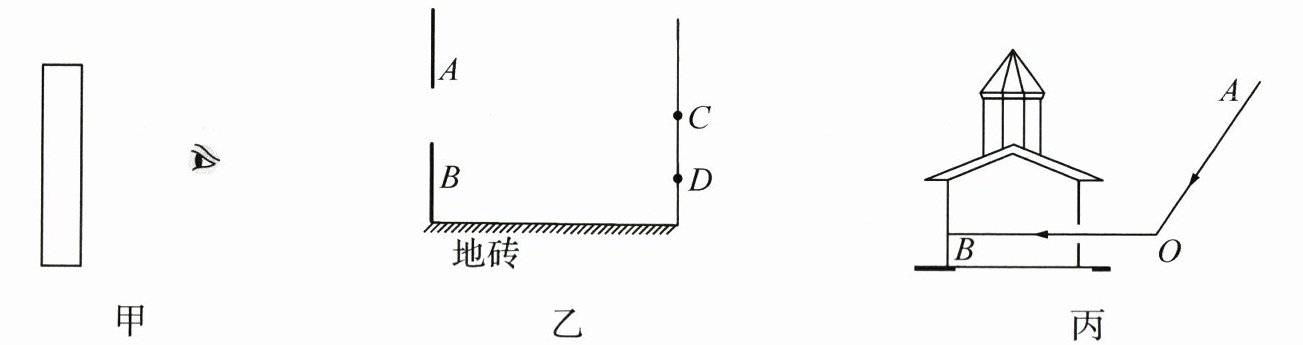

23.（9分）按要求作图（保留作图痕迹）.
（1）“一叶障目，不见泰山”，请在图甲中画出人眼看不到的范围.
（2）如图乙，太阳光透过窗户AB在房间光滑的地砖上反射后，将对面墙上的CD区域照亮，请作出阳光照射到地砖上的区域范围.（太阳光是平行光）
（3）如图丙，要将一束太阳光AO反射到室内的B点，请在图中画出平面镜的位置并标出反射角r.

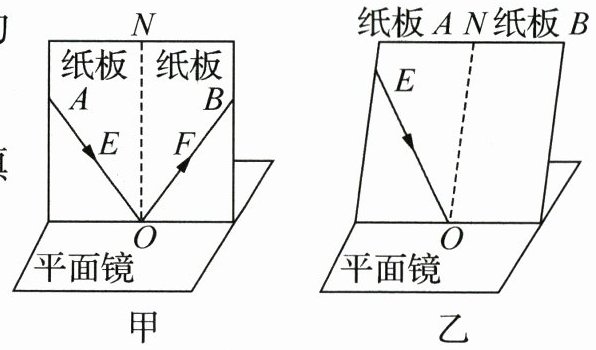

24. (16分)(2026·江苏南京月考)如图甲所示,小明探究光的反射定律时,在水平放置的平面镜上垂直放一块纸板.
(1) 为了更加清晰地显示光路,应该选择较(选填“粗糙”或“光滑”)的硬纸板.
(2) 在实验过程中,若将纸板整体向后倾斜(如图乙).
① 此时,反射光线(填字母).
A. 仍在纸板上呈现 B. 被纸板挡住 C. 在纸板前方
② 此时,ON(选填“是”或“不是”)入射光线EO的法线.

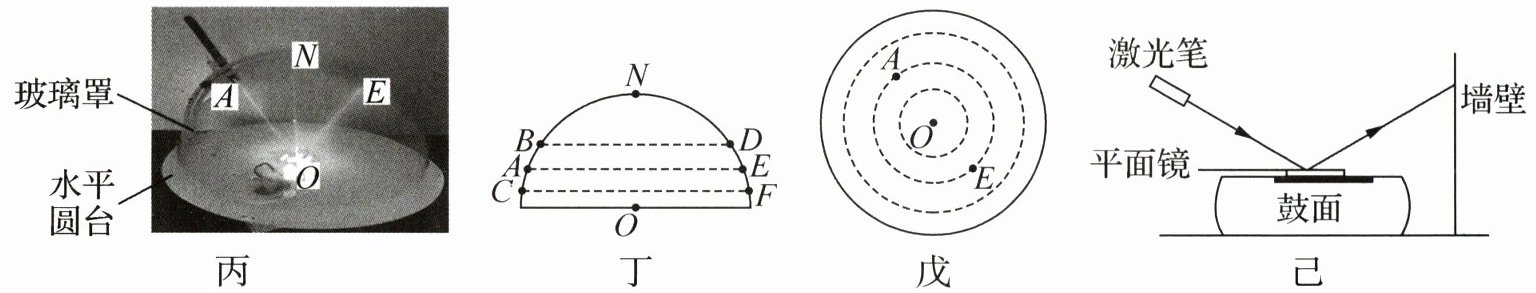

(3) 小明还用如图丙所示的装置探究光的反射定律,先用加湿器使整个球形玻璃罩内充满水雾,将一小块平面镜放在一个能转动的水平圆台上,用固定放置的红色激光笔发出一束垂直射向平面镜的光NO,然后用另一个绿色激光笔斜射向O点发出一束光AO,经平面镜反射后沿OE方向射出.

① 将绿色激光笔固定在玻璃罩上后,缓慢转动圆台,当观察到,这说明在光的反射中,反射光线、入射光线和法线在同一平面.
② 为了方便比较反射角与入射角的关系,小明借鉴地理中学习过的“等高线”在半球形玻璃罩表面上做好标记,如图丁所示,发现绿色激光从A点入射O点经平面镜反射后从E点射出,又将绿色激光从C点入射O点,则反射光线将从图中的(填图中字母)点射出.
③ 如图戊所示,小明保持入射角度不变,让绿色激光笔继续沿A点所在的等高线顺时针移动,使入射光射向O点,发现反射光线将(选填“顺时针”或“逆时针”)转动;当激光笔恰好转到从E点射向O点时,反射光线从A点射出,这说明.
(4) 小明接着又进行了如图己所示的实验,用固定激光笔照向鼓面上的平面镜,墙面出现一个光点,轻压平面镜左侧鼓面使其稍许凹陷,则墙上光点位置会(选填“上移”“不变”或“下移”).
