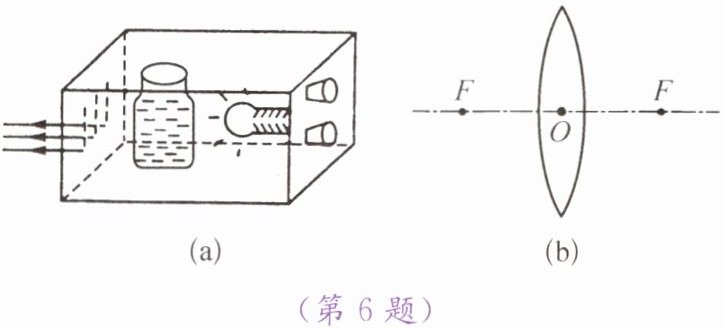

6. 如图(a)所示是一个自制的平行光源装置，装有水的瓶子相当于一个柱状的凸透镜。实验时移动小瓶的位置，当小灯泡位于“水透镜”的
焦点
处时，才会有平行光束从狭缝中射出。在图(b)中画出光通过这个凸透镜的光路图。答案：6.焦点 图略(提示：光源要在右侧F位置上)
解析：
【分析】
要解决这个问题，需利用凸透镜的特殊光线规律：从凸透镜焦点发出的光线，经凸透镜折射后会平行于主光轴射出，这是制作平行光源的核心原理。因此，要得到平行光束，需将光源放在凸透镜的焦点处。
【解析】
1. 装有水的瓶子相当于凸透镜，根据凸透镜的光学性质：从焦点发出的光线，经过凸透镜折射后会平行于主光轴，所以当小灯泡位于“水透镜”的焦点处时，发出的光线经凸透镜折射后会形成平行光束。
2. 画光路图时，从图(b)中凸透镜右侧的焦点F处发出的光线，经过凸透镜折射后，平行于主光轴射出（图略）。
【答案】
焦点；光路图略（提示：光源在右侧F位置）
【知识点】
凸透镜的特殊光线；平行光的产生
【点评】
本题考查凸透镜特殊光线的应用，是光学基础题，核心是理解焦点处光源经凸透镜出射平行光的原理，难度不大。
【难度系数】
0.6
要解决这个问题，需利用凸透镜的特殊光线规律：从凸透镜焦点发出的光线，经凸透镜折射后会平行于主光轴射出，这是制作平行光源的核心原理。因此，要得到平行光束，需将光源放在凸透镜的焦点处。
【解析】
1. 装有水的瓶子相当于凸透镜，根据凸透镜的光学性质：从焦点发出的光线，经过凸透镜折射后会平行于主光轴，所以当小灯泡位于“水透镜”的焦点处时，发出的光线经凸透镜折射后会形成平行光束。
2. 画光路图时，从图(b)中凸透镜右侧的焦点F处发出的光线，经过凸透镜折射后，平行于主光轴射出（图略）。
【答案】
焦点；光路图略（提示：光源在右侧F位置）
【知识点】
凸透镜的特殊光线；平行光的产生
【点评】
本题考查凸透镜特殊光线的应用，是光学基础题，核心是理解焦点处光源经凸透镜出射平行光的原理，难度不大。
【难度系数】
0.6

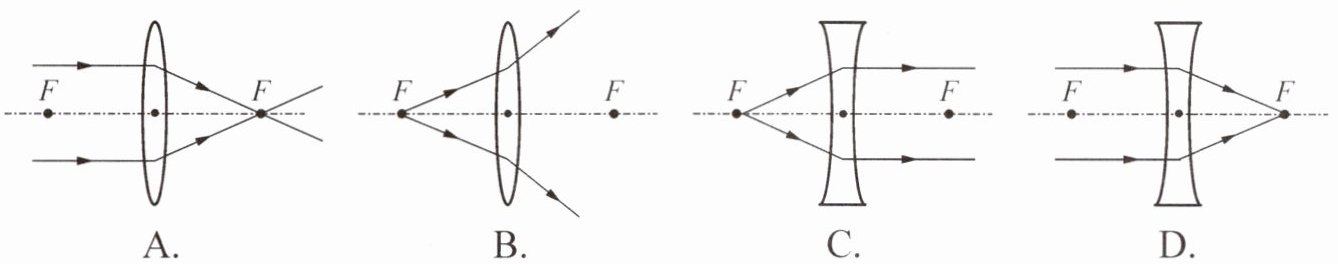

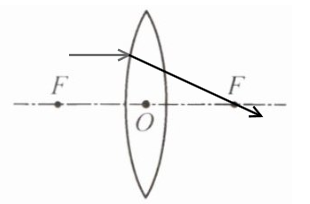

7. 下列光路图中正确的是 （
A
）答案：7.A
解析：
【分析】要判断光路图是否正确，需牢记凸透镜和凹透镜的特殊光线规律：①凸透镜对光线有会聚作用，平行于主光轴的光线经凸透镜折射后会过焦点；从焦点发出的光线经凸透镜折射后平行于主光轴。②凹透镜对光线有发散作用，平行于主光轴的光线经凹透镜折射后，折射光线的反向延长线过焦点；从焦点发出的光线经凹透镜折射后会更发散。接下来逐一分析选项。
【解析】
选项A：平行于主光轴的光线经凸透镜折射后，会聚到另一侧的焦点，符合凸透镜的特殊光线规律，光路正确；
选项B：从凸透镜左侧焦点发出的光线，经凸透镜折射后应平行于主光轴，但图中折射光线是发散的，不符合规律，错误；
选项C：凹透镜对光线有发散作用，从左侧焦点发出的光线经凹透镜折射后应发散，而图中折射光线平行于主光轴，相当于未发散，不符合凹透镜的光学性质，错误；
选项D：平行于主光轴的光线经凹透镜折射后应发散，折射光线的反向延长线过焦点，而图中光线会聚到焦点，是凸透镜的作用，不符合凹透镜的规律，错误。
【答案】A
【知识点】凸透镜光路、凹透镜光路
【点评】本题考查透镜的特殊光线规律，属于基础光学题，需掌握凸透镜和凹透镜对光线的作用及特殊光线的传播特点。
【难度系数】0.6
【解析】
选项A：平行于主光轴的光线经凸透镜折射后，会聚到另一侧的焦点，符合凸透镜的特殊光线规律，光路正确；
选项B：从凸透镜左侧焦点发出的光线，经凸透镜折射后应平行于主光轴，但图中折射光线是发散的，不符合规律，错误；
选项C：凹透镜对光线有发散作用，从左侧焦点发出的光线经凹透镜折射后应发散，而图中折射光线平行于主光轴，相当于未发散，不符合凹透镜的光学性质，错误；
选项D：平行于主光轴的光线经凹透镜折射后应发散，折射光线的反向延长线过焦点，而图中光线会聚到焦点，是凸透镜的作用，不符合凹透镜的规律，错误。
【答案】A
【知识点】凸透镜光路、凹透镜光路
【点评】本题考查透镜的特殊光线规律，属于基础光学题，需掌握凸透镜和凹透镜对光线的作用及特殊光线的传播特点。
【难度系数】0.6

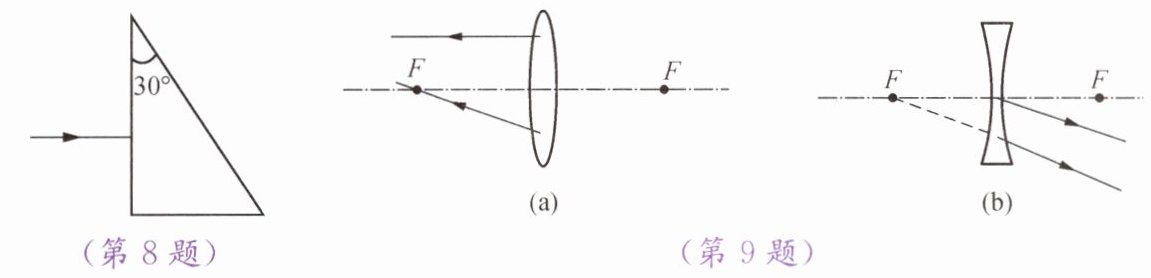

8. 如图所示，一束光垂直射向一顶角为$30°$的玻璃三棱镜，请在图中画出光通过三棱镜的光路图。
答案：
8.
8.
解析：
【分析】
本题是光的折射作图题，解题思路分为两步：第一步，光垂直入射到三棱镜的第一个界面时，因入射光线与界面垂直，传播方向不改变；第二步，光从玻璃斜射入空气时，先画出垂直于第二个界面的法线，再根据“光从光密介质斜射入光疏介质时，折射角大于入射角”的规律，画出远离法线的折射光线。
【解析】
1. 光垂直射向三棱镜左侧面，入射光线与界面垂直，根据光的折射规律，垂直入射时光线传播方向不变，沿直线进入三棱镜内部；
2. 光线到达三棱镜右侧面时，先过入射点画出垂直于右侧面的法线（图中虚线），此时光从玻璃斜射入空气，折射角大于入射角，因此折射光线远离法线，向三棱镜底边偏折，最终画出对应的折射光线。
【答案】
【知识点】
光的折射规律、光学作图
【点评】
本题考查基础的光的折射作图，核心是掌握垂直入射和斜射时的折射规律，属于光学作图的常规题型，需准确画出法线并判断折射光线的方向。
【难度系数】
0.6
本题是光的折射作图题，解题思路分为两步：第一步，光垂直入射到三棱镜的第一个界面时，因入射光线与界面垂直，传播方向不改变；第二步，光从玻璃斜射入空气时，先画出垂直于第二个界面的法线，再根据“光从光密介质斜射入光疏介质时，折射角大于入射角”的规律，画出远离法线的折射光线。
【解析】
1. 光垂直射向三棱镜左侧面，入射光线与界面垂直，根据光的折射规律，垂直入射时光线传播方向不变，沿直线进入三棱镜内部；
2. 光线到达三棱镜右侧面时，先过入射点画出垂直于右侧面的法线（图中虚线），此时光从玻璃斜射入空气，折射角大于入射角，因此折射光线远离法线，向三棱镜底边偏折，最终画出对应的折射光线。
【答案】
【知识点】
光的折射规律、光学作图
【点评】
本题考查基础的光的折射作图，核心是掌握垂直入射和斜射时的折射规律，属于光学作图的常规题型，需准确画出法线并判断折射光线的方向。
【难度系数】
0.6
9. 请在图中分别画出折射光线对应的入射光线。
答案：
9.
9.
解析：
【分析】
要画出透镜对应的入射光线，需利用凸透镜和凹透镜的特殊光线规律：①凸透镜：从焦点发出的光线经折射后平行于主光轴；平行于主光轴的光线经折射后过焦点。②凹透镜：平行于主光轴的光线经折射后，折射光线的反向延长线过焦点；指向另一侧焦点的光线经折射后平行于主光轴。本题需根据折射光线的特点，结合上述规律反推入射光线。
【解析】
1. 图(a)为凸透镜：
上方折射光线平行于主光轴向左，对应入射光线：从左侧焦点F出发，指向凸透镜，经凸透镜折射后平行于主光轴射出。
下方折射光线指向左侧焦点F，对应入射光线：平行于主光轴向右，指向凸透镜，经凸透镜折射后过左侧焦点F。
2. 图(b)为凹透镜：
上方折射光线向左，其反向延长线过左侧焦点F，对应入射光线：平行于主光轴向右，指向凹透镜，经凹透镜折射后，折射光线的反向延长线过左侧焦点F。
下方折射光线向左，其反向延长线过右侧焦点F，对应入射光线：指向右侧焦点F，指向凹透镜，经凹透镜折射后平行于主光轴向左。
【答案】
【知识点】
透镜的特殊光线、凸透镜、凹透镜
【点评】
本题考查透镜特殊光线的应用，要求学生能根据折射光线反推入射光线，是透镜光路作图的基础题型，需熟练掌握凸透镜和凹透镜的特殊光线规律。
【难度系数】
0.6
要画出透镜对应的入射光线，需利用凸透镜和凹透镜的特殊光线规律：①凸透镜：从焦点发出的光线经折射后平行于主光轴；平行于主光轴的光线经折射后过焦点。②凹透镜：平行于主光轴的光线经折射后，折射光线的反向延长线过焦点；指向另一侧焦点的光线经折射后平行于主光轴。本题需根据折射光线的特点，结合上述规律反推入射光线。
【解析】
1. 图(a)为凸透镜：
上方折射光线平行于主光轴向左，对应入射光线：从左侧焦点F出发，指向凸透镜，经凸透镜折射后平行于主光轴射出。
下方折射光线指向左侧焦点F，对应入射光线：平行于主光轴向右，指向凸透镜，经凸透镜折射后过左侧焦点F。
2. 图(b)为凹透镜：
上方折射光线向左，其反向延长线过左侧焦点F，对应入射光线：平行于主光轴向右，指向凹透镜，经凹透镜折射后，折射光线的反向延长线过左侧焦点F。
下方折射光线向左，其反向延长线过右侧焦点F，对应入射光线：指向右侧焦点F，指向凹透镜，经凹透镜折射后平行于主光轴向左。
【答案】
【知识点】
透镜的特殊光线、凸透镜、凹透镜
【点评】
本题考查透镜特殊光线的应用，要求学生能根据折射光线反推入射光线，是透镜光路作图的基础题型，需熟练掌握凸透镜和凹透镜的特殊光线规律。
【难度系数】
0.6

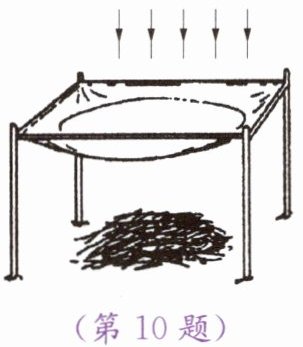

10. 如图所示,有一塑料薄膜组成的顶棚下堆放着一堆干草,夏天雨后,阳光穿过薄膜上的积水照射到干草上。下列说法中正确的是 (
A.起凸透镜作用的是塑料薄膜
B.水和塑料薄膜共同起凹透镜作用
C.薄膜上的积水形成一个大的凸透镜,如果焦点在干草上,干草有可能被点燃
D.透镜都是由固体物质组成的,液体起不到凸透镜的作用
C
)A.起凸透镜作用的是塑料薄膜
B.水和塑料薄膜共同起凹透镜作用
C.薄膜上的积水形成一个大的凸透镜,如果焦点在干草上,干草有可能被点燃
D.透镜都是由固体物质组成的,液体起不到凸透镜的作用
答案：10.C
解析：
【分析】
要解决这道题，需明确凸透镜的结构特征（中间厚、边缘薄）和凸透镜对光线的会聚作用：先判断薄膜上的积水是否符合凸透镜结构，再分析其对光线的作用，最后结合选项逐一排除错误说法。
【解析】
1. 判断透镜结构：塑料薄膜是平整的，而薄膜上的积水中间厚、边缘薄，符合凸透镜的结构特征，因此积水相当于凸透镜，而非塑料薄膜，故A选项错误。
2. 分析透镜作用：凸透镜对光线有会聚作用，平行的太阳光（近似平行光）经过积水形成的凸透镜后，会会聚到焦点处；若焦点落在干草上，干草温度升高达到燃点，就有可能被点燃，故C选项正确。
3. 排除错误选项：B选项中“水和塑料薄膜共同起凹透镜作用”错误，积水形成的是凸透镜；D选项中“液体起不到凸透镜的作用”错误，积水是液体，却能形成凸透镜。
【答案】
C
【知识点】
凸透镜的结构、凸透镜的会聚作用
【点评】
本题结合生活实例考查凸透镜的基础知识点，难度适中，需要学生掌握凸透镜的结构特点和对光线的作用，能联系实际分析问题，属于基础应用类题目。
【难度系数】
0.6
要解决这道题，需明确凸透镜的结构特征（中间厚、边缘薄）和凸透镜对光线的会聚作用：先判断薄膜上的积水是否符合凸透镜结构，再分析其对光线的作用，最后结合选项逐一排除错误说法。
【解析】
1. 判断透镜结构：塑料薄膜是平整的，而薄膜上的积水中间厚、边缘薄，符合凸透镜的结构特征，因此积水相当于凸透镜，而非塑料薄膜，故A选项错误。
2. 分析透镜作用：凸透镜对光线有会聚作用，平行的太阳光（近似平行光）经过积水形成的凸透镜后，会会聚到焦点处；若焦点落在干草上，干草温度升高达到燃点，就有可能被点燃，故C选项正确。
3. 排除错误选项：B选项中“水和塑料薄膜共同起凹透镜作用”错误，积水形成的是凸透镜；D选项中“液体起不到凸透镜的作用”错误，积水是液体，却能形成凸透镜。
【答案】
C
【知识点】
凸透镜的结构、凸透镜的会聚作用
【点评】
本题结合生活实例考查凸透镜的基础知识点，难度适中，需要学生掌握凸透镜的结构特点和对光线的作用，能联系实际分析问题，属于基础应用类题目。
【难度系数】
0.6

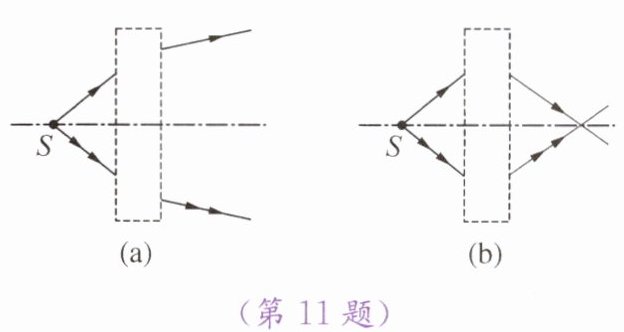

11. 如图(a)、(b)所示的虚线框内各放置了一个透镜，发光点S发出的两束光通过透镜前后的方向如图所示，由此可知（
B
）答案：11.B
解析：
【分析】
要判断虚线框内透镜的类型，需对比入射光线和折射光线的传播方向：若折射光线相对于入射光线更靠近主光轴（光线会聚），则为凸透镜；若折射光线相对于入射光线更远离主光轴（光线发散），则为凹透镜。通过观察两图中光线的变化，即可确定透镜类型，进而选出对应选项。
【解析】
透镜对光线的作用规律：凸透镜对光线有会聚作用，凹透镜对光线有发散作用。会聚作用并非指光线一定会聚到一点，而是折射光线比入射光线更靠近主光轴；发散作用是折射光线比入射光线更远离主光轴。分析题图可知，两束光线经过透镜后，传播方向均比入射时更发散，说明两个透镜都对光线有发散作用，因此均为凹透镜，对应选项B。
【答案】
B
【知识点】
透镜对光线的作用、凸透镜与凹透镜的区分
【点评】
本题考查透镜对光线的作用，核心是理解“会聚”“发散”的本质含义，通过对比入射与折射光线的方向变化判断透镜类型，属于基础概念应用类题目，难度较低。
【难度系数】
0.7
要判断虚线框内透镜的类型，需对比入射光线和折射光线的传播方向：若折射光线相对于入射光线更靠近主光轴（光线会聚），则为凸透镜；若折射光线相对于入射光线更远离主光轴（光线发散），则为凹透镜。通过观察两图中光线的变化，即可确定透镜类型，进而选出对应选项。
【解析】
透镜对光线的作用规律：凸透镜对光线有会聚作用，凹透镜对光线有发散作用。会聚作用并非指光线一定会聚到一点，而是折射光线比入射光线更靠近主光轴；发散作用是折射光线比入射光线更远离主光轴。分析题图可知，两束光线经过透镜后，传播方向均比入射时更发散，说明两个透镜都对光线有发散作用，因此均为凹透镜，对应选项B。
【答案】
B
【知识点】
透镜对光线的作用、凸透镜与凹透镜的区分
【点评】
本题考查透镜对光线的作用，核心是理解“会聚”“发散”的本质含义，通过对比入射与折射光线的方向变化判断透镜类型，属于基础概念应用类题目，难度较低。
【难度系数】
0.7
