12. 小明和小组同学利用电压表和电流表测量电阻$R_1$的阻值(约9 Ω)，电源为两节干电池。

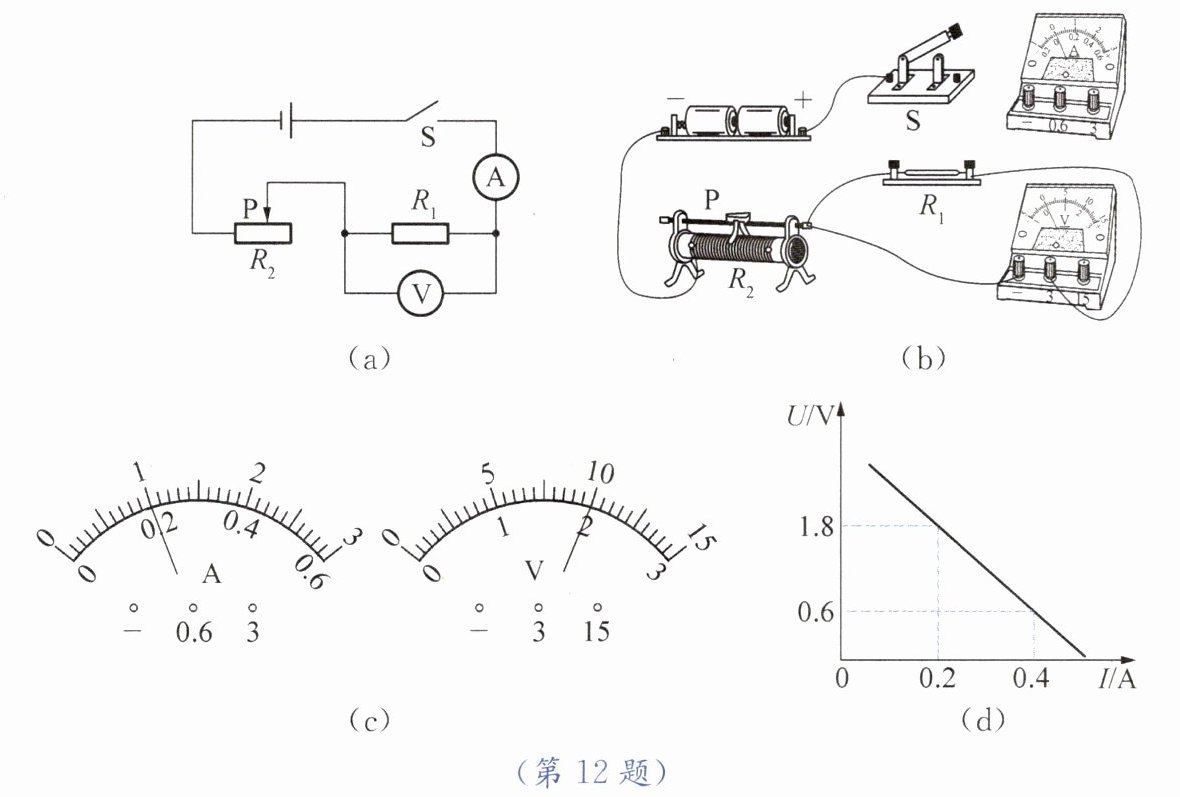

(1) 按图(a)所示的电路，将图(b)中的电流表正确连入电路。
(2) 测量电阻的实验原理是________。
(3) 在闭合开关S前，先将滑动变阻器的滑片P置于最________(左/右)端。
(4) 小明发现，虽然电路连接正确，但是闭合开关后，无论怎样移动滑片P，电压表的示数总保持3 V不变，你认为发生此故障的原因可能是________或________。
(5) 排除故障后，小明将滑片P向左移动时，电压表示数将________(增大/减小/不变)，当滑片P移动到某一位置时，两电表示数如图(c)所示，由此可知$R_1=\_\_\_\_\_\_$Ω。你认为这个结果可靠吗？答：______，理由是________。
(6) 小勇也用以上器材测量另一个电阻R，连接好电路后通过实验得到多组数据，并作出如图(d)所示的U-I图像，则小勇同学把电压表并联在了________(电阻R/滑动变阻器)的两端。根据U-I图像，可求得待测电阻R=______Ω。

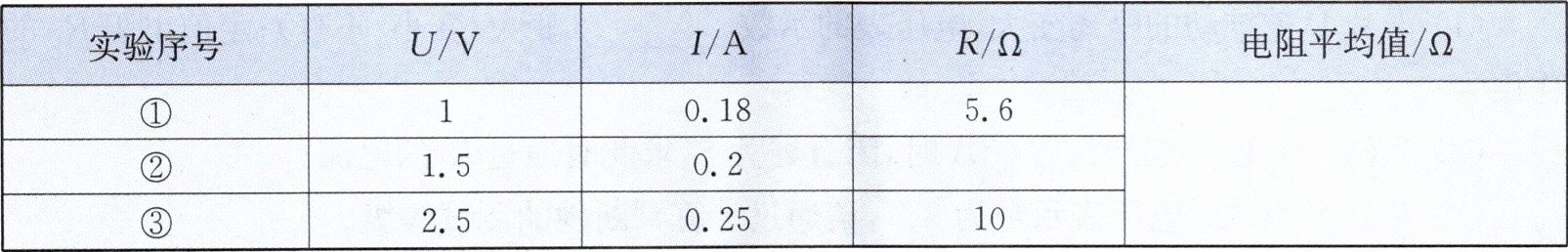

(7) 接下来，小东用同样的器材测量额定电压为2.5 V的灯泡电阻，并将部分实验数据记录在下表中，请帮他将表中未填的数据填写完整。
小虎告诉他所设计的表格有误，该错误是________。
根据以上数据可看出，该灯泡正常发光时电阻为________Ω。对数据进行处理后，小东发现随着电压、电流增大，灯泡电阻在变化，从而得出灯泡的电阻与电压、电流有关，他的结论是________(正确/不正确)的，理由是________。
(1) 按图(a)所示的电路，将图(b)中的电流表正确连入电路。
(2) 测量电阻的实验原理是________。
(3) 在闭合开关S前，先将滑动变阻器的滑片P置于最________(左/右)端。
(4) 小明发现，虽然电路连接正确，但是闭合开关后，无论怎样移动滑片P，电压表的示数总保持3 V不变，你认为发生此故障的原因可能是________或________。
(5) 排除故障后，小明将滑片P向左移动时，电压表示数将________(增大/减小/不变)，当滑片P移动到某一位置时，两电表示数如图(c)所示，由此可知$R_1=\_\_\_\_\_\_$Ω。你认为这个结果可靠吗？答：______，理由是________。
(6) 小勇也用以上器材测量另一个电阻R，连接好电路后通过实验得到多组数据，并作出如图(d)所示的U-I图像，则小勇同学把电压表并联在了________(电阻R/滑动变阻器)的两端。根据U-I图像，可求得待测电阻R=______Ω。
(7) 接下来，小东用同样的器材测量额定电压为2.5 V的灯泡电阻，并将部分实验数据记录在下表中，请帮他将表中未填的数据填写完整。
小虎告诉他所设计的表格有误，该错误是________。
根据以上数据可看出，该灯泡正常发光时电阻为________Ω。对数据进行处理后，小东发现随着电压、电流增大，灯泡电阻在变化，从而得出灯泡的电阻与电压、电流有关，他的结论是________(正确/不正确)的，理由是________。
答案：
12.(1)
(2) 欧姆定律$(R=\dfrac{U}{I})$
(3) 右
(4) $R_1$断路 $R_2$短路
(5) 增大 10 不可靠 没有多次测量，结论不具有普遍性
(6) 滑动变阻器 6
(7) 7.5 不能有电阻平均值这一栏 10 不正确 灯泡的电阻与电压、电流无关，电阻变化是因为受到温度的影响
12.(1)
(2) 欧姆定律$(R=\dfrac{U}{I})$
(3) 右
(4) $R_1$断路 $R_2$短路
(5) 增大 10 不可靠 没有多次测量，结论不具有普遍性
(6) 滑动变阻器 6
(7) 7.5 不能有电阻平均值这一栏 10 不正确 灯泡的电阻与电压、电流无关，电阻变化是因为受到温度的影响
解析：
【分析】
本题为电学综合题，围绕伏安法测电阻展开，需按以下思路解题：
1. 实验原理：测量电阻的核心是利用欧姆定律，通过测量电阻两端电压和通过的电流，计算电阻值。
2. 滑动变阻器操作：闭合开关前，滑片需置于最大阻值处，保护电路，需根据滑动变阻器接线判断最大阻值端。
3. 电路故障分析：电压表示数等于电源电压且不变，说明电压表两端始终与电源连通，故障为被测电阻断路或滑动变阻器短路。
4. 电表示数变化：滑片移动改变滑动变阻器接入电阻，进而改变电路电流，根据欧姆定律判断定值电阻的电压变化；计算电阻时需正确读取电表量程和示数，且实验需多次测量减小误差。
5. U-I图像分析：根据串联电路电压规律，电流变化时电压的变化趋势判断电压表所测对象，结合电源电压计算待测电阻。
6. 灯泡电阻实验：灯泡电阻随温度变化，不能求平均值，电阻变化由温度导致，与电压、电流本身无关。
【解析】
(2) 测量电阻的实验原理是欧姆定律，公式为$R=\dfrac{U}{I}$。
(3) 闭合开关前，滑动变阻器滑片应置于最大阻值处，由图可知滑动变阻器接左下端，滑片在右端时接入电阻最大，故填“右”。
(4) 电压表示数总为电源电压3V，故障原因：$R_1$断路（此时电压表串联在电路中测电源电压）；$R_2$短路（此时电路只有$R_1$，其电压等于电源电压）。
(5) 滑片向左移动，滑动变阻器接入电阻变小，电路电流变大，$R_1$的电压$U=IR_1$，故电压表示数增大；电表读数：电流表量程0~0.6A，示数0.3A，电压表量程0~3V，示数3V，$R_1=\dfrac{U}{I}=\dfrac{3V}{0.3A}=10Ω$；该结果不可靠，因为只测量了一次，没有多次测量，结论不具有普遍性。
(6) 串联电路中，电流增大时，滑动变阻器电阻变小，其两端电压变小，而定值电阻两端电压变大，故电压表并联在滑动变阻器两端；电源电压3V，当电流为0.5A时，滑动变阻器电压为0，待测电阻R的电压为3V，$R=\dfrac{3V}{0.5A}=6Ω$。
(7) 灯泡电阻计算：当电流为0.2A，电压1.5V时，电阻为$\dfrac{1.5V}{0.2A}=7.5Ω$；表格错误是设置了“电阻平均值”栏，因为灯泡电阻随温度变化，不能求平均值；额定电压2.5V时，电流0.25A，电阻为$\dfrac{2.5V}{0.25A}=10Ω$；结论不正确，因为灯泡电阻变化是温度影响，与电压、电流无关。
【答案】
(1)
(2) $R=\dfrac{U}{I}$
(3) 右
(4) $R_1$断路；$R_2$短路
(5) 增大；10；不可靠；没有多次测量，结论不具有普遍性
(6) 滑动变阻器；6
(7) 7.5；不能有电阻平均值这一栏；10；不正确；灯泡的电阻与电压、电流无关，电阻变化是因为受到温度的影响
【知识点】
伏安法测电阻；欧姆定律；电路故障分析
【点评】
本题是初中电学综合题，涵盖伏安法测电阻的实验原理、操作、故障分析、数据处理，以及U-I图像分析、灯泡电阻特性等核心知识点，考查学生对电学实验的综合应用能力，是电学部分的重点题型。
【难度系数】
0.5
本题为电学综合题，围绕伏安法测电阻展开，需按以下思路解题：
1. 实验原理：测量电阻的核心是利用欧姆定律，通过测量电阻两端电压和通过的电流，计算电阻值。
2. 滑动变阻器操作：闭合开关前，滑片需置于最大阻值处，保护电路，需根据滑动变阻器接线判断最大阻值端。
3. 电路故障分析：电压表示数等于电源电压且不变，说明电压表两端始终与电源连通，故障为被测电阻断路或滑动变阻器短路。
4. 电表示数变化：滑片移动改变滑动变阻器接入电阻，进而改变电路电流，根据欧姆定律判断定值电阻的电压变化；计算电阻时需正确读取电表量程和示数，且实验需多次测量减小误差。
5. U-I图像分析：根据串联电路电压规律，电流变化时电压的变化趋势判断电压表所测对象，结合电源电压计算待测电阻。
6. 灯泡电阻实验：灯泡电阻随温度变化，不能求平均值，电阻变化由温度导致，与电压、电流本身无关。
【解析】
(2) 测量电阻的实验原理是欧姆定律，公式为$R=\dfrac{U}{I}$。
(3) 闭合开关前，滑动变阻器滑片应置于最大阻值处，由图可知滑动变阻器接左下端，滑片在右端时接入电阻最大，故填“右”。
(4) 电压表示数总为电源电压3V，故障原因：$R_1$断路（此时电压表串联在电路中测电源电压）；$R_2$短路（此时电路只有$R_1$，其电压等于电源电压）。
(5) 滑片向左移动，滑动变阻器接入电阻变小，电路电流变大，$R_1$的电压$U=IR_1$，故电压表示数增大；电表读数：电流表量程0~0.6A，示数0.3A，电压表量程0~3V，示数3V，$R_1=\dfrac{U}{I}=\dfrac{3V}{0.3A}=10Ω$；该结果不可靠，因为只测量了一次，没有多次测量，结论不具有普遍性。
(6) 串联电路中，电流增大时，滑动变阻器电阻变小，其两端电压变小，而定值电阻两端电压变大，故电压表并联在滑动变阻器两端；电源电压3V，当电流为0.5A时，滑动变阻器电压为0，待测电阻R的电压为3V，$R=\dfrac{3V}{0.5A}=6Ω$。
(7) 灯泡电阻计算：当电流为0.2A，电压1.5V时，电阻为$\dfrac{1.5V}{0.2A}=7.5Ω$；表格错误是设置了“电阻平均值”栏，因为灯泡电阻随温度变化，不能求平均值；额定电压2.5V时，电流0.25A，电阻为$\dfrac{2.5V}{0.25A}=10Ω$；结论不正确，因为灯泡电阻变化是温度影响，与电压、电流无关。
【答案】
(1)
(2) $R=\dfrac{U}{I}$
(3) 右
(4) $R_1$断路；$R_2$短路
(5) 增大；10；不可靠；没有多次测量，结论不具有普遍性
(6) 滑动变阻器；6
(7) 7.5；不能有电阻平均值这一栏；10；不正确；灯泡的电阻与电压、电流无关，电阻变化是因为受到温度的影响
【知识点】
伏安法测电阻；欧姆定律；电路故障分析
【点评】
本题是初中电学综合题，涵盖伏安法测电阻的实验原理、操作、故障分析、数据处理，以及U-I图像分析、灯泡电阻特性等核心知识点，考查学生对电学实验的综合应用能力，是电学部分的重点题型。
【难度系数】
0.5
