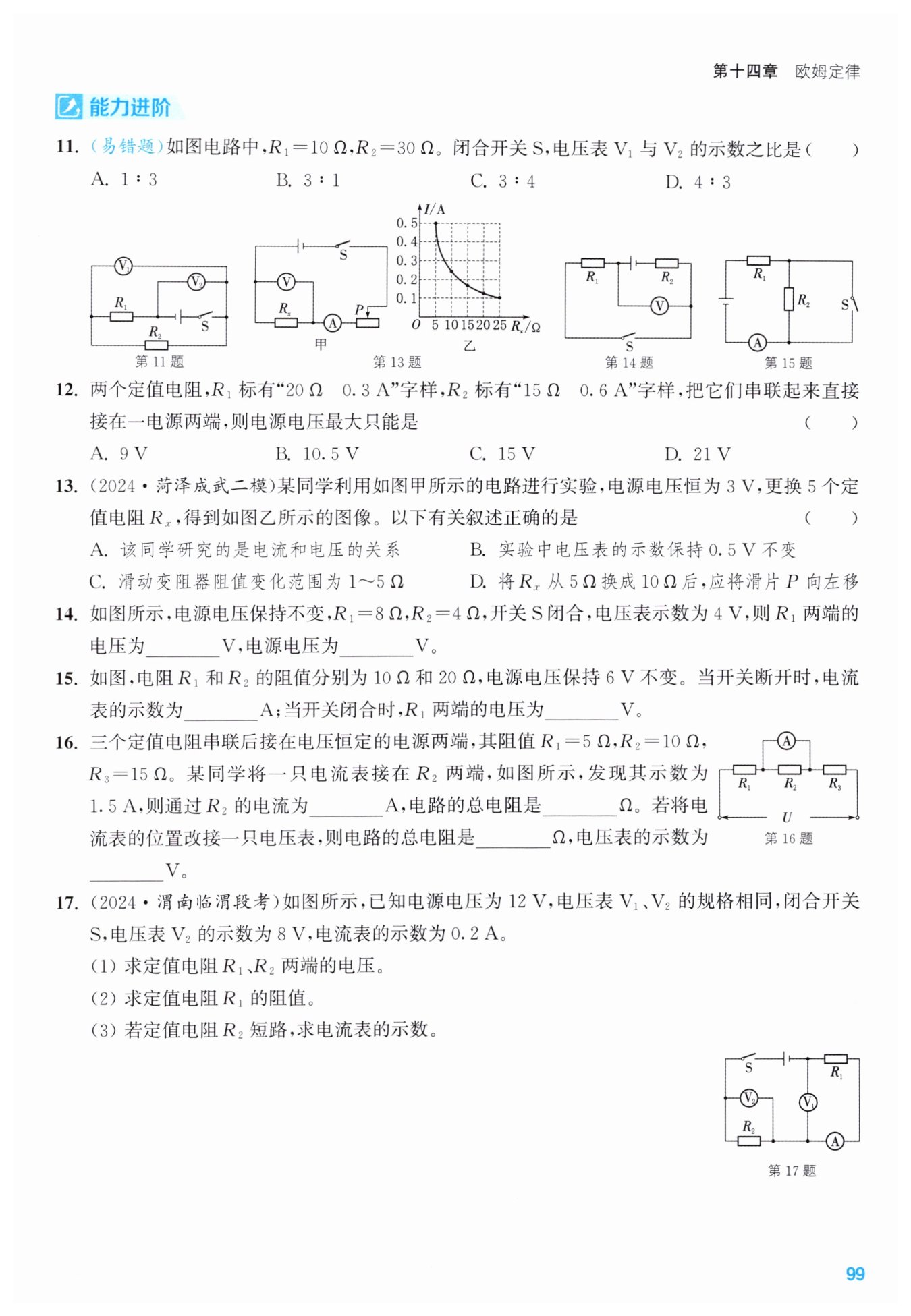

C
B
C
4
6
0.2
6
0
20
30
10
解：（1）因为电压表$V_2$测$R_2$两端的电压，所以$R_2$两端的电压$U_2 = 8V。$
$R_1$与$R_2$串联，根据串联电路电压特点，$R_1$两端的电压$U_1 = U - U_2 = 12V - 8V = 4V。$
（2）根据$I = \frac{U}{R}$可得，定值电阻$R_1$的阻值$R_1=\frac{U_1}{I}=\frac{4V}{0.2A}=20\Omega。$
（3）若定值电阻$R_2$短路，电路中只有电阻$R_1$接入电路，此时电路中的电流$I'=\frac{U}{R_1}=\frac{12V}{20\Omega}=0.6A，$即电流表的示数为$0.6A。$
