$1:1$

$0.15$

$2:1$

$20$

$0.35$

$30$

$15$

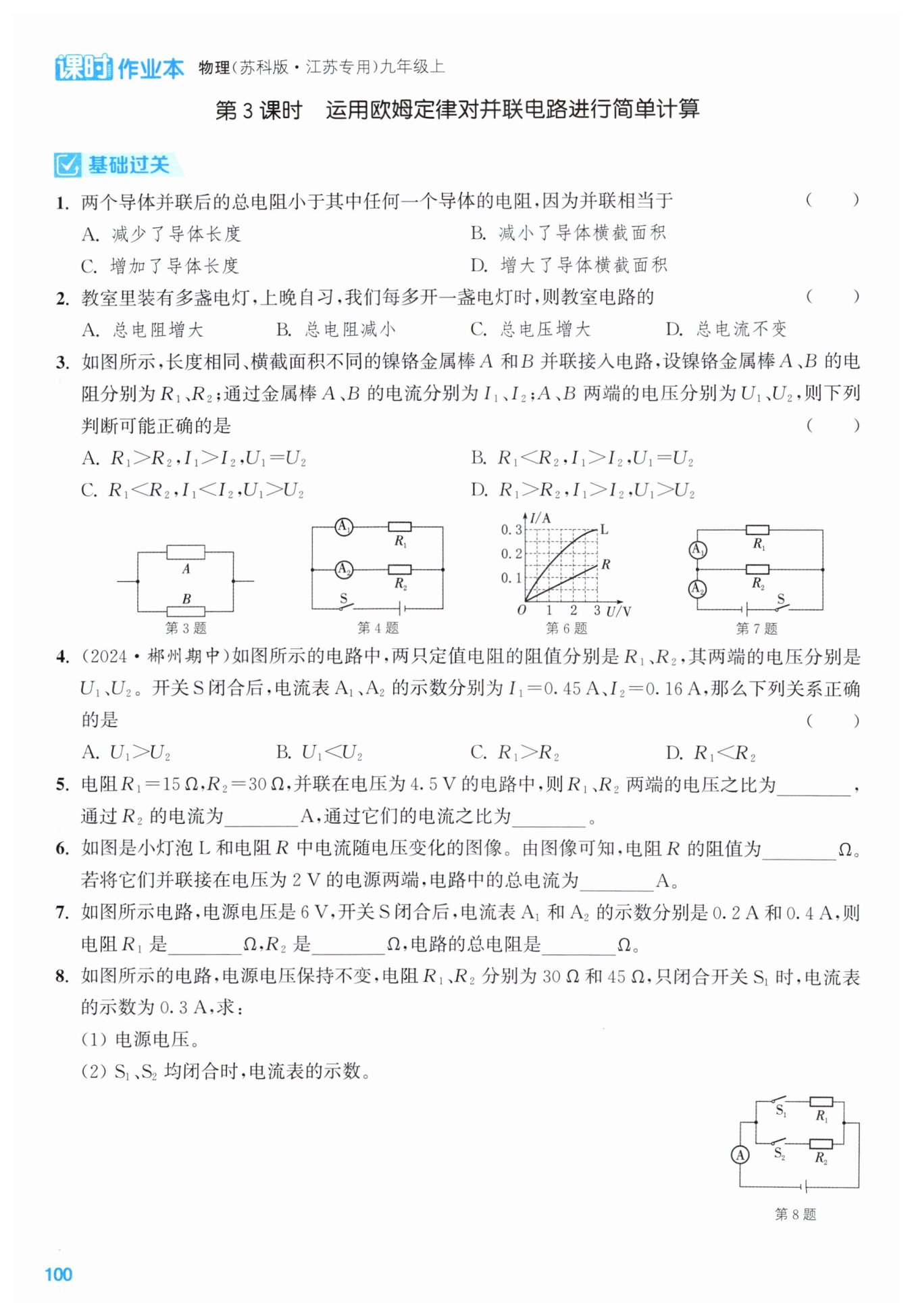

 解：（1）只闭合开关$S_1$时，只有电阻$R_1$接入电路，根据$U = I_1R_1，$已知$I_1 = 0.3\ A，$$R_1 = 30\ \Omega，$则$U = 0.3\ A\times30\ \Omega = 9\ V。$

 （2）$S_1$、$S_2$均闭合时，两电阻并联接入电路，根据$I_2=\frac{U}{R_2}，$$U = 9\ V，$$R_2 = 45\ \Omega，$可得$I_2=\frac{9\ V}{45\ \Omega}=0.2\ A，$电流表的示数$I = I_1 + I_2 = 0.3\ A + 0.2\ A = 0.5\ A。$
