A
A
B
$1\ A$
$5\ V$

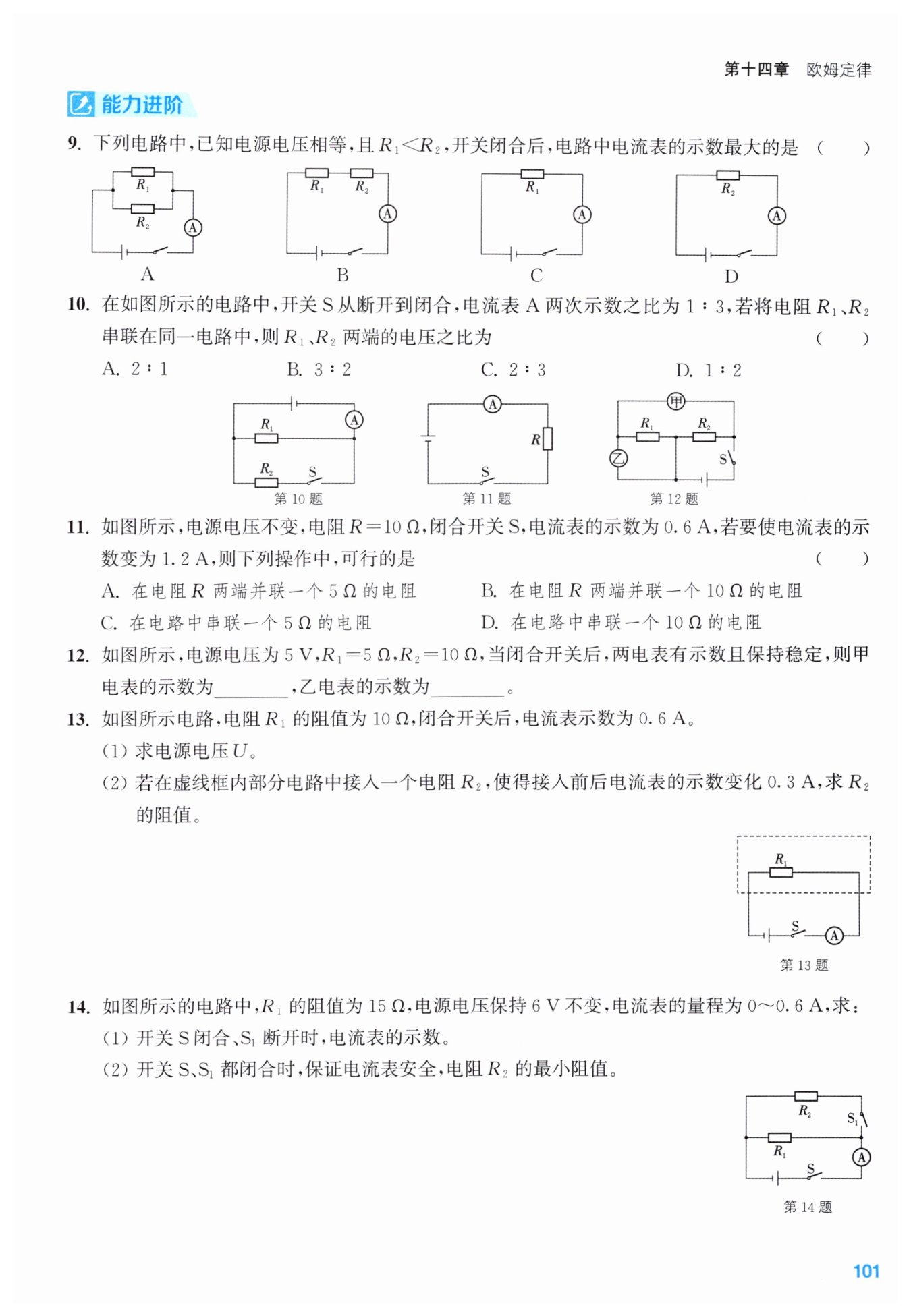

解：（1）$U = U_1 = I_1R_1，$已知$I_1 = 0.6\ A，$$R_1 = 10\ \Omega，$则$U = 0.6\ A\times10\ \Omega = 6\ V。$
（2）若$R_2$串联在电路中，$I_{串}=I_1 - 0.3\ A = 0.6\ A - 0.3\ A = 0.3\ A，$根据$R_{总}=\frac{U}{I_{串}}，$$U = 6\ V，$可得$R_{总}=\frac{6\ V}{0.3\ A}=20\ \Omega，$$R_2 = R_{总}-R_1 = 20\ \Omega - 10\ \Omega = 10\ \Omega；$若将$R_2$并联在电路中，$I_2 = 0.3\ A，$根据$R_2'=\frac{U}{I_2}，$$U = 6\ V，$可得$R_2'=\frac{6\ V}{0.3\ A}=20\ \Omega。$
解：（1）开关$S$闭合、$S_1$断开时，只有$R_1$工作，电流表测量的是通过$R_1$的电流，根据$I_1=\frac{U}{R_1}，$$U = 6\ V，$$R_1 = 15\ \Omega，$则$I_1=\frac{6\ V}{15\ \Omega}=0.4\ A，$即电流表示数为$0.4\ A。$
（2）开关$S$、$S_1$都闭合时，$R_1$、$R_2$并联，根据电流表量程可知，干路的总电流最大为$0.6\ A，$通过电阻$R_2$的最大电流$I_2 = I - I_1 = 0.6\ A - 0.4\ A = 0.2\ A；$$R_2$两端的电压$U_2 = U = 6\ V，$根据$R_2=\frac{U_2}{I_2}，$可得$R_2$的最小阻值$R_2=\frac{6\ V}{0.2\ A}=30\ \Omega。$
