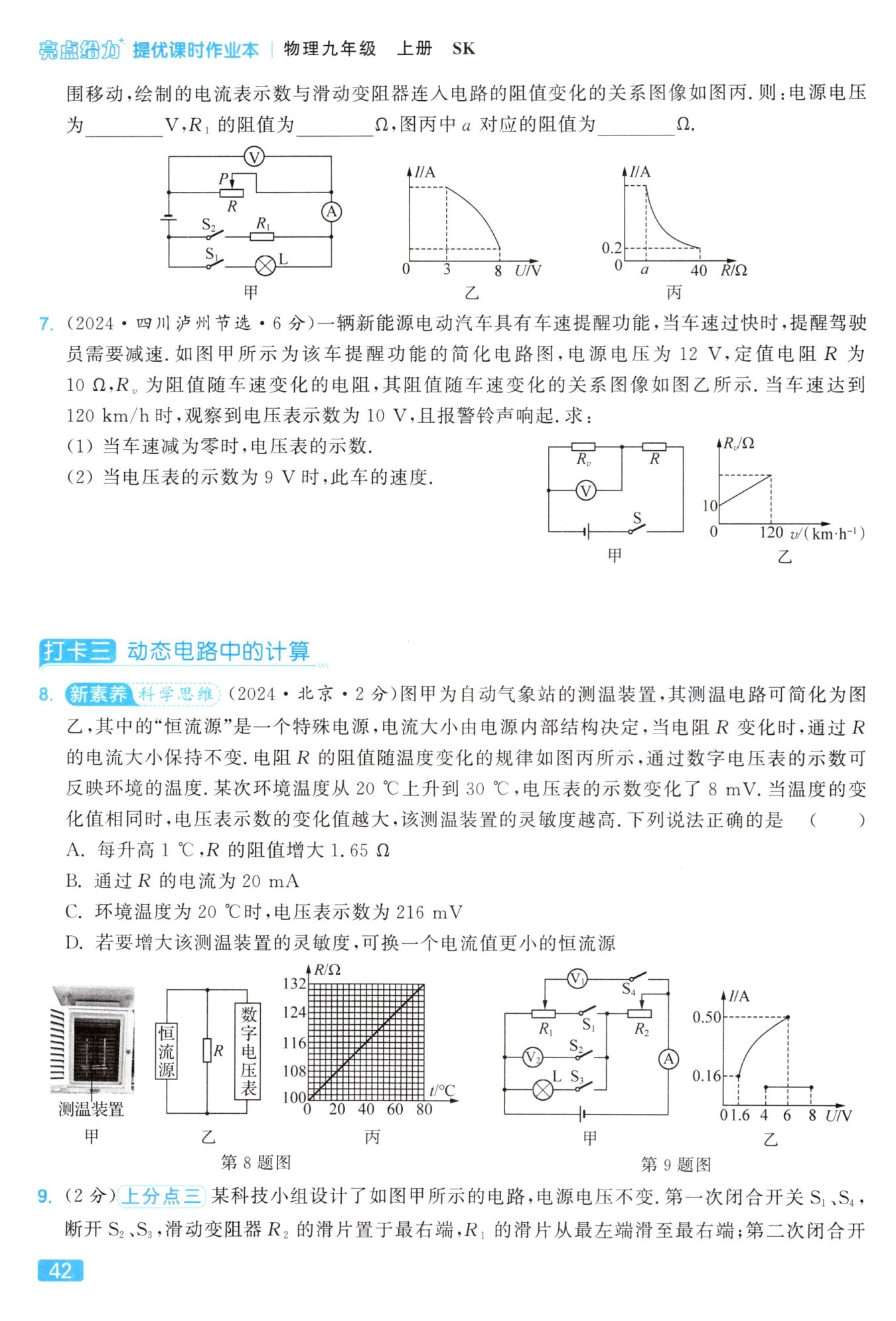

 （1）解：由图甲可知，$R$与$R_{v}$串联，电压表测$R_{v}$两端的电压。由图乙可知，当车速为$0$时，$R_{v}=10\ \Omega，$此时电路中的电流$I = \frac{U}{R + R_{v}}=\frac{12\ V}{10\ \Omega + 10\ \Omega}=0.6\ A，$则$R_{v}$两端的电压$U_{v}=IR_{v}=0.6\ A\times10\ \Omega = 6\ V，$即电压表示数为$6\ V。$

 （2）解：由题意知，当车速为$120\ km/h$时，电压表示数为$10\ V，$即$R_{v}$两端的电压$U_{v}' = 10\ V，$则$R$两端的电压$U_{R}=U - U_{v}'=12\ V - 10\ V = 2\ V，$此时电路中电流$I'=\frac{U_{R}}{R}=\frac{2\ V}{10\ \Omega}=0.2\ A，$则此时$R_{v}$的阻值$R_{v}'=\frac{U_{v}'}{I'}=\frac{10\ V}{0.2\ A}=50\ \Omega。$由图乙可设$R_{v}=kv + b，$将$(0,10\ \Omega)$、$(120\ km/h,50\ \Omega)$代入上式，可得$R_{v}=(\frac{1}{3}v + 10)\ \Omega。$当电压表示数为$9\ V$时，$R$两端的电压$U_{R}''=U - U_{v}''=12\ V - 9\ V = 3\ V，$此时电路中电流$I''=\frac{U_{R}''}{R}=\frac{3\ V}{10\ \Omega}=0.3\ A，$此时$R_{v}$的阻值$R_{v}''=\frac{U_{v}''}{I''}=\frac{9\ V}{0.3\ A}=30\ \Omega，$代入关系式有$30\ \Omega=(\frac{1}{3}v + 10)\ \Omega，$解得$v = 60\ km/h。$
