$I_{A}=I_{B}+I_{C}$
$U_{1}=U_{2}=U$
$I_A = I_B = I_C$
$U = U_1 + U_2$
仪器:电源、开关、导线、两个灯泡、电流表、电压表;
连接电路:串联电源、开关、灯泡,电流表串联测电流,电压表并联测电压;
测量数据:A、B、C处电流,$U_1$、$U_2$、$U$;先断开开关连接电路,检查后闭合开关读数;
再换灯泡或改变电源电压;通过换灯泡或改变电源电压获得多组数据。
处处相等
各用电器两端电压之和

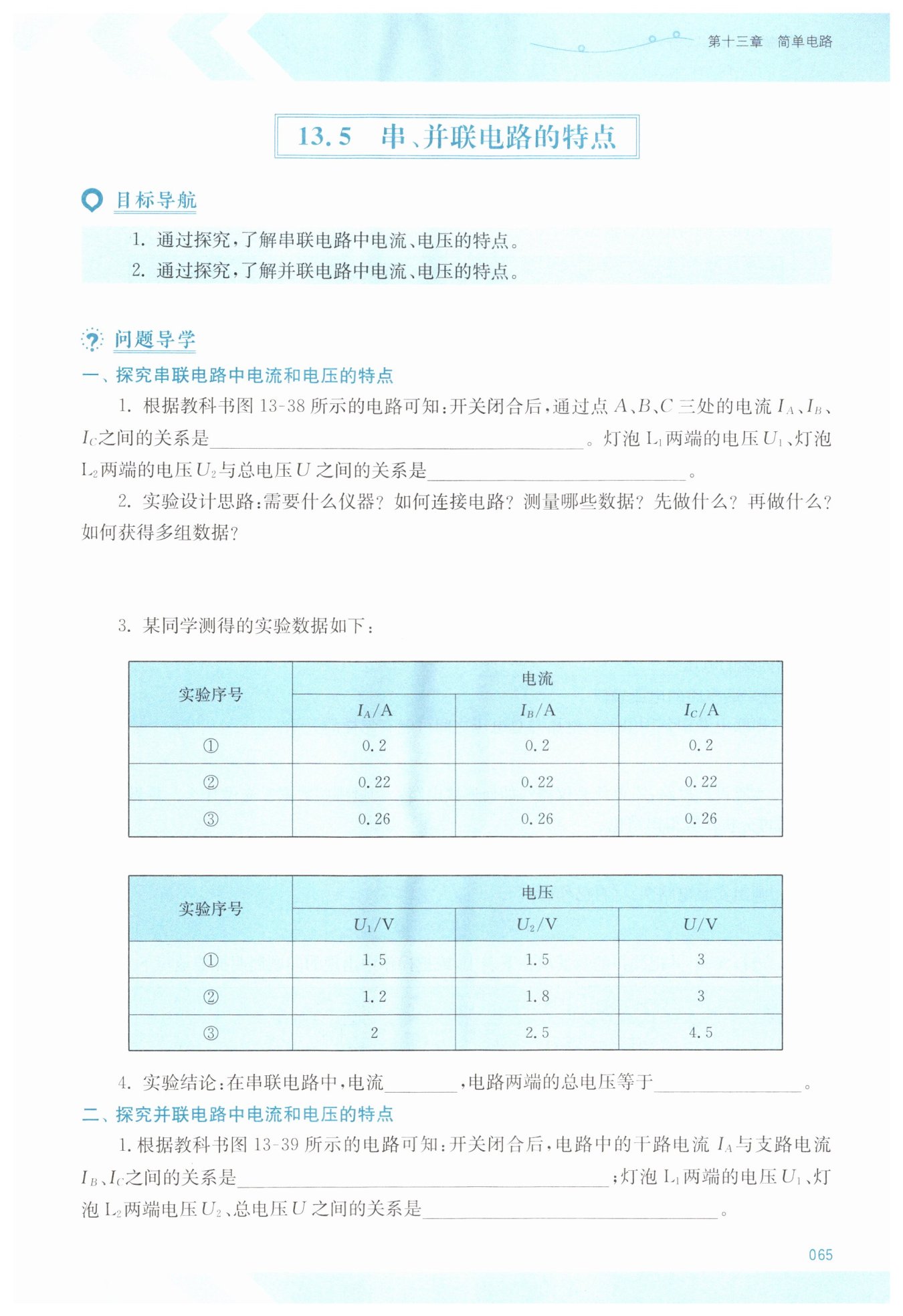

【答案】:
1. $I_A = I_B = I_C$;$U = U_1 + U_2$
2. 仪器:电源、开关、导线、两个灯泡、电流表、电压表;连接电路:串联电源、开关、灯泡,电流表串联测电流,电压表并联测电压;测量数据:A、B、C处电流,$U_1$、$U_2$、$U$;先断开开关连接电路,检查后闭合开关读数;再换灯泡或改变电源电压;通过换灯泡或改变电源电压获得多组数据。
4. 处处相等;各用电器两端电压之和

【解析】:
1. 串联电路中电流处处相等,故$I_A = I_B = I_C$;串联电路总电压等于各部分电路电压之和,故$U = U_1 + U_2$。
2. 仪器:电源、开关、导线、两个灯泡、电流表、电压表。连接电路:将电源、开关、两个灯泡用导线串联起来;电流表串联在电路中测量电流,电压表分别并联在$L_1$、$L_2$及电源两端测量电压。测量数据:A、B、C三处的电流,$L_1$两端电压$U_1$、$L_2$两端电压$U_2$、总电压$U$。先连接电路(开关断开),检查无误后闭合开关,读取并记录数据;再更换不同规格的灯泡或改变电源电压,重复实验。通过更换灯泡或改变电源电压获得多组数据。
3. 由电流数据可知$I_A = I_B = I_C$,电压数据中$1.5 + 1.5 = 3$、$1.2 + 1.8 = 3$、$2 + 2.5 = 4.5$,即$U = U_1 + U_2$。
4. 综上得出结论。
【答案】:
1. $I_A = I_B + I_C$;$U_1 = U_2 = U$
2. 仪器:电源、开关、导线、两个灯泡、电流表、电压表、滑动变阻器。连接电路:两灯泡并联,开关、滑动变阻器串联在干路,电流表分别串联在干路和各支路,电压表分别并联在各灯泡两端和电源两端。测量数据:干路电流、各支路电流、各支路电压、总电压。先断开开关连接电路,再闭合开关调节滑动变阻器并记录数据。通过改变滑动变阻器阻值或更换灯泡获得多组数据。
3. (无需答案)
4. 各支路电流之和;相等

【解析】:
1. 并联电路中,干路电流等于各支路电流之和;各支路两端电压相等且等于总电压。
2. 仪器:电源、开关、导线、两个灯泡、电流表、电压表、滑动变阻器。连接电路:将两个灯泡并联,开关、滑动变阻器串联在干路中;电流表分别串联在干路和各支路中,电压表分别并联在各灯泡两端和电源两端。测量数据:干路电流、各支路电流、各支路电压、总电压。步骤:先断开开关,按电路图连接电路;再闭合开关,调节滑动变阻器,读取并记录数据。获得多组数据:通过改变滑动变阻器接入电路的阻值或更换不同规格的灯泡。
3. 分析电流数据:①中0.22+0.2=0.42,②中0.28+0.28=0.56,③中0.32+0.28=0.6,可得干路电流等于各支路电流之和;电压数据中U1=U2=U,可知各支路电压相等且等于总电压。
4. 综合实验数据得出结论。
