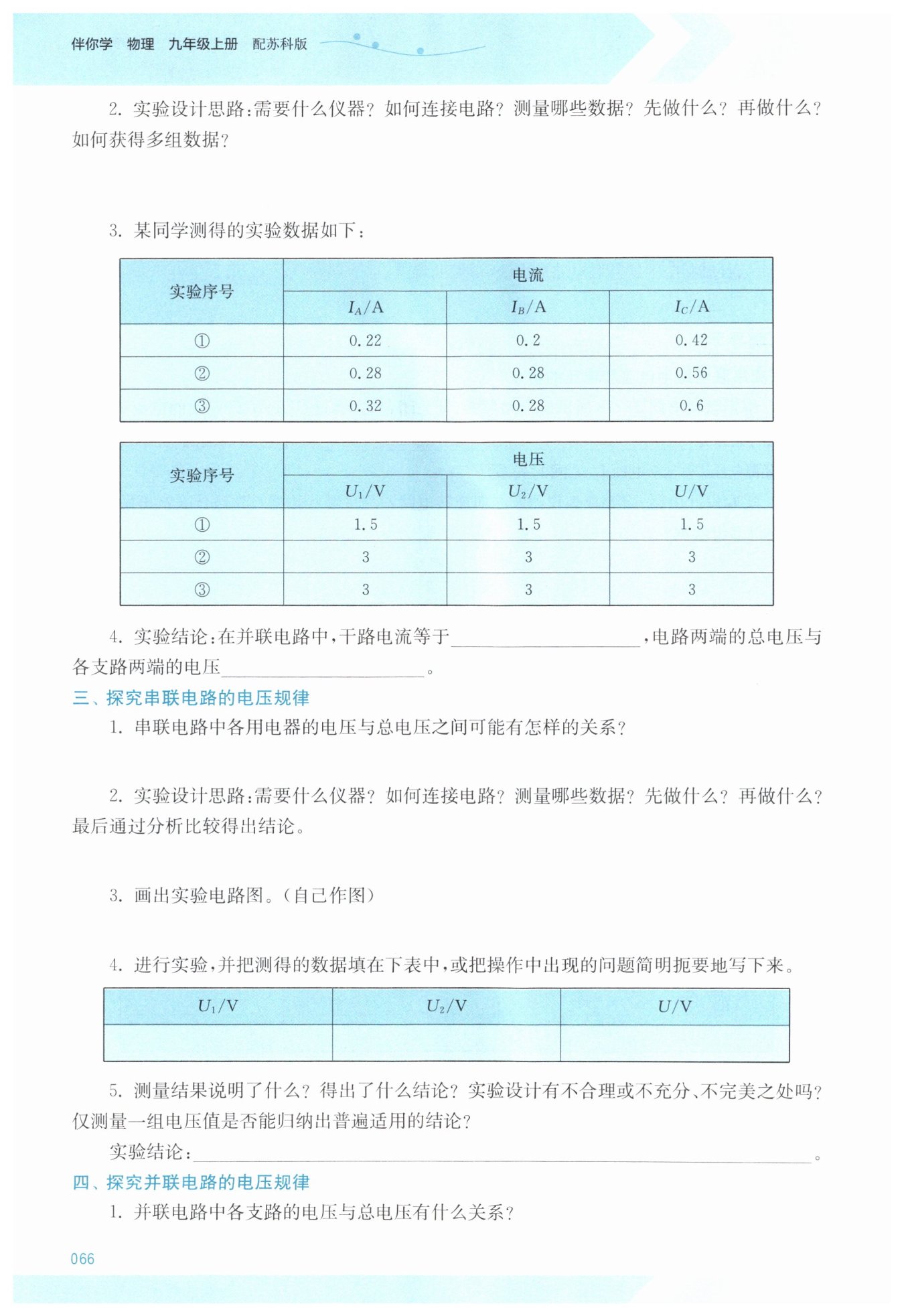

第66页

信息发布者：
串联电路中总电压等于各用电器两端电压之和
仪器：电源、开关、不同规格的灯泡（或电阻）两个、电压表、导线若干；连接电路：将电源、开关、两个灯泡（或电阻）串联，电压表分别并联在各灯泡（或电阻）两端及电源两端；测量数据：各用电器两端电压$U_1$、$U_2$和总电压$U；$步骤：连接电路→检查电路→闭合开关测电压→换不同规格器材多次测量

2.5
3.5
6.0
串联电路中总电压等于各部分电路两端电压之和；仅测量一组数据有偶然性，应换不同规格器材多次测量以得出普遍结论。
仪器：电源、开关、导线、两个灯泡、电流表、电压表、滑动变阻器。
连接电路：两灯泡并联，开关、滑动变阻器串联在干路，电流表分别串联在干路和各支路，
电压表分别并联在各灯泡两端和电源两端。
测量数据：干路电流、各支路电流、各支路电压、总电压。先断开开关连接电路，
再闭合开关调节滑动变阻器并记录数据。通过改变滑动变阻器阻值或更换灯泡获得多组数据。
各支路电流之和
相等
并联电路中各支路的电压相等且等于总电压，即$U = U_1 = U_2$。
【答案】：
1. $I_A = I_B + I_C$；$U_1 = U_2 = U$
2. 仪器：电源、开关、导线、两个灯泡、电流表、电压表、滑动变阻器。连接电路：两灯泡并联，开关、滑动变阻器串联在干路，电流表分别串联在干路和各支路，电压表分别并联在各灯泡两端和电源两端。测量数据：干路电流、各支路电流、各支路电压、总电压。先断开开关连接电路，再闭合开关调节滑动变阻器并记录数据。通过改变滑动变阻器阻值或更换灯泡获得多组数据。
3. （无需答案）
4. 各支路电流之和；相等

【解析】：
1. 并联电路中，干路电流等于各支路电流之和；各支路两端电压相等且等于总电压。
2. 仪器：电源、开关、导线、两个灯泡、电流表、电压表、滑动变阻器。连接电路：将两个灯泡并联，开关、滑动变阻器串联在干路中；电流表分别串联在干路和各支路中，电压表分别并联在各灯泡两端和电源两端。测量数据：干路电流、各支路电流、各支路电压、总电压。步骤：先断开开关，按电路图连接电路；再闭合开关，调节滑动变阻器，读取并记录数据。获得多组数据：通过改变滑动变阻器接入电路的阻值或更换不同规格的灯泡。
3. 分析电流数据：①中0.22+0.2=0.42，②中0.28+0.28=0.56，③中0.32+0.28=0.6，可得干路电流等于各支路电流之和；电压数据中U1=U2=U，可知各支路电压相等且等于总电压。
4. 综合实验数据得出结论。
【解析】：
1. 提出猜想：串联电路中总电压等于各用电器两端电压之和。
2. 实验设计思路：
仪器：电源、开关、不同规格的灯泡（或电阻）两个、电压表、导线若干。
连接电路：将电源、开关、两个灯泡（或电阻）串联起来，电压表分别并联在其中一个灯泡（或电阻）两端测其电压$U_1$，并联在另一个灯泡（或电阻）两端测其电压$U_2$，再并联在电源两端测总电压$U$。
测量数据：先按照电路图连接电路，检查无误后闭合开关，分别读出电压表$U_1$、$U_2$、$U$的示数并记录。然后换用不同规格的灯泡（或电阻）重复上述步骤多次测量。
3. 实验结论推导：分析多组测量数据中$U_1$、$U_2$、$U$的关系，发现$U = U_1+U_2$。
4. 实验设计不合理之处：只进行一次实验或只使用一组器材实验，实验次数太少，具有偶然性，不能归纳出普遍适用的结论。
5. 实验结论：串联电路中总电压等于各部分电路两端电压之和。
【答案】：串联电路中总电压等于各部分电路两端电压之和
