其两端的电压成正比

通过铅笔芯的电流与

乙

500

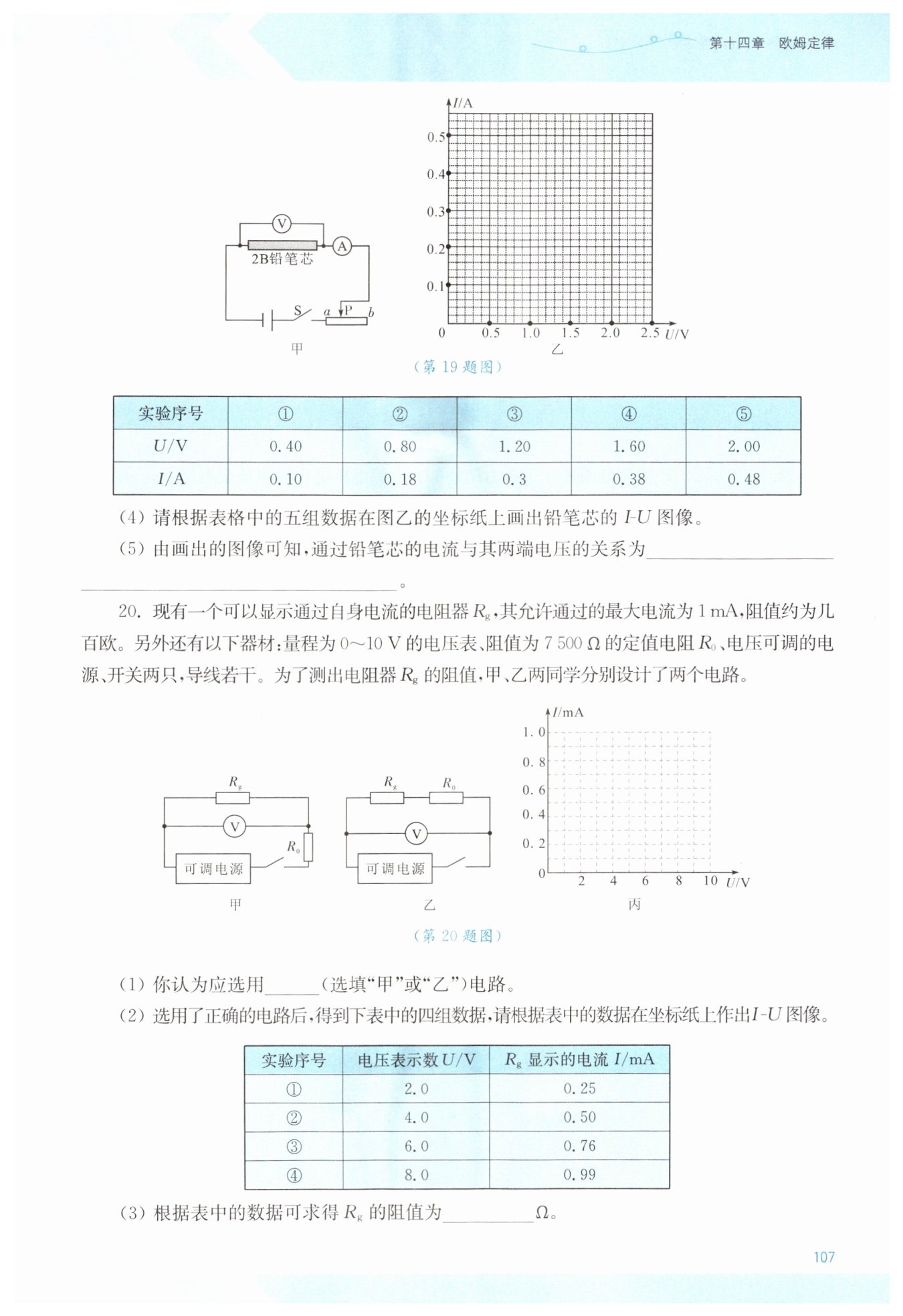

解：(1)因电阻器Rg，其允许通过的最大电流为1mA，阻值约为几百欧，所以两端电压很小，如果直接用电压表测量，示数会很小，导致读数不准确，所以应该选择乙电路图，这样电压值会较大些，利于读数；
(2)如图

(3) 当电流为$0.5mA$时，定值电阻$R_{0}$分担的电压

$U = I{R}_{0}=7500Ω× 0.5× {10}^{-3}A=3.75V$；

又因电压表示数是$4V$，所以电阻器$R_{g}$两端的电压是$U' = 4V - 3.75V = 0.25V$，

根据欧姆定律变形式可知：${R}_{g}=\frac{{U}'}{I}=\frac{0.25V}{0.5× {10}^{-3}A}=500\Omega$。

故答案为：(1) 乙；(2) 如图；(3) $500$。
