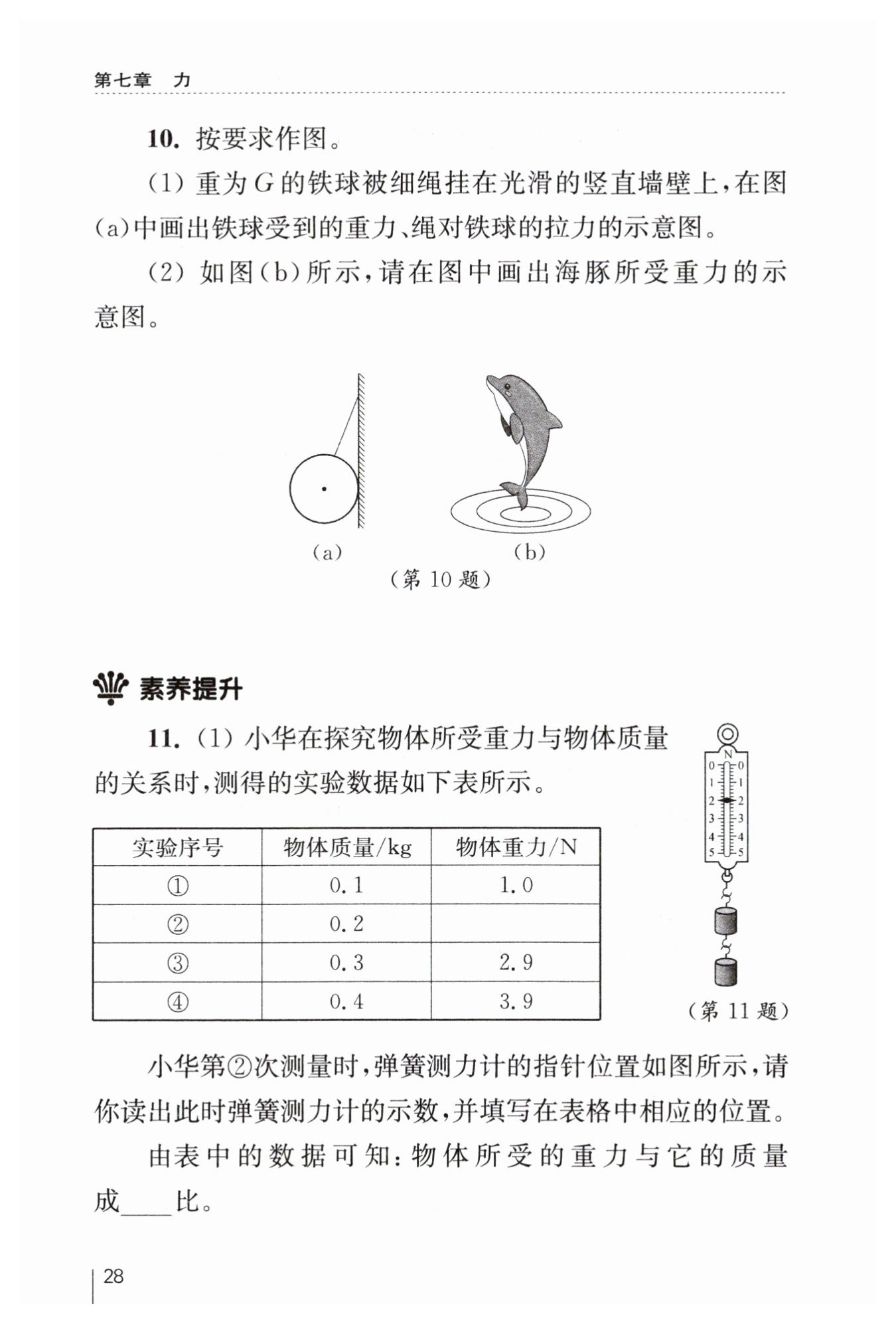

第28页 - 苏科版物理补充习题八年级上下册答案

2.0

正

【分析】
1. 对于图（a）的铁球：先确定重力的作用点在铁球的球心，方向竖直向下；绳的拉力作用点也在球心，方向沿绳子向上，再用带箭头的线段表示这两个力并标注对应符号。
2. 对于图（b）的海豚：重力的作用点在海豚的重心（大致在身体中部），方向竖直向下，用带箭头的线段表示重力并标注符号。
【解析】
（1）图（a）作图步骤：
① 确定铁球的球心为重力和拉力的共同作用点；
② 从球心竖直向下画带箭头的线段，标注$\boldsymbol{G}$，表示铁球受到的重力；
③ 从球心沿绳子向上画带箭头的线段，标注$\boldsymbol{F_{\mathrm{拉}}}$，表示绳对铁球的拉力。
（2）图（b）作图步骤：
① 确定海豚的重心（身体中部位置）；
② 从重心竖直向下画带箭头的线段，标注$\boldsymbol{G}$，表示海豚受到的重力。
【答案】
如图所示（对应参考答案中的作图）
【知识点】
重力示意图；拉力示意图
【点评】
本题考查力的示意图的绘制，明确力的作用点和方向是完成作图的关键，需用规范的带箭头线段表示力并标注符号。
【难度系数】
0.8

【分析】
(1) 对于弹簧测力计读数，先明确其分度值，再根据指针位置读出示数；分析重力与质量的关系时，通过观察重力与质量的比值是否恒定，判断二者的比例关系。
(2) 要验证物体形状是否影响重力大小，需控制质量不变，改变物体形状，因此选择易改变形状且质量不变的橡皮泥，用弹簧测力计测量不同形状下的重力，比较重力大小即可验证结论。
【解析】
(1) 弹簧测力计的分度值为0.2N，指针指向2.0N刻度线，因此示数为2.0N；分析表格数据可知，物体所受重力与质量的比值始终为定值，所以物体所受的重力与它的质量成正比。
(2) ① 选择器材：弹簧测力计、橡皮泥（橡皮泥可改变形状且质量保持不变，适合用于控制质量不变改变形状的实验）。
② 实验步骤：
1. 用弹簧测力计测出橡皮泥的重力；
2. 多次改变橡皮泥的形状，每次改变后用弹簧测力计测出橡皮泥的重力；
3. 比较每次测量的重力大小，若大小相同，则说明物体形状不影响所受重力大小，纠正小明的错误认识。
【答案】
(1) 2.0；正
(2) ① 弹簧测力计、橡皮泥
② 1. 用弹簧测力计测量橡皮泥所受重力；
2. 多次改变橡皮泥的形状，用弹簧测力计测量橡皮泥所受重力；
3. 比较每次测量出的重力大小，若相同，则说明小明是错误的。
【知识点】
重力与质量的关系；控制变量法的应用
【点评】
本题考查弹簧测力计的读数、重力与质量的定量关系，以及控制变量法在实验设计中的应用，着重培养学生的实验操作与设计能力，属于基础实验探究题。
【难度系数】
0.7
