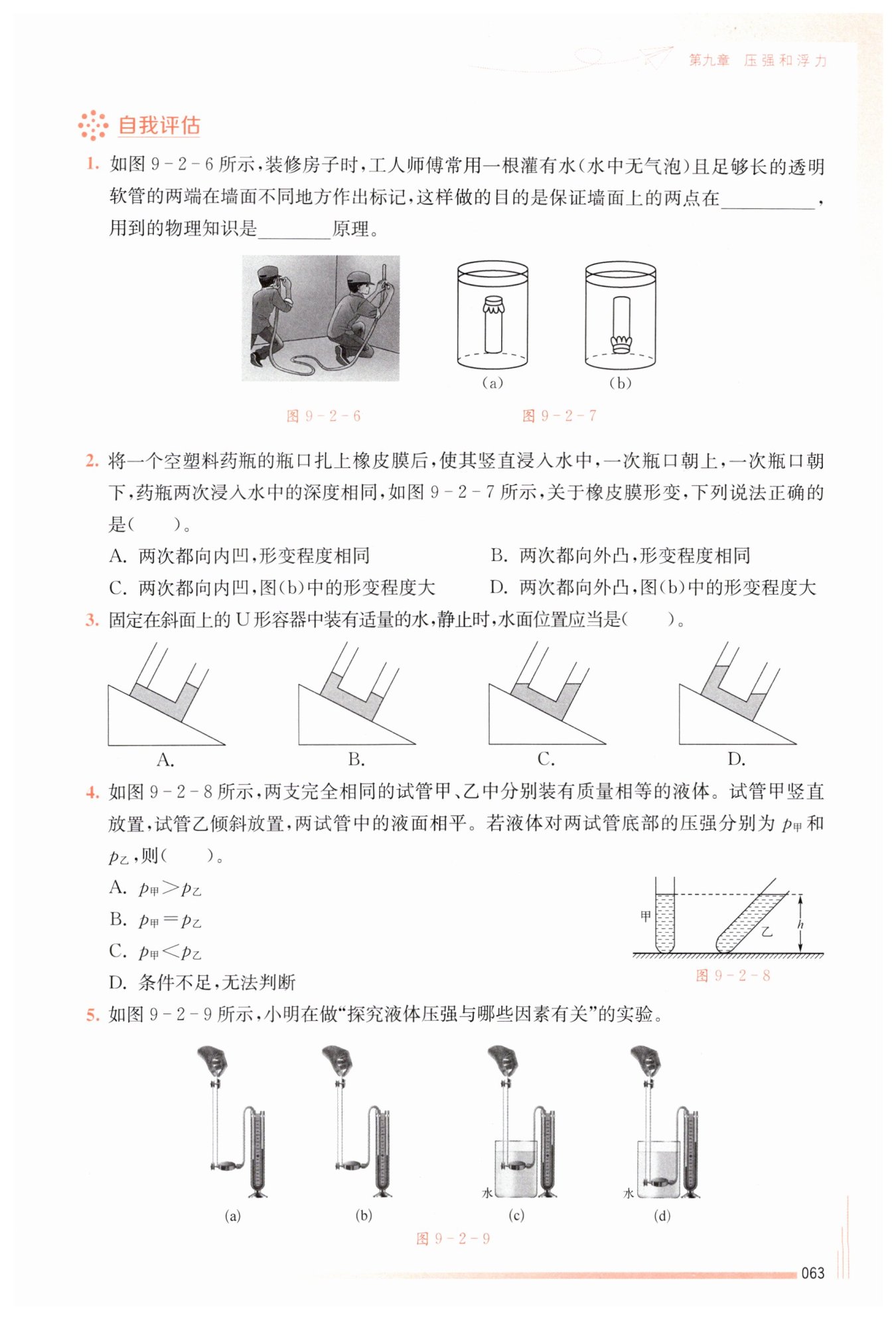

第63页

信息发布者：
同一水平面上
连通器
C
C
A
【分析】
首先分析装置特点：灌有水且无气泡的透明软管，两端开口、底部相连通，属于连通器。根据连通器的工作特点，当管内液体静止时，两端液面保持相平，因此用软管两端在墙面做标记，可保证两点在同一水平面上，以此来确定水平位置。我们需要结合连通器的原理，推导该操作的目的和用到的物理知识。
【解析】
该透明软管两端开口、底部相连通，内部装有水且无气泡，构成连通器。根据连通器原理，当连通器内的液体不流动时，各容器中的液面总保持相平。因此，墙面上由软管两端作出的标记会在同一水平面上，这样能保证两点高度一致。
【答案】
同一水平面上；连通器
【知识点】
连通器原理
【点评】
本题考查连通器原理在生活中的实际应用，需将物理知识与生活场景结合，理解连通器的结构与原理，学会解释生活中的相关现象。
【难度系数】
0.8
【分析】
首先，根据液体压强的特点，液体内部向各个方向都有压强，所以橡皮膜无论瓶口朝上还是朝下，都会受到水的压强而向内凹。其次，液体压强的大小与深度有关，深度是指从液面到该点的垂直距离，虽然药瓶两次浸入水中的深度相同，但图(b)中橡皮膜所处的水的深度比图(a)中更深，根据液体压强公式$p=\rho gh$，深度越大压强越大，所以图(b)中橡皮膜受到的压强更大，形变程度更明显。需要结合液体压强的规律判断两次橡皮膜的形变方向和程度。
【解析】
1. 液体内部向各个方向都存在压强，当药瓶浸入水中时，瓶口的橡皮膜都会受到水的压强，因此两次橡皮膜都向内凹。
2. 液体压强的计算公式为$p=\rho gh$，其中$h$是从液面到该点的垂直深度。题目中药瓶两次浸入水中的深度相同，但图(b)中橡皮膜的位置更靠下，相对于水面的深度比图(a)中橡皮膜的深度更大。
3. 在液体密度$\rho$和$g$不变时，深度$h$越大，压强$p$越大，因此图(b)中橡皮膜受到的压强更大，形变程度更大。
综上，正确选项为C。
【答案】
C
【知识点】
液体压强的方向；液体压强与深度的关系
【点评】
本题考查液体压强的特点，关键是要准确理解“深度”的概念，区分药瓶浸入深度和橡皮膜所处的实际深度，这是解题的易错点，需结合图示仔细分析。
【难度系数】
0.6
【分析】
首先我们要明确，题目中的U形容器属于连通器。回忆连通器的核心原理：当连通器内装有同种液体，且液体处于静止状态时，各容器中的液面会保持相平。所以我们的解题思路就是：先判断容器类型，再根据连通器原理，从选项里选出液面相平的选项。
【解析】
连通器的定义是上端开口、底部相连通的容器，其关键原理为：若连通器内装有同种液体，且液体静止不流动时，各容器中的液面总保持相平。
本题中的U形容器满足连通器的特征，内部装的是同种液体水，且容器静止，因此容器各部分的液面应该保持相平。观察四个选项，只有选项C的液面是相平的。
【答案】
C
【知识点】
连通器原理
【点评】
本题是连通器原理的基础应用类题目，解题的核心是准确把握连通器的工作特点，无需复杂计算，只要能识别连通器并牢记其原理，就能快速选出正确答案。
【难度系数】
0.8
【分析】
要判断液体对试管底部的压强大小，需结合液体压强公式$ p=\rho gh $分析。首先，根据试管的放置方式，甲竖直、乙倾斜且液面相平，可判断出乙中液体的体积大于甲中液体的体积；已知两液体质量相等，由密度公式$ \rho=\frac{m}{V} $可比较出两种液体的密度大小；最后结合液面相平（$ h $相同）的条件，利用液体压强公式比较压强大小。
【解析】
1. 比较液体体积：由图可知，试管乙倾斜放置，两试管液面相平（液体深度$ h $相同），因此乙中液体的体积$ V_乙 ＞ V_甲 $；
2. 比较液体密度：已知两液体质量$ m_甲 = m_乙 $，根据密度公式$ \rho=\frac{m}{V} $，在质量相同时，体积越大，密度越小，因此$ \rho_甲 ＞ \rho_乙 $；
3. 比较液体压强：根据液体压强公式$ p=\rho gh $，两液体深度$ h $相同，$ g $为常量，且$ \rho_甲 ＞ \rho_乙 $，所以$ p_1=\rho_甲 gh ＞ \rho_乙 gh = p_2 $，即$ p_1 ＞ p_2 $。
因此答案选A。
【答案】
A
【知识点】
液体压强公式应用、密度公式应用
【点评】
本题综合考查密度公式和液体压强公式的应用，解题关键是通过试管的放置特点判断液体体积大小，进而推导液体密度关系，最终利用液体压强公式判断压强大小，需要准确理解影响液体压强的因素和密度公式的变形应用。
【难度系数】
0.6
【分析】
1. 第(1)问：U形管初始出现液面高度差，说明装置内气压与外界大气压不平衡，无法正常测量压强，需让U形管两侧液面回到相平，正确操作是取下软管重新安装，使初始时两侧液面相平。
2. 第(2)问：结合连通器“上端开口、底部相连通”的定义，对比液体压强计的结构，其U形管一端连接封闭的金属盒，不满足连通器的“上端开口”条件，因此判断是否属于连通器。
3. 第(3)问：对比(c)(d)两图，控制液体种类相同（均为水），观察金属盒深度和U形管液面高度差的变化，深度越深，高度差越大，由此总结压强与深度的关系。
4. 第(4)问：探究液体压强与密度的关系需用控制变量法，要保证金属盒深度不变。小明加盐水时，液体密度和金属盒深度同时改变，未控制单一变量，因此结论不成立。
【解析】
(1) 安装后U形管两侧液面有高度差，说明装置内部气压与外界大气压不平衡，无法准确测量压强，应取下软管重新安装，使U形管两侧液面初始时相平，确保实验能正常进行。
(2) 连通器的定义是“上端开口、底部相连通的容器”，液体压强计的U形管一端通过软管连接封闭的金属盒，不满足“上端开口”的条件，因此不属于连通器。
(3) (c)(d)两图中液体均为水（同种液体），(d)图中金属盒的深度比(c)图更深，且U形管两侧液面高度差更大，说明压强更大，因此得出结论：同种液体，深度越深，压强越大。
(4) 探究液体压强与液体密度的关系时，需控制金属盒的深度不变（控制变量法）。小明向烧杯中加入盐水时，液体密度增大的同时，烧杯内液面上升，金属盒的深度也随之增大，没有控制液体的深度相同，因此他得出的结论是错误的。
【答案】
(1) 取下软管重新安装
(2) 不属于
(3) 深度越深
(4) 错误；没有控制液体的深度相同
【知识点】
液体压强的影响因素；连通器的定义；控制变量法
【点评】
本题聚焦液体压强的探究实验，涵盖实验装置调试、连通器判断、控制变量法的应用等核心考点，强调了控制变量法在探究实验中的关键作用，只有严格控制单一变量，才能得到科学严谨的实验结论。
【难度系数】
0.7
