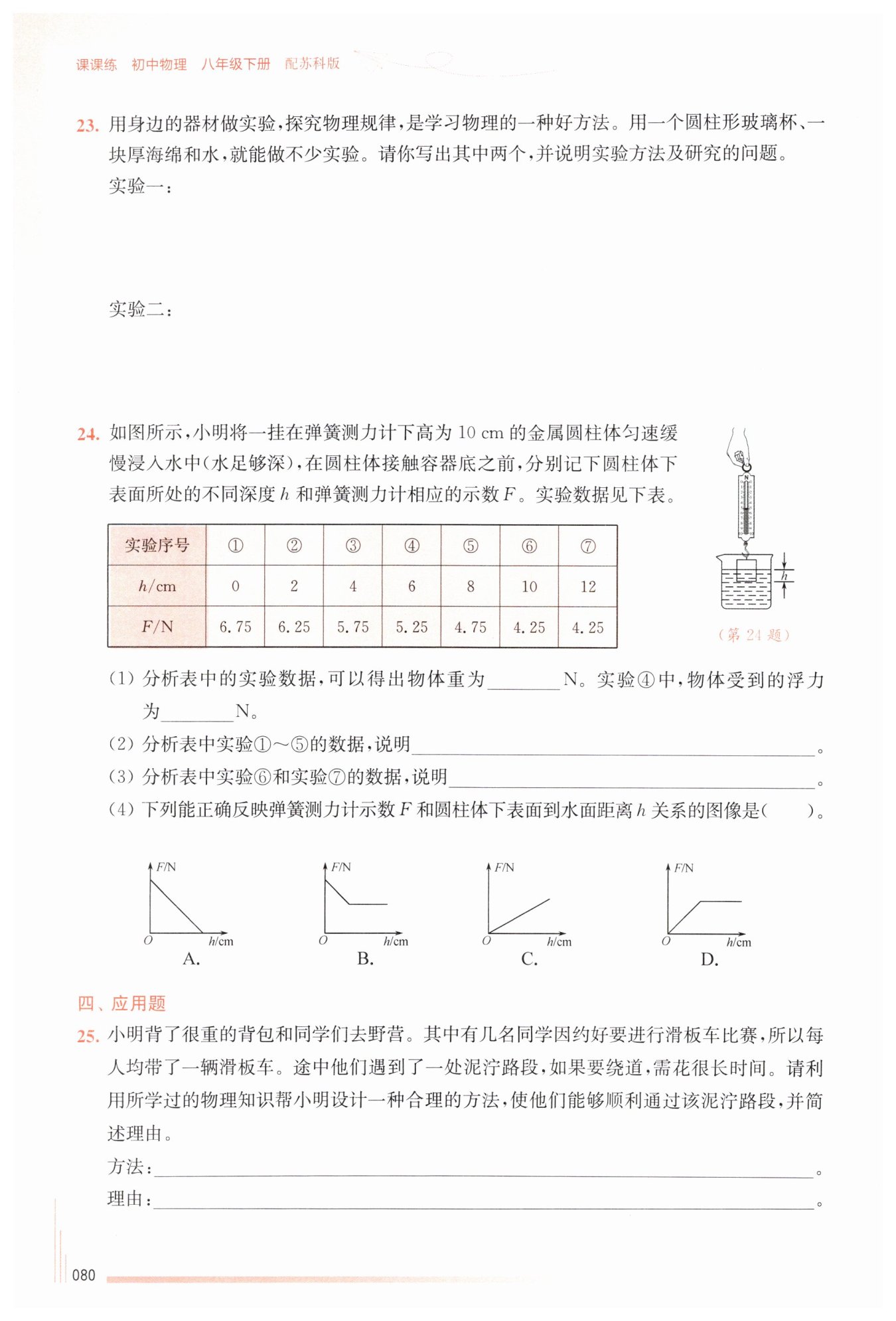

【分析】
1. 第(1)问：当圆柱体下表面深度h=0时，物体未浸入水中，弹簧测力计的示数等于物体重力；利用称重法F浮=G-F拉，代入实验④的重力和测力计示数即可计算浮力。
2. 第(2)问：观察实验①～⑤的数据，h从0增加到10cm（圆柱体刚好浸没），弹簧测力计示数逐渐减小，结合称重法可推知浮力变化，进而得出结论。
3. 第(3)问：实验⑥和⑦中h超过圆柱体高度，物体完全浸没，此时弹簧测力计示数不变，说明浮力不变，从而得出浮力与深度的关系。
4. 第(4)问：分析F随h的变化规律：h=0时F等于重力；h在0到10cm时，F随h增大而减小；h≥10cm时，F保持不变，据此匹配对应图像。
【解析】
(1) 当h=0时，物体未浸入水中，弹簧测力计示数等于物体重力，由实验①可知物体重$ G=6.75\,\mathrm{N} $；
实验④中，根据称重法测浮力：$ F_{\mathrm{浮}}=G-F=6.75\,\mathrm{N}-5.25\,\mathrm{N}=1.5\,\mathrm{N} $。
(2) 实验①～⑤中，圆柱体下表面深度h逐渐增大，弹簧测力计示数F逐渐减小，由$ F_{\mathrm{浮}}=G-F $可知物体所受浮力逐渐增大，且此时物体处于部分浸入状态，故结论为：金属圆柱体从开始浸入水中，到浸没的过程中，所受浮力的大小随着金属圆柱体浸入水中深度的增加而增大。
(3) 实验⑥和⑦中，圆柱体下表面深度h超过自身高度（10cm），物体完全浸没在水中，此时弹簧测力计示数F不变，由$ F_{\mathrm{浮}}=G-F $可知物体所受浮力大小不变，故结论为：当金属圆柱体浸没在水中后，它所受到的浮力的大小与深度无关。
(4) 弹簧测力计示数F与h的关系：
$ h=0 $时，$ F=G=6.75\,\mathrm{N} $，为最大值；
$ 0＜h＜10\,\mathrm{cm} $时，物体部分浸入，浮力随h增大而增大，F随h增大而减小；
$ h≥10\,\mathrm{cm} $时，物体完全浸没，浮力不变，F保持不变。
符合该规律的图像是B。
【答案】
(1) 6.75；1.5
(2) 金属圆柱体从开始浸入水中，到浸没的过程中，所受浮力的大小随着金属圆柱体浸入水中深度的增加而增大
(3) 当金属圆柱体浸没在水中后，它所受到的浮力的大小与深度无关
(4) B
【知识点】
称重法测浮力；阿基米德原理应用；浮力与深度的关系
【点评】
本题通过实验数据探究浮力与浸入深度的关系，重点考查称重法测浮力的应用以及对实验数据的分析归纳能力，需明确区分物体部分浸入和完全浸没时浮力的变化规律。
【难度系数】
0.6
