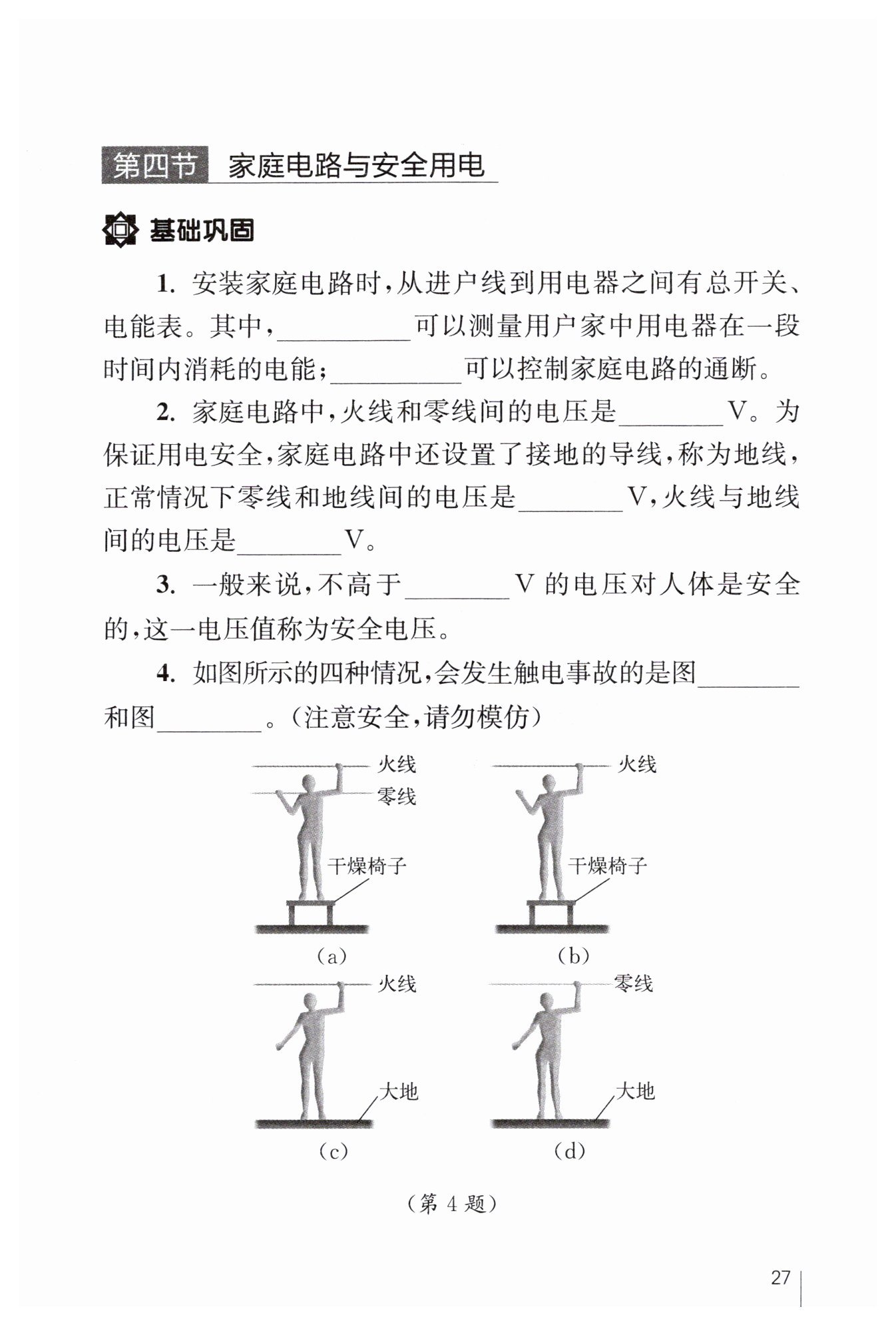

第27页

信息发布者：
电能表
总开关
220
0
220
36
A
C
【分析】
要解决这道题，需回忆家庭电路中各组成元件的功能：首先明确家庭电路从进户线开始的元件顺序及作用，电能表的核心功能是计量用户在一段时间内消耗的电能总量；总开关则是用来控制整个家庭电路的通断，方便在检修电路或更换用电器时切断电源。我们只需将元件与对应的功能一一对应即可填空。
【解析】
在家庭电路的组成中，电能表的作用是测量用户家中用电器在一段时间内消耗的电能；总开关的作用是控制整个家庭电路的通断，便于电路检修或紧急情况下切断电源。因此第一个空填电能表，第二个空填总开关。
【答案】
电能表；总开关
【知识点】
家庭电路元件的作用
【点评】
本题属于家庭电路的基础题型，主要考查对家庭电路中核心元件功能的识记，是电学部分的常考基础知识点，要求学生牢记家庭电路各元件的作用及连接顺序。
【难度系数】
0.9
【分析】
要解决这道题，需回忆家庭电路的基本电压知识：首先，家庭电路的标准供电电压中，火线与零线间的电压是固定的民用标准值；其次，正常情况下零线在变压器处与大地相连，地线直接连接大地，二者电位相同，电压为0；最后，结合火线与零线的电压，可推导出火线与地线间的电压等于火线与零线间的电压。
【解析】
1. 我国家庭电路中，火线与零线之间的电压为规定的民用标准电压，即220V；
2. 正常状态下，零线在电力变压器端接地，地线直接接地，两者电位一致，因此零线和地线间的电压是0V；
3. 由于火线与零线间电压为220V，零线与地线间电压为0V，所以火线与地线间的电压等于火线与零线间的电压，即220V。
【答案】
220；0；220
【知识点】
家庭电路电压、零线与地线的电位关系、火线与地线的电压特点
【点评】
本题属于家庭电路的基础常识题，主要考查对家庭电路中火线、零线、地线之间电压数值的掌握，以及对零线接地原理的理解，是用电安全相关的必备记忆性知识点。
【难度系数】
0.9
【分析】
这是一道考查电学安全常识的基础题，解题思路是回忆教材中关于人体安全电压的规定，这是一个固定的知识点，不需要进行计算，只需要准确记住对应的数值即可作答。
【解析】
根据安全用电的相关常识，不高于36V的电压对人体是安全的，所以此处应填入36。
【答案】
36
【知识点】
安全电压
【点评】
本题属于电学基础常识题，主要考查对人体安全电压数值的记忆，是学生必须掌握的基础知识点，题目较为简单。
【难度系数】
0.9
【分析】
要判断是否发生触电事故，需明确触电的关键条件：人体被接入电流通路，有电流通过人体。我们可以从以下思路分析每个场景：
1. 明确火线与零线、火线与大地间存在电压，零线与大地间电压为0；
2. 分析人体是否同时接触火线与零线，或接触火线且与大地连通（此时形成电流通路）；
3. 绝缘物体（如干燥椅子）会阻断通路，需判断人体是否通过绝缘物体与外界隔离。
【解析】
图A：人站在干燥绝缘的椅子上，一只手接触火线，另一只手接触零线，火线→人体→零线形成闭合电流通路，电流通过人体，会发生触电事故；
图B：人站在干燥绝缘的椅子上，仅接触火线，人体未与零线或大地连通，无电流通路，不会触电；
图C：人站在大地上，接触火线，火线→人体→大地形成闭合电流通路，电流通过人体流向大地，会发生触电事故；
图D：人站在大地上接触零线，零线与大地电压为0，无电流通过人体，不会触电。
综上，会发生触电事故的是图A和图C。
【答案】
A；C
【知识点】
触电的原理；家庭电路安全用电
【点评】
本题聚焦家庭电路触电的判断，核心是理解触电的本质是人体成为电流的通路，需结合电路通路的形成条件分析，同时强调安全用电的重要性，避免危险操作。
【难度系数】
0.7
