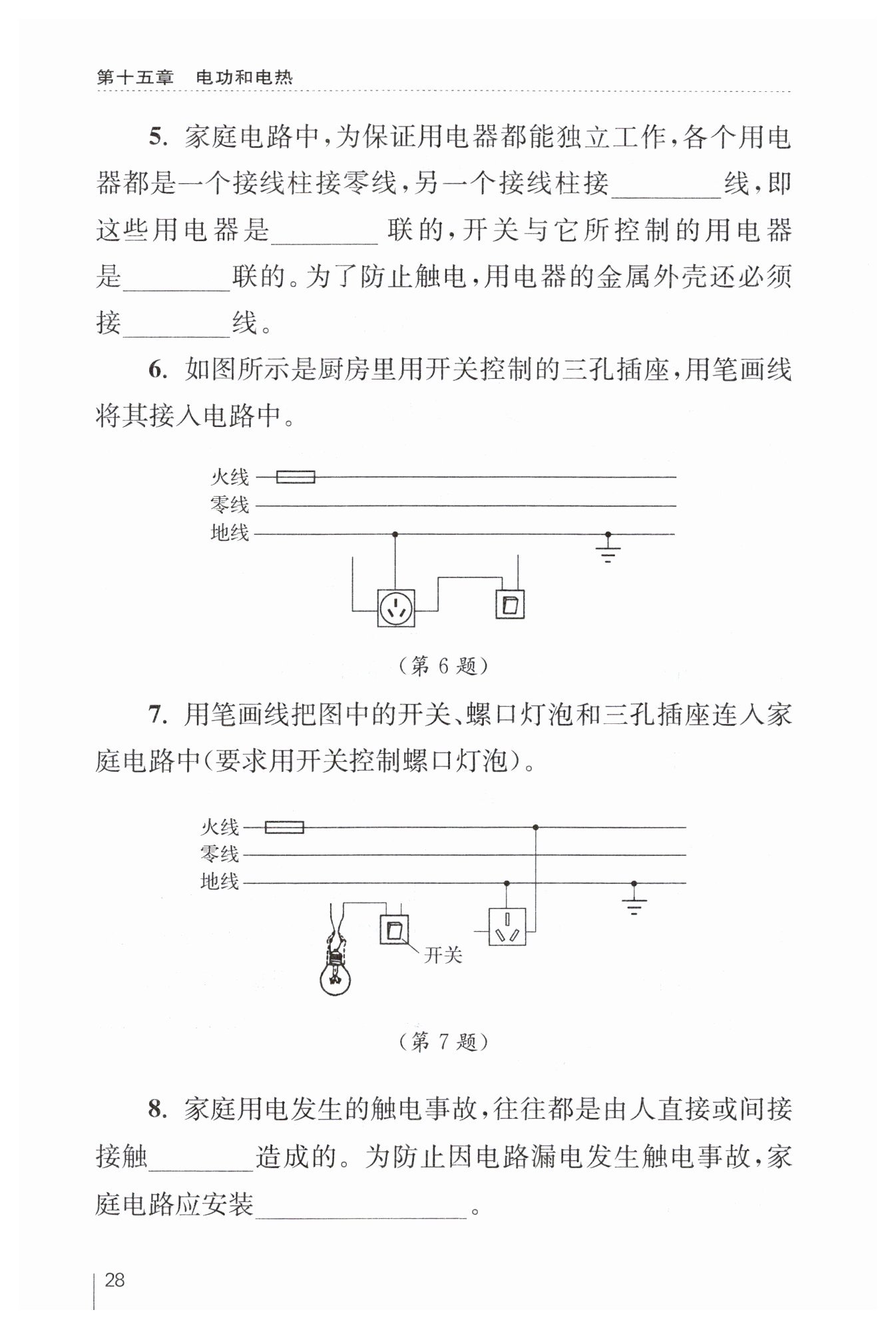

第28页 - 苏科版物理补充习题九年级上下册答案

火

并

串

地

火线

漏电保护器

【分析】
解题时需结合家庭电路的连接规则和安全用电常识来思考：首先，家庭电路电压为220V，要保证用电器独立工作，各用电器需两端均能获得220V电压，因此一个接线柱接零线，另一个接火线，且用电器间采用并联（并联电路各支路独立工作、互不影响）；其次，开关要有效控制用电器的通断，必须与用电器串联；最后，为防止用电器漏电时金属外壳带电引发触电，金属外壳需接地线。
【解析】
1. 家庭电路中，为使每个用电器两端电压均为220V，保证独立工作，各个用电器一个接线柱接零线，另一个接线柱接火线；
2. 并联电路的特点是各支路用电器互不影响、能独立工作，因此这些用电器是并联的；
3. 开关要精准控制用电器的通断，需与所控制的用电器串联，这样开关闭合时用电器工作，断开时停止工作；
4. 用电器的金属外壳接地线，当用电器漏电时，电流会通过地线导入大地，避免人体接触金属外壳时发生触电事故。
【答案】
火；并；串；地
【知识点】
家庭电路连接、串并联电路应用、安全用电原则
【点评】
本题考查家庭电路的基本连接规则与安全用电常识，属于基础识记类题目，是家庭电路部分的核心考点，需牢记相关连接要求和安全防护措施。
【难度系数】
0.8

【分析】
首先明确家庭电路的安全连接要求：开关控制插座时，开关必须串联在火线上，这样断开开关时，插座的火线被切断，可防止人接触插座时触电；三孔插座的接线规则是“左零、右火、上接地”，其中上孔的地线是为了将用电器金属外壳接地，避免漏电时发生触电事故。我们按照这个规则，依次连接火线、零线、地线与插座和开关。
【解析】
1. 火线支路：从火线引出导线，先连接到开关的一个接线柱，再从开关的另一个接线柱引出导线，连接到三孔插座的右侧接线柱（火线接线柱）；
2. 零线支路：从零线引出导线，直接连接到三孔插座的左侧接线柱（零线接线柱）；
3. 地线支路：从地线引出导线，直接连接到三孔插座的上方接线柱（地线接线柱），保留原有地线的接地端。
【答案】
接线如图（火线经开关接三孔插座右孔，零线接左孔，地线接上孔，连接方式符合安全接线规则，与参考答案接线图一致）
【知识点】
三孔插座接线规则、家庭电路安全连接、开关控插座接法
【点评】
本题考查家庭电路中插座与开关的规范连接，重点考查安全用电的接线原则，是家庭电路部分的基础题型，需要学生牢记接线规律，理解其安全原理。
【难度系数】
0.8

【分析】
要解决这个问题，我们需要遵循家庭电路的安全连接规则：
1. 开关控制灯泡时，为了安全，开关必须串联在火线上，这样断开开关时，灯泡不带电；
2. 螺口灯泡的顶端金属点应接火线，螺旋套接零线，避免更换灯泡时触电；
3. 三孔插座要遵循“左零右火上接地”的原则连接，保证用电器接地安全。
我们可以先处理灯泡与开关的连接，再完成三孔插座的连接。
【解析】
1. 灯泡与开关的连接：
从火线引出导线连接开关的一端；
开关的另一端连接螺口灯泡顶端的金属点；
螺口灯泡的螺旋套连接零线。
2. 三孔插座的连接：
插座的左孔连接零线；
插座的右孔连接火线；
插座的上孔连接地线。
【答案】
按照上述连接方式完成电路连线：火线接开关，开关接灯泡顶端金属点，灯泡螺旋套接零线；三孔插座左孔接零线、右孔接火线、上孔接地线（具体连线与参考答案图示一致）。
【知识点】
家庭电路连接，开关控灯接法，三孔插座接法
【点评】
本题考查家庭电路的实际连接，核心是安全用电原则，开关接火线、螺口灯的接线细节、三孔插座的接法是易混淆点，需牢记规范，避免触电隐患。
【难度系数】
0.6

【分析】
首先思考家庭触电事故的成因：家庭电路中火线与大地间存在220V电压，零线与大地电压为0，当人直接接触火线，或通过导体间接接触火线时，电流会通过人体形成回路，引发触电。接着考虑防止漏电触电的装置，需要回忆家庭电路中专门针对漏电防护的设备，漏电保护器可在电路漏电时迅速切断电路，避免触电。
【解析】
1. 家庭电路里，火线与大地之间的电压为220V，零线与大地的电压为0V。当人直接或间接接触火线时，人体会成为电流的通路，电流通过人体就会造成触电事故。
2. 漏电保护器的工作原理是检测电路中火线和零线的电流差异，当电路发生漏电，有电流通过人体流向大地时，它会迅速切断电路，从而防止因漏电导致的触电事故，因此家庭电路应安装漏电保护器。
【答案】
火线；漏电保护器
【知识点】
家庭电路触电原因、漏电保护器作用、家庭安全用电
【点评】
本题考查家庭安全用电的基础知识点，紧密联系生活实际，明确触电的核心原因和漏电防护装置的作用是解题关键，属于电学中的基础必考点，需要学生熟练掌握并应用于生活实践。
【难度系数】
0.9
