A
金属外壳
B
并
短路
用电器总功
率过大
保险丝（或空气开关）
变大
等于
大于
【分析】

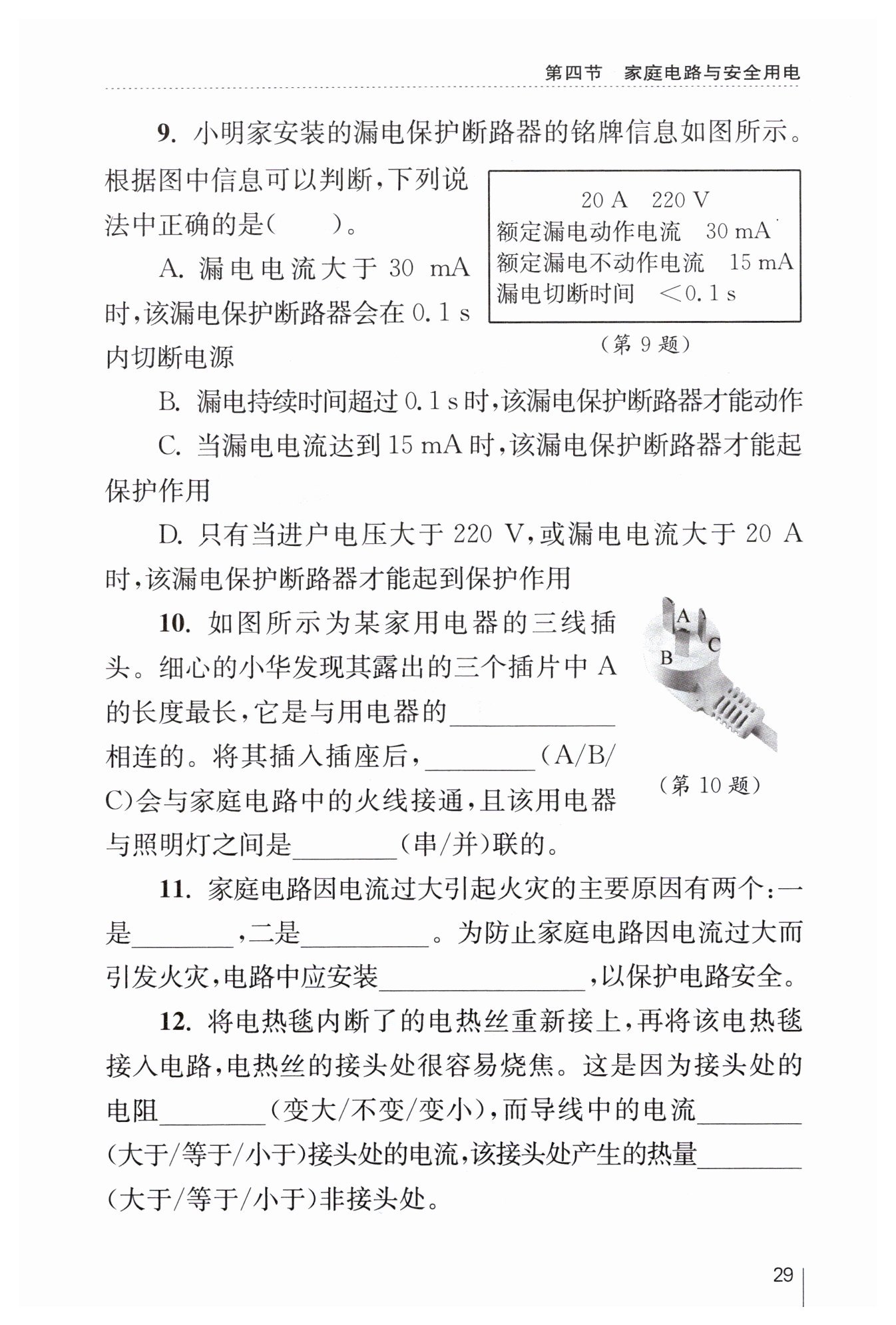

首先需要理解漏电保护断路器铭牌上各项参数的含义：20A、220V是其额定工作电流和额定工作电压；额定漏电动作电流30mA表示当漏电电流≥30mA时，断路器会动作；额定漏电不动作电流15mA表示漏电电流≤15mA时，断路器不会动作；漏电切断时间＜0.1s表示断路器动作后，会在0.1s以内切断电源。
接下来逐一分析选项：
对A选项：当漏电电流大于30mA时，满足动作电流要求，且切断时间小于0.1s，即会在0.1s内切断电源，该说法正确。
对B选项：铭牌显示漏电切断时间＜0.1s，是指动作后切断电源的时间小于0.1s，并非漏电持续超过0.1s才动作，该说法错误。
对C选项：额定漏电不动作电流为15mA，说明漏电电流达到15mA时，断路器不会动作，无法起到保护作用，该说法错误。
对D选项：20A是断路器的额定工作电流，220V是额定工作电压，漏电动作电流是30mA，并非进户电压大于220V或漏电电流大于20A才起保护作用，该说法错误。
【解析】
根据铭牌参数分析各选项：
1. 由“额定漏电动作电流30mA”和“漏电切断时间＜0.1s”可知，当漏电电流大于30mA时，该漏电保护断路器会在0.1s内切断电源，A选项正确。
2. 漏电切断时间＜0.1s是指断路器动作后切断电源的时间上限为0.1s，不是漏电持续时间超过0.1s才动作，B选项错误。
3. 额定漏电不动作电流为15mA，即漏电电流达到15mA时，断路器不动作，无法起到保护作用，C选项错误。
4. 20A是该断路器的额定工作电流，220V是额定工作电压，漏电保护的触发条件是漏电电流≥30mA，与进户电压大于220V或漏电电流大于20A无关，D选项错误。
【答案】
A
【知识点】
漏电保护器参数理解
【点评】
本题考查对漏电保护断路器铭牌参数的理解，关键是区分额定工作参数与漏电保护参数的含义，避免概念混淆。
【难度系数】
0.7
【分析】
首先回忆三线插头的工作原理：最长的插片设计是为了在插入插座时先接通地线，拔出时后断开地线，起到保护作用，所以最长的A插片应与用电器的金属外壳相连；接着结合家庭电路三线插座的对应关系，判断哪个插片接火线；最后根据家庭电路中用电器的工作特点，判断用电器与照明灯的连接方式，家庭电路中各用电器可独立工作，故为并联。
【解析】
1. 三线插头中，长度最长的A插片是与用电器的金属外壳相连的，这样插入插座时，金属外壳先接地，能有效防止用电器漏电时发生触电事故。
2. 按照家庭电路的规范，三线插头插入插座后，B插片会与家庭电路中的火线接通，A对应地线，C对应零线。
3. 家庭电路中，各用电器之间是并联的，因为它们可以独立工作、互不影响，所以该用电器与照明灯之间是并联。
【答案】
金属外壳；B；并
【知识点】
三线插头的作用；家庭电路连接
【点评】
本题考查家庭电路的基础知识点，重点考查三线插头的构造和家庭电路用电器的连接方式，属于对基础知识的考查，需牢记相关原理。
【难度系数】
0.8
【分析】
要解决这道题，需结合家庭电路的特点和电学公式分析：家庭电路的电压为220V恒定不变，根据欧姆定律I=U/R，当电路发生短路时，电路电阻极小，会导致电流急剧增大；根据电功率公式P=UI变形得I=P/U，当用电器总功率过大时，也会使电路中的电流过大。为避免电流过大引发火灾，需要安装能在电流异常增大时自动切断电路的装置，如保险丝或空气开关。
【解析】
1. 家庭电路中电流过大的第一个原因：短路。短路时，电路中电阻趋近于零，家庭电路电压U=220V不变，由I=U/R可知，电流会变得极大；
2. 第二个原因：用电器总功率过大。由P=UI可得I=P/U，U恒定，当总功率P过大时，电流I也会显著增大；
3. 为保护电路，需安装保险丝（或空气开关），当电路电流过大时，保险丝会因过热熔断，空气开关会自动跳闸，从而切断电路，防止火灾发生。
【答案】
短路；用电器总功率过大；保险丝（或空气开关）
【知识点】
1. 家庭电路电流过大的原因
2. 家庭电路保护装置
【点评】
本题考查家庭电路的安全用电知识，属于基础必考点，需理解电流过大的原理，掌握保护装置的作用，对日常生活中的安全用电具有指导意义。
【难度系数】
0.9
【分析】
要解决这个问题，我们可以分三步逐步推导：
1. 分析接头处电阻的变化：电热丝断后重新接上，接头处的实际接触面积远小于正常电热丝的横截面积。根据电阻的影响因素（材料、长度、横截面积），在材料、长度相同的情况下，横截面积越小，电阻越大，因此接头处电阻会变大。
2. 分析电流的关系：整个电热毯的电热丝是串联在电路中的，根据串联电路的电流规律，串联电路中各处的电流都相等，所以导线中的电流等于接头处的电流。
3. 分析热量的多少：根据焦耳定律Q=I²Rt，在电流I和通电时间t相同的情况下，电阻R越大，产生的热量Q越多。由于接头处电阻大于非接头处，所以接头处产生的热量大于非接头处，这就是接头处容易烧焦的原因。
【解析】
1. 电阻判断：电热丝断后重新连接，接头处的接触面积变小，在材料、长度不变时，横截面积越小电阻越大，因此接头处电阻变大。
2. 电流判断：电热丝各部分串联在电路中，串联电路中各处电流相等，所以导线中的电流等于接头处的电流。
3. 热量判断：根据焦耳定律Q=I²Rt，电流I和通电时间t相同，接头处电阻R更大，因此产生的热量大于非接头处。
【答案】
变大；等于；大于
【知识点】
影响电阻的因素、串联电路电流规律、焦耳定律
【点评】
本题结合生活中电热毯接头烧焦的实际现象，考查电学核心知识点，要求学生将电阻的影响因素、串联电路特点与焦耳定律结合起来分析问题，体现了物理知识在生活中的应用，有助于培养学生的知识迁移与实际应用能力。
【难度系数】
0.7
