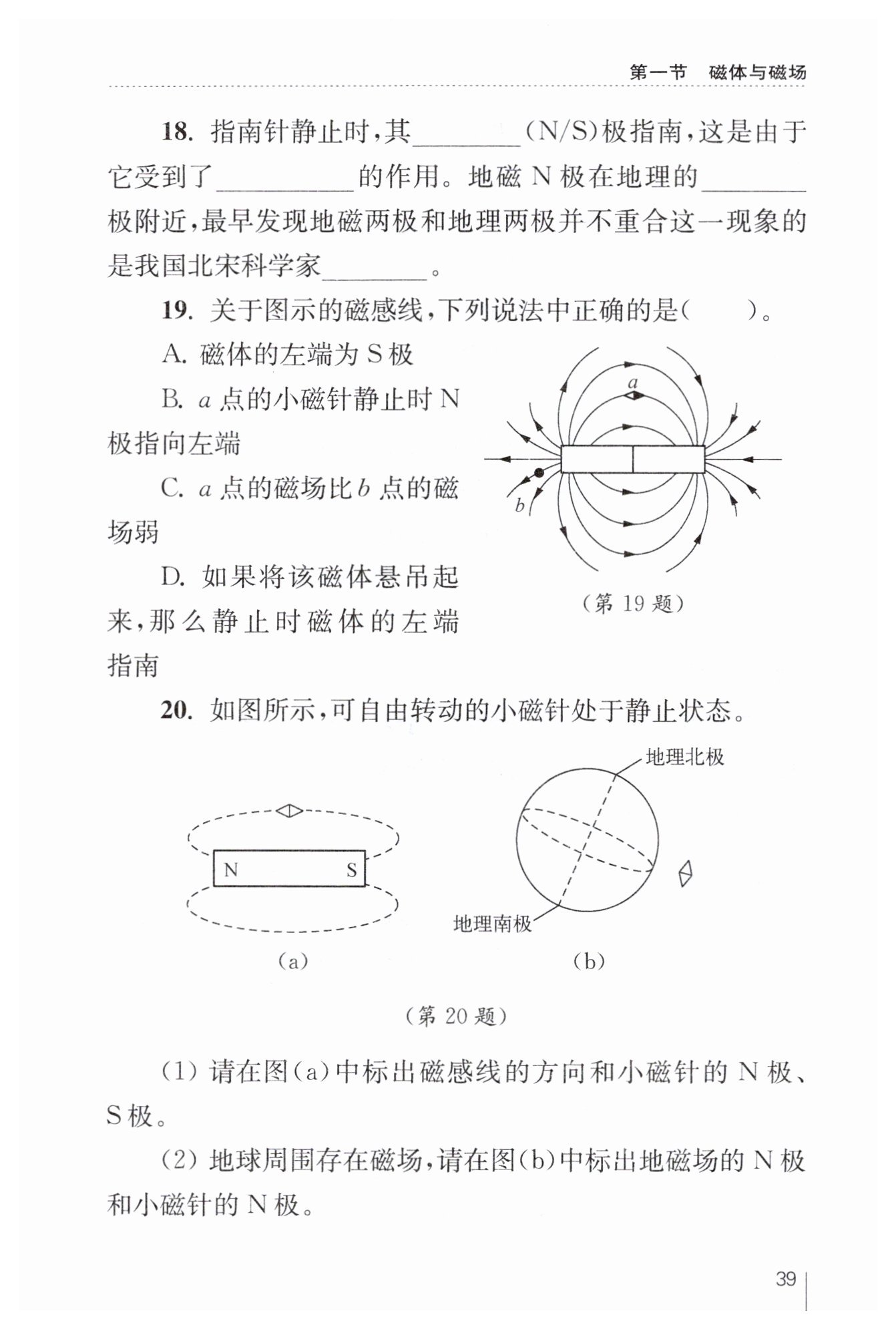

第39页 - 苏科版物理补充习题九年级上下册答案

S

地磁场

南

沈括

C

【分析】
这道题考查地磁场的基础知识点，可分步骤思考：
1. 回忆指南针指向规律：地磁N极在地理南极附近，根据异名磁极相互吸引，指南针的S极会被地磁N极吸引，因此静止时S极指南；
2. 指南针能稳定指示方向，本质是受到了地磁场的作用；
3. 地磁两极与地理两极呈相反分布，所以地磁N极对应地理的南极附近；
4. 科学史部分，需牢记我国北宋科学家沈括最早发现地磁两极和地理两极并不重合的现象。
【解析】
1. 指南针静止时，其S极指南：因地磁N极在地理南极附近，异名磁极相互吸引，故S极指向地理南极；
2. 指南针能指示方向是因为受到了地磁场的作用；
3. 地磁两极与地理两极相反，因此地磁N极在地理的南极附近；
4. 最早发现地磁两极和地理两极不重合这一现象的是我国北宋科学家沈括。
【答案】
S；地磁场；南；沈括
【知识点】
地磁场、地磁偏角、指南针原理
【点评】
本题属于基础识记类题目，涵盖地磁场分布、指南针工作原理及相关科学史知识，内容较为基础，只需牢记核心知识点即可作答。
【难度系数】
0.9

【分析】
首先根据磁感线的指向判断磁体磁极：磁感线从磁体N极出发回到S极，可知磁体左端为N极。再逐一分析选项：
1. 选项A：磁体左端是N极，不是S极，A错误；
2. 选项B：小磁针N极指向与磁感线方向一致，a点磁感线向右，故小磁针N极指向右端，B错误；
3. 选项C：磁感线越疏磁场越弱，a点磁感线比b点稀疏，所以a点磁场更弱，C正确；
4. 选项D：磁体静止时N极指北，左端是N极，故左端指北，D错误。
【解析】
选项A：磁感线从磁体N极出发、回到S极，由图中磁感线方向可知，磁体左端为N极，右端为S极，故A错误；
选项B：小磁针静止时N极指向与该点磁感线方向一致，a点磁感线向右，因此a点小磁针静止时N极指向右端，故B错误；
选项C：磁感线疏密表示磁场强弱，磁感线越疏磁场越弱，a点磁感线比b点稀疏，所以a点磁场比b点弱，故C正确；
选项D：磁体悬吊静止时N极指向地理北极，该磁体左端是N极，所以静止时左端指北，故D错误。
【答案】
C
【知识点】
磁感线的特点；磁场强弱判断；磁体指向性
【点评】
本题考查磁感线相关基础知识点，需熟练掌握磁感线方向、疏密与磁场强弱的关系，以及磁体的指向性，通过对每个选项的逐一分析即可得出正确结论。
【难度系数】
0.6

【分析】
（1）解决图(a)的问题时，首先回忆磁体外部磁感线的规律：磁感线总是从磁体的N极出发，回到S极；而小磁针静止时，N极的指向与磁感线方向一致，所以先确定磁感线方向，再据此判断小磁针的N、S极。
（2）解决图(b)的问题时，需明确地磁场的分布特点：地理北极附近是地磁场的S极，地理南极附近是地磁场的N极；小磁针静止时N极会指向地磁场的S极（即地理北极方向），据此完成标注。
【解析】
(1) 对于图(a)：
条形磁体左端为N极、右端为S极，根据磁体外部磁感线由N极指向S极，画出两条磁感线的方向（上方和下方的磁感线均从左向右）；
由于小磁针静止时N极指向与磁感线方向相同，因此小磁针的右端为N极，左端为S极，将其标注在小磁针上。
(2) 对于图(b)：
地磁场的N极位于地理南极附近，S极位于地理北极附近，先在地理南极一侧标注地磁场的N极；
小磁针静止时N极指向地理北极方向，因此小磁针的左端为N极，右端为S极，将其标注在小磁针上。
【答案】
标注结果如下（与参考答案一致）：
(1) 图(a)中磁感线方向从N指向S，小磁针右端为N极、左端为S极；
(2) 图(b)中地磁场N极标注在地理南极附近，小磁针左端为N极、右端为S极。
【知识点】
1. 磁感线方向规律
2. 地磁场分布特点
3. 小磁针指向规律
【点评】
本题考查磁体周围磁感线的方向、小磁针的指向规律以及地磁场的特点，属于基础题型，需要牢记磁体和地磁场的基本性质，明确磁感线方向与小磁针指向的对应关系。
【难度系数】
0.8
