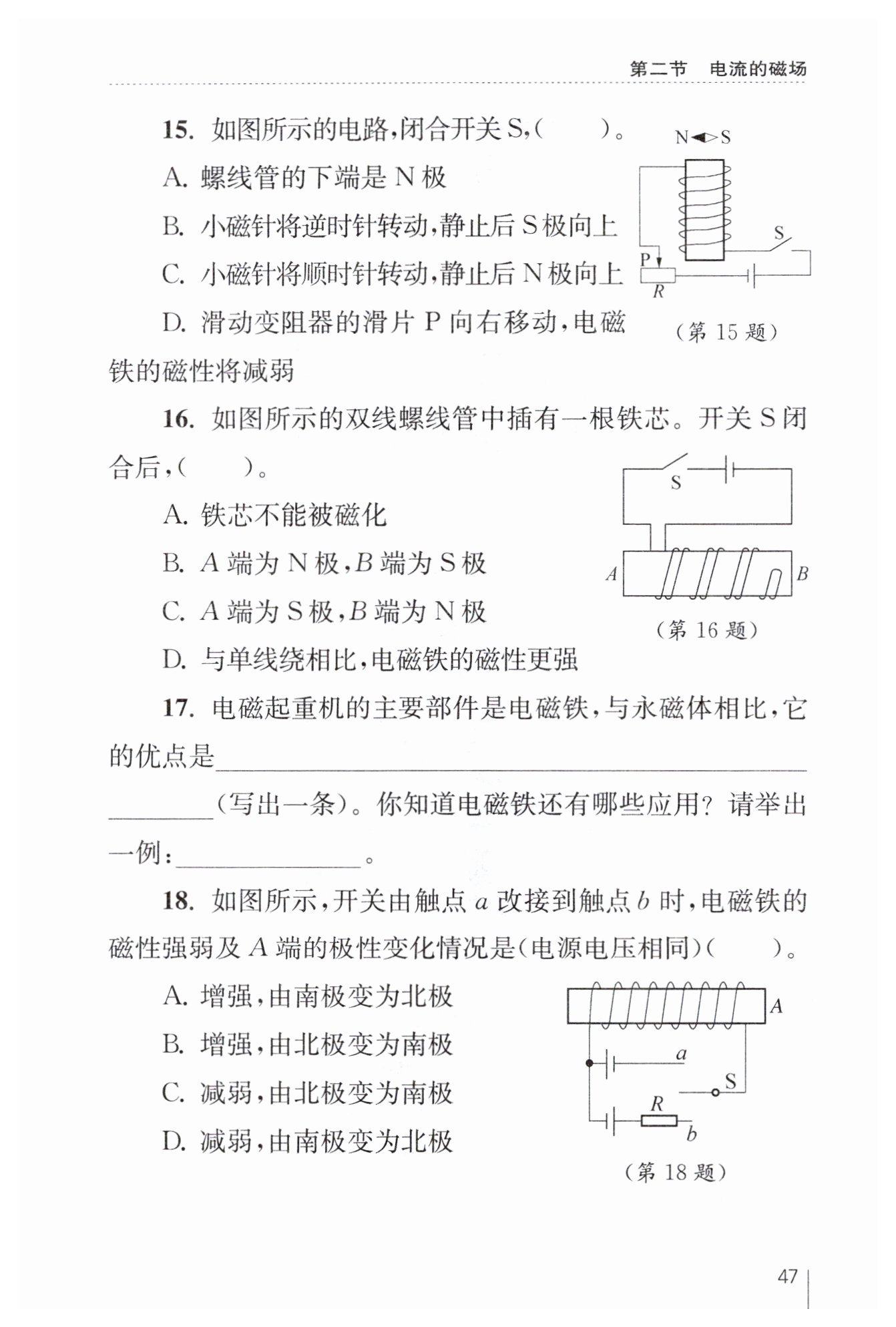

第47页

信息发布者：
C
A
磁性有无可以控制

电铃
D
【分析】要解决此题，需分步骤分析：首先根据电流方向，用安培定则判断螺线管的磁极；再根据磁极间的相互作用，分析小磁针的转动方向和静止时的指向；最后分析滑动变阻器滑片移动对电路电流及电磁铁磁性的影响，逐一判断选项。
1. 判断螺线管磁极：确定电流从螺线管下端流入、上端流出，用安培定则（右手握住螺线管，四指指向电流环绕方向，大拇指指向N极），可判断螺线管上端为N极，下端为S极，据此判断A选项错误。
2. 分析小磁针：螺线管下端为S极，根据异名磁极相互吸引，小磁针的N极会指向螺线管的S极（向上方向），因此小磁针会顺时针转动，静止后N极向上，据此判断B错误、C正确。
3. 分析滑动变阻器：滑片P向右移动时，滑动变阻器接入电路的电阻减小，电路电流增大，电磁铁磁性增强，据此判断D错误。
【解析】
1. 判断螺线管的磁极：
由图可知，电流从电源正极流出，经开关S流入螺线管下端，从上端流出回到电源负极。根据安培定则：右手握住螺线管，四指指向电流的环绕方向（从下端向上），大拇指所指的上端为N极，下端为S极，因此选项A错误。
2. 分析小磁针的转动与指向：
螺线管下端为S极，根据磁极间“异名磁极相互吸引”的规律，小磁针的N极会向螺线管的S极（向上方向）偏转，因此小磁针将顺时针转动，静止后N极向上，选项B错误，C正确。
3. 分析滑动变阻器对电磁铁磁性的影响：
滑动变阻器的滑片P向右移动时，接入电路的电阻丝长度变短，电阻减小，电路中的电流增大，电磁铁的磁性与电流大小有关，电流越大磁性越强，因此电磁铁的磁性将增强，选项D错误。
综上，正确答案为C。
【答案】C
【知识点】安培定则的应用；磁极间的相互作用；电磁铁磁性强弱的影响因素
【点评】本题考查电磁铁的综合知识，需熟练运用安培定则判断磁极，理解磁极间的相互作用规律，同时掌握电流大小对电磁铁磁性的影响，属于电磁学基础题型，需注意电流方向与螺线管绕线方式的结合判断。
【难度系数】0.7
【分析】
首先观察双线螺线管的绕制方式：两根导线并排绕制，开关闭合后，通过两个线圈的电流方向相反。根据安培定则，两个线圈产生的磁场方向相反，在铁芯中会相互抵消，因此铁芯无法被磁化。接下来逐一分析选项：
选项A：铁芯不能被磁化，符合上述分析，正确；
选项B、C：由于磁场相互抵消，螺线管不会形成明确的N、S极，因此这两个选项错误；
选项D：与单线绕相比，双线绕的磁场相互抵消，磁性更弱甚至无磁性，该选项错误。
【解析】
开关S闭合后，双线螺线管的两个线圈中电流方向相反。根据安培定则，两个线圈产生的磁场方向相反，在铁芯内部相互抵消，铁芯无法被磁化，螺线管也不会产生明显的磁极，磁性远弱于单线绕制的电磁铁。因此：
A选项正确；
B、C选项错误，因为磁场抵消，无明确磁极；
D选项错误，双线绕的磁场相互抵消，磁性更弱。
【答案】
A
【知识点】
安培定则、电磁铁磁性
【点评】
本题考查对特殊绕制方式螺线管磁场的理解，易错点在于忽略双线绕制时电流方向相反导致磁场相互抵消的特点，需要结合安培定则准确判断磁场的叠加情况。
【难度系数】
0.3
【分析】
首先回忆电磁铁的工作原理，它基于电流的磁效应，通电时产生磁性，断电时磁性消失。对比永磁体始终具有磁性的特点，可得出电磁铁的优点，比如磁性有无可通过通断电控制，还能通过改变电流大小、线圈匝数调节磁性强弱，改变电流方向控制磁极方向，任选其一即可。再结合生活实际，思考利用电磁铁工作的装置，举出一例即可。
【解析】
电磁铁与永磁体相比，核心优势之一是可以通过通断电控制磁性的有无（也可写磁性强弱可调节、磁极方向可改变），这是永磁体无法实现的。在生活中，电磁铁应用广泛，例如电铃：电路接通时，电磁铁产生磁性吸引小锤敲击铃碗发声；电路断开时磁性消失，小锤复位，反复运作实现电铃持续发声。
【答案】
磁性有无可以控制；电铃（答案不唯一，合理即可）
【知识点】
电磁铁的特性；电磁铁的应用
【点评】
本题属于基础识记类题目，考查电磁铁与永磁体的区别及实际应用，需要学生掌握电磁铁的核心特性，并结合生活实例理解其应用，注重基础知识的积累与运用。
【难度系数】
0.8
【分析】
要解决这道题，需从两个方面分析：一是电磁铁磁性强弱的变化，二是A端极性的变化。
1. 磁性强弱：电磁铁的磁性强弱与电流大小有关，在匝数、铁芯不变时，电流越小，磁性越弱。开关从a改接到b时，电路中串联了电阻R，总电阻变大，电源电压相同，根据欧姆定律可知电路电流变小，因此磁性减弱。
2. 极性变化：电磁铁的极性由电流方向决定，电流方向改变，极性随之改变。开关接a和接b时，电源正负极接入相反，电流方向改变，用安培定则可判断出A端极性发生反转。结合选项即可得出答案。
【解析】
1. 磁性强弱分析：
开关接a时，电路为螺线管的简单电路；开关接b时，螺线管与电阻R串联。电源电压相同，根据欧姆定律$I=\frac{U}{R}$，接b时电路总电阻增大，电流减小。由于电磁铁的磁性强弱与电流大小有关（匝数、铁芯不变时，电流越小磁性越弱），因此电磁铁磁性减弱。
2. 极性分析：
用安培定则判断：
开关接a时，电流从螺线管左端流入，右端流出，右手握住螺线管，四指指向电流方向，大拇指指向左端，故A端（右端）为南极；
开关接b时，电源正负极反转，电流从螺线管右端流入，左端流出，右手握住螺线管，四指指向电流方向，大拇指指向右端，故A端为北极。
因此A端极性由南极变为北极。
综上，电磁铁磁性减弱，A端由南极变为北极，对应选项D。
【答案】
D
【知识点】
电磁铁磁性强弱影响因素；安培定则；欧姆定律
【点评】
本题综合考查了电磁铁磁性强弱的影响因素、安培定则的应用以及欧姆定律的简单计算，需要学生熟练掌握相关知识点，并能结合电路变化分析物理量的变化，理清电流方向与极性的关系是解题关键。
【难度系数】
0.6
