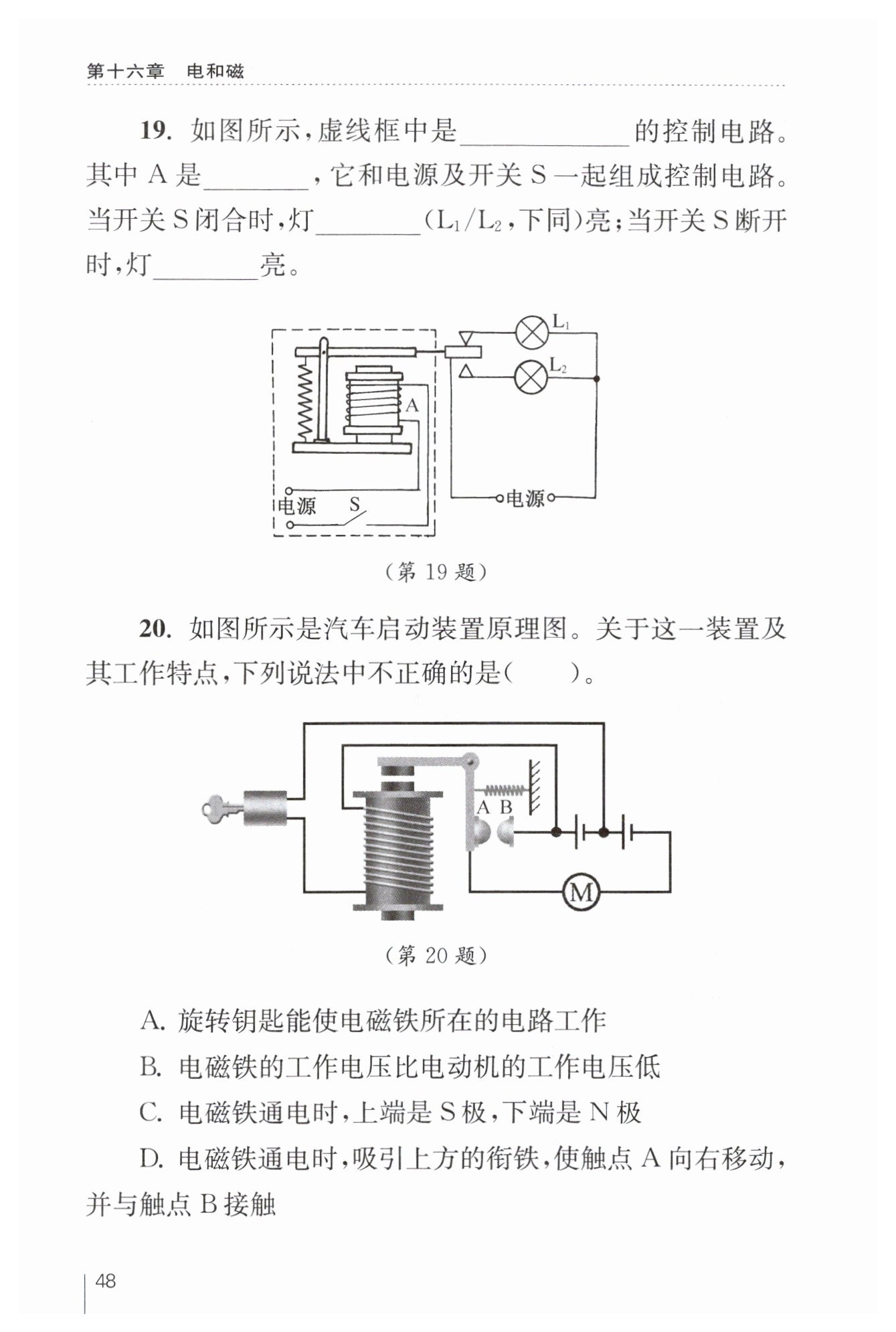

第48页 - 苏科版物理补充习题九年级上下册答案

电磁继电器

电磁铁

L₂

L₁

C

【分析】
首先观察装置结构，虚线框内的装置是电磁继电器的控制电路部分，其中A是电磁铁，它和电源、开关S组成控制电路。接下来分析工作电路：当开关S闭合时，控制电路接通，电磁铁产生磁性，吸引衔铁，使得衔铁与下方触点接触，工作电路中$L_2$所在支路接通，$L_2$亮；当开关S断开时，控制电路断开，电磁铁失去磁性，衔铁在弹簧作用下弹回，与上方触点接触，工作电路中$L_1$所在支路接通，$L_1$亮。
【解析】
1. 识别装置：图中虚线框内的是电磁继电器的控制电路，电磁继电器是利用电磁铁来控制工作电路的开关。
2. 确定部件：A是电磁铁，它是控制电路的核心部件，通电时产生磁性，断电时失去磁性。
3. 分析开关闭合时的工作状态：当开关S闭合，控制电路接通，电磁铁有磁性，吸引衔铁，使$L_2$所在的工作电路接通，因此$L_2$亮。
4. 分析开关断开时的工作状态：当开关S断开，控制电路断开，电磁铁无磁性，衔铁在弹簧拉力作用下复位，使$L_1$所在的工作电路接通，因此$L_1$亮。
【答案】
电磁继电器；电磁铁；$L_2$；$L_1$
【知识点】
电磁继电器工作原理；电磁铁的应用
【点评】
本题考查电磁继电器的基本结构与工作过程，需要明确控制电路和工作电路的关系，理解电磁铁磁性有无对工作电路的控制作用，是电磁继电器的基础考查题。
【难度系数】
0.6

【分析】
要找出不正确的说法，需结合电磁继电器的工作原理、安培定则、电路电压特点逐一分析选项：
1. 分析选项A：旋转钥匙相当于闭合电磁铁电路的开关，能使电磁铁所在电路接通工作，该说法正确。
2. 分析选项B：观察电路图，电磁铁电路由1节电池供电，电动机电路由2节串联电池供电，因此电磁铁工作电压更低，该说法正确。
3. 分析选项C：利用安培定则判断磁极，先确定螺线管的电流方向（电流从下端流入、上端流出），右手握住螺线管，四指指向电流环绕方向，大拇指指向上端，即上端为N极，下端为S极，因此该选项说法错误。
4. 分析选项D：电磁铁通电后产生磁性，吸引衔铁，使触点A右移与B接触，接通电动机电路，该说法正确。
综上，不正确的是选项C。
【解析】
选项A：旋转钥匙，电磁铁所在电路的开关闭合，电路接通，电磁铁正常工作，A说法正确。
选项B：电磁铁的供电电源为1节干电池，电动机的供电电源为2节干电池串联，因此电磁铁的工作电压小于电动机的工作电压，B说法正确。
选项C：根据安培定则，右手握住螺线管，电流从螺线管下端流入、上端流出，四指沿电流环绕方向，大拇指指向螺线管上端，即上端为N极，下端为S极，故该选项说法错误。
选项D：电磁铁通电后具有磁性，吸引上方衔铁，使触点A向右移动并与触点B接触，从而接通电动机的工作电路，D说法正确。
【答案】
C
【知识点】
电磁铁的工作原理；安培定则；电路电压特点
【点评】
本题考查电磁继电器的工作机制，需结合安培定则判断磁极、电路电压的比较等知识进行分析，重点在于准确判断螺线管的电流方向，避免磁极判断错误。
【难度系数】
0.6
