电能表
总开关
支路开关
插座
火
零
并联
零
火
地
金属电极
火
零
地
C
C
B
解：
$ P_{总}=UI=220\,\mathrm{V} × 15\,\mathrm{A}=3300\,\mathrm{W} $
$ P_{已}=40\,\mathrm{W} × 40 + 30\,\mathrm{W} × 20 = 1600\,\mathrm{W} + 600\,\mathrm{W}=2200\,\mathrm{W} $
$ P_{剩}=P_{总}-P_{已}=3300\,\mathrm{W}-2200\,\mathrm{W}=1100\,\mathrm{W} $
$ n=\frac{P_{剩}}{40\,\mathrm{W}}=\frac{1100\,\mathrm{W}}{40\,\mathrm{W}}=27.5 ，$取整数27盏。
答：该电路中还可以再接入27盏40W的电灯。
【分析】

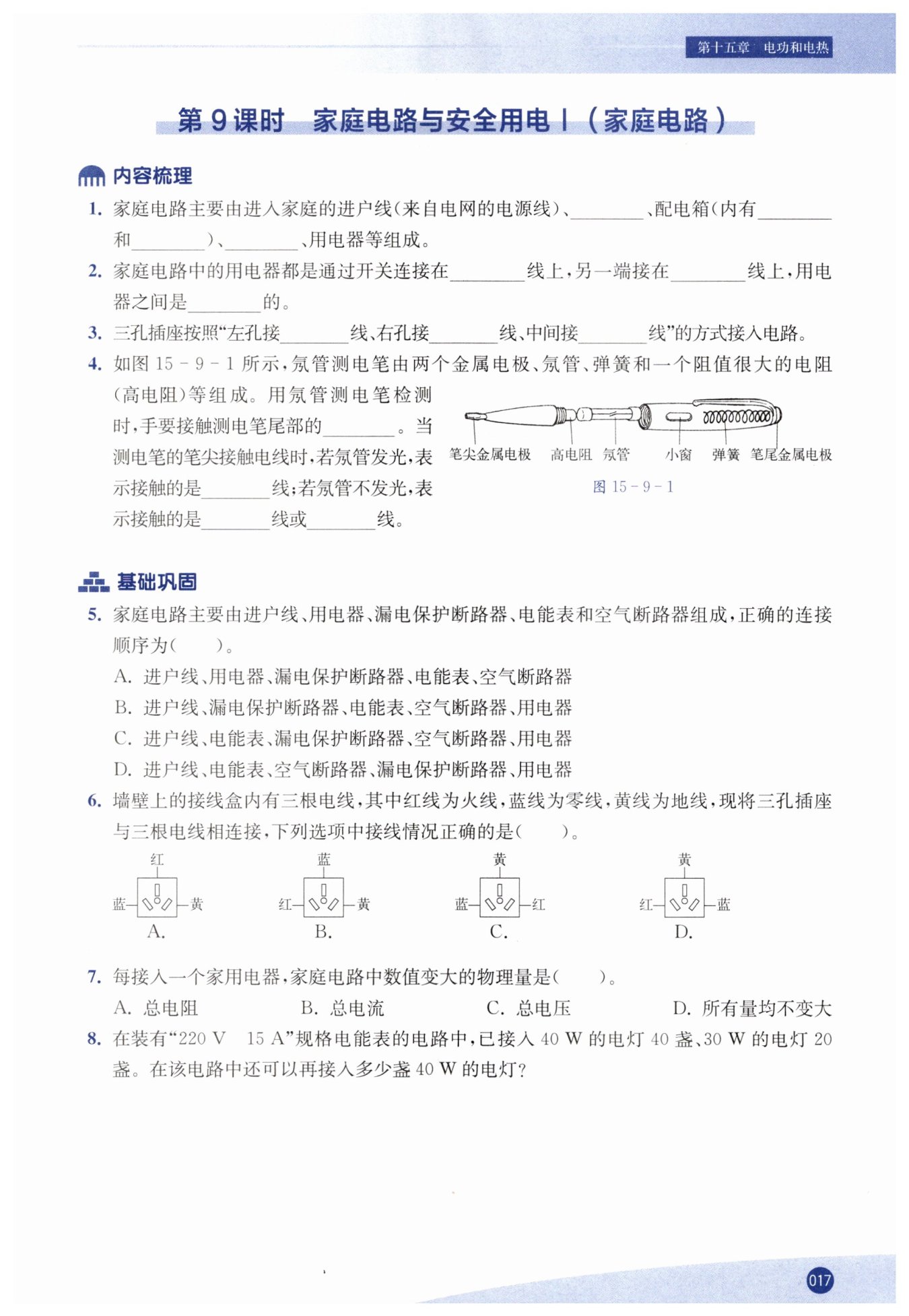

要解决这道题，需回忆家庭电路的完整组成及各部件的连接顺序：首先，进户线进入家庭后，首先连接的是用来计量用电量的电能表；接着是配电箱，配电箱内需要有控制整个家庭电路通断的总开关，以及控制不同支路的支路开关；在配电箱之后，除了用电器，还有为移动用电器提供供电接口的插座，这样家庭电路的主要组成就完整了。我们可以按照电流的流向和各部件的功能来依次确定每个空的答案。
【解析】
家庭电路的组成有固定的顺序和功能划分：
1. 进户线之后首先是电能表，用于记录家庭消耗的电能；
2. 配电箱内包含总开关（控制整个家庭电路的通断，方便检修）和支路开关（控制各支路电路，实现不同区域或用电器的独立控制）；
3. 除了用电器，家庭电路中还有插座，为可移动用电器（如手机充电器、台灯等）提供电源接口。
【答案】
电能表；总开关；支路开关；插座
【知识点】
家庭电路的组成
【点评】
本题考查家庭电路的基本组成，属于电学基础识记类题目，要求学生准确记忆家庭电路各部件的名称、位置和功能，是学习家庭电路相关知识的基础内容，有助于理解家庭电路的工作原理。
【难度系数】
0.8
【分析】
首先回忆家庭电路的安全连接规则：开关的作用是控制用电器通断，为保障用电安全，开关必须接在火线上，断开开关时用电器与火线断开，可避免触电风险；用电器另一端需接在零线上，形成完整电流回路。再考虑用电器的连接方式，家庭中各用电器需独立工作、互不影响，而并联电路具备各支路独立工作的特点，因此用电器之间为并联。
【解析】
1. 开关的接线：家庭电路中，开关要串联在火线上，这是因为断开开关时，能切断用电器与火线的连接，防止人体接触用电器时触电。
2. 用电器的接线：用电器的另一端连接在零线上，使电流从火线经开关、用电器流回零线，构成完整的电流通路。
3. 用电器的连接方式：由于家庭里每个用电器都需要独立工作（如开启台灯不影响冰箱运行），并联电路中各支路电压均为220V且互不影响，所以用电器之间是并联的。
【答案】
火；零；并联
【知识点】
家庭电路连接规则、用电器并联特点
【点评】
本题考查家庭电路的基础连接常识，属于必掌握的基础题，重点围绕安全用电的开关接线要求和用电器的连接方式展开，需牢记相关规则以保障用电安全和电路正常运行。
【难度系数】
0.8
【分析】
要解决这道题，需回忆家庭电路中三孔插座的接线规范。首先明确，三孔插座的接线有统一的安全标准，“左零右火中间地”是为同时保障用电器正常工作和用电安全设定的：左孔接零线、右孔接火线可满足用电器的电路导通需求，中间孔接地线能在用电器金属外壳漏电时，将电流导入大地，避免触电事故。解题时只需牢记这个固定的接线规则即可。
【解析】
根据家庭电路的安全用电规范，三孔插座需按照“左孔接零线、右孔接火线、中间接地线”的方式接入电路。
【答案】
零；火；地
【知识点】
三孔插座接线规则
【点评】
本题考查家庭电路中三孔插座的基础接线知识，属于必须牢记的安全用电常识，掌握该知识点对日常生活用电安全至关重要。
【难度系数】
0.9
【分析】
首先回忆测电笔的使用规范和工作原理：使用测电笔时，手必须接触笔尾的金属电极，这样才能让电流通过人体形成完整回路。当笔尖接触电线时，若氖管发光，说明有电流通过测电笔和人体，此时接触的是火线；若氖管不发光，说明没有形成有效电流回路，可能接触的是零线（零线与大地电压为0），也可能是地线（地线直接接大地，无电位差）。
【解析】
1. 测电笔的使用要求：手要接触测电笔尾部的金属电极，使测电笔、人体与大地形成通路，这样才能检测出火线。
2. 当笔尖接触火线时，火线、测电笔、人体、大地构成回路，有电流通过氖管，氖管发光。
3. 当接触零线时，零线与大地之间没有电位差，无法形成电流回路，氖管不发光；接触地线时，地线直接连接大地，与大地电位相同，同样没有电流通过氖管，氖管也不发光。
【答案】
金属电极；火；零；地
【知识点】
测电笔的使用；火线零线判别；测电笔工作原理
【点评】
本题考查家庭电路中测电笔的相关知识，属于基础必掌握内容，需牢记测电笔的使用方法及不同线路对应的氖管发光情况，是家庭电路部分的常考知识点。
【难度系数】
0.8
【分析】
要解决这道题，需结合家庭电路各元件的作用梳理连接逻辑：首先，电能表用于计量家庭总用电量，必须接在进户线之后的最前端，保证所有进入家庭的电流都经过它，计量才准确；其次，漏电保护断路器是防止漏电触电的装置，需在总过载保护装置前接入；然后空气断路器负责过载、短路保护，最后连接用电器，让所有用电器处于保护装置的防护范围内。按照“进户线→电能表→保护装置→用电器”的逻辑，逐一匹配选项即可得出正确答案。
【解析】
家庭电路的连接需遵循“先计量，再保护，后用电”的原则，具体顺序如下：
1. 进户线作为电源入口，首先连接电能表，电能表的作用是计量整个家庭消耗的总电能，必须让所有进入家庭的电流都经过它，因此需接在最前端；
2. 电能表之后连接漏电保护断路器，该装置可在电路发生漏电时迅速切断电路，避免触电事故；
3. 接着连接空气断路器，它能在电路过载或短路、电流超出额定值时自动断开，保护电路和用电器；
4. 最后连接用电器，使所有用电器都处于保护装置的防护之下。
对比选项，符合该连接顺序的是C选项。
【答案】
C
【知识点】
家庭电路连接顺序、电能表的作用、保护装置的功能
【点评】
本题考查家庭电路的基础连接知识，核心是牢记各元件的作用和连接逻辑，容易混淆漏电保护断路器与空气断路器的先后顺序，需通过理解元件功能来记忆，是家庭电路部分的常考基础题。
【难度系数】
0.6
【分析】
要解决这道题，首先需要明确三孔插座的接线规则：三孔插座遵循“左零右火中间地”的接线原则，也就是左侧插孔接零线，右侧插孔接火线，上方插孔接地线。接下来我们需要结合题目中给出的电线对应关系（红线为火线，蓝线为零线，黄线为地线），逐一核对每个选项的接线是否符合这个规则。
【解析】
根据三孔插座“左零右火中间地”的接线规范，结合题目里红线是火线、蓝线是零线、黄线是地线的信息，对各选项分析如下：
1. 选项A：左孔接蓝线（零线），右孔接黄线（地线），上孔接红线（火线），右孔和上孔的接线不符合规则，错误。
2. 选项B：左孔接红线（火线），右孔接黄线（地线），上孔接蓝线（零线），三个插孔的接线均不符合规则，错误。
3. 选项C：左孔接蓝线（零线），右孔接红线（火线），上孔接黄线（地线），完全符合“左零右火中间地”的接线规则，正确。
4. 选项D：左孔接红线（火线），右孔接蓝线（零线），上孔接黄线（地线），左右插孔的接线接反，不符合规则，错误。
【答案】
C
【知识点】
三孔插座接线规则
【点评】
本题考查家庭电路中三孔插座的正确接线方式，属于生活用电的基础知识点，需要牢记“左零右火中间地”的接线原则，同时能准确区分火线、零线、地线的对应连接位置，这对安全用电至关重要。
【难度系数】
0.7
【分析】
首先明确家庭电路中各家用电器的连接方式为并联。接着逐一分析各选项对应的物理量变化：家庭电路的电源电压固定为220V，总电压保持不变；根据并联电阻的特性，并联的用电器越多，总电阻越小；再结合欧姆定律$I=\frac{U}{R}$，电源电压$U$不变，总电阻$R$减小，总电流$I$会随之增大，由此可判断出数值变大的物理量。
【解析】
家庭电路中各家用电器采用并联连接方式，具体分析如下：
1. 总电压分析：家庭电路的电源电压为220V，接入家用电器后，总电压始终等于电源电压，保持不变，因此C选项错误；
2. 总电阻分析：并联电路中，并联的电阻越多，总电阻越小（相当于增大了导体的横截面积），所以每接入一个家用电器，总电阻会变小，A选项错误；
3. 总电流分析：根据欧姆定律$I=\frac{U}{R}$，电源电压$U$不变，总电阻$R$减小，可推导得出总电流$I$变大，故B选项正确；
4. D选项“所有量均不变大”显然不符合上述分析，错误。
【答案】
B
【知识点】
家庭电路的连接；并联电路的特点；欧姆定律的应用
【点评】
本题围绕家庭电路的基本规律展开，核心考查并联电路的电压、电阻、电流特性，以及欧姆定律的应用，属于基础类题型，需要熟练掌握家庭电路的连接方式和并联电路的电学规律。
【难度系数】
0.7
【分析】
要解决这个问题，需按以下思路逐步分析：
1. 首先根据电能表“220V 15A”的规格，利用公式$P=UI$计算出电路允许接入的最大总功率，这是电路能承受的功率上限；
2. 接着计算已接入电路的所有电灯的总功率，分别算出40W电灯和30W电灯的总功率后相加；
3. 用电路允许的最大总功率减去已接入的总功率，得到剩余可利用的功率；
4. 最后用剩余功率除以每盏40W电灯的功率，得到还能接入的电灯数量，注意电灯数量必须是整数，由于不能超过电路允许功率，需向下取整，不能四舍五入。
【解析】
1. 计算电路允许的最大总功率：
$ P_{总}=UI=220\,\mathrm{V} × 15\,\mathrm{A}=3300\,\mathrm{W} $
2. 计算已接入用电器的总功率：
$ P_{已}=40\,\mathrm{W} × 40 + 30\,\mathrm{W} × 20 = 1600\,\mathrm{W} + 600\,\mathrm{W}=2200\,\mathrm{W} $
3. 计算剩余可接入的总功率：
$ P_{剩}=P_{总}-P_{已}=3300\,\mathrm{W}-2200\,\mathrm{W}=1100\,\mathrm{W} $
4. 计算还能接入的40W电灯数量：
$ n=\frac{P_{剩}}{40\,\mathrm{W}}=\frac{1100\,\mathrm{W}}{40\,\mathrm{W}}=27.5 $，由于电灯数量为整数，且不能超过电路允许功率，故取整数27盏。
答：该电路中还可以再接入27盏40W的电灯。
【答案】
27盏
【知识点】
电功率的计算、电能表参数应用
【点评】
本题主要考察电能表参数的理解与电功率的综合计算，核心是明确电路允许的最大总功率由电能表参数决定，实际电路总功率不能超过该值，同时要注意实际问题中取整数的原则，避免因过度接入用电器导致电路过载。
【难度系数】
0.7
