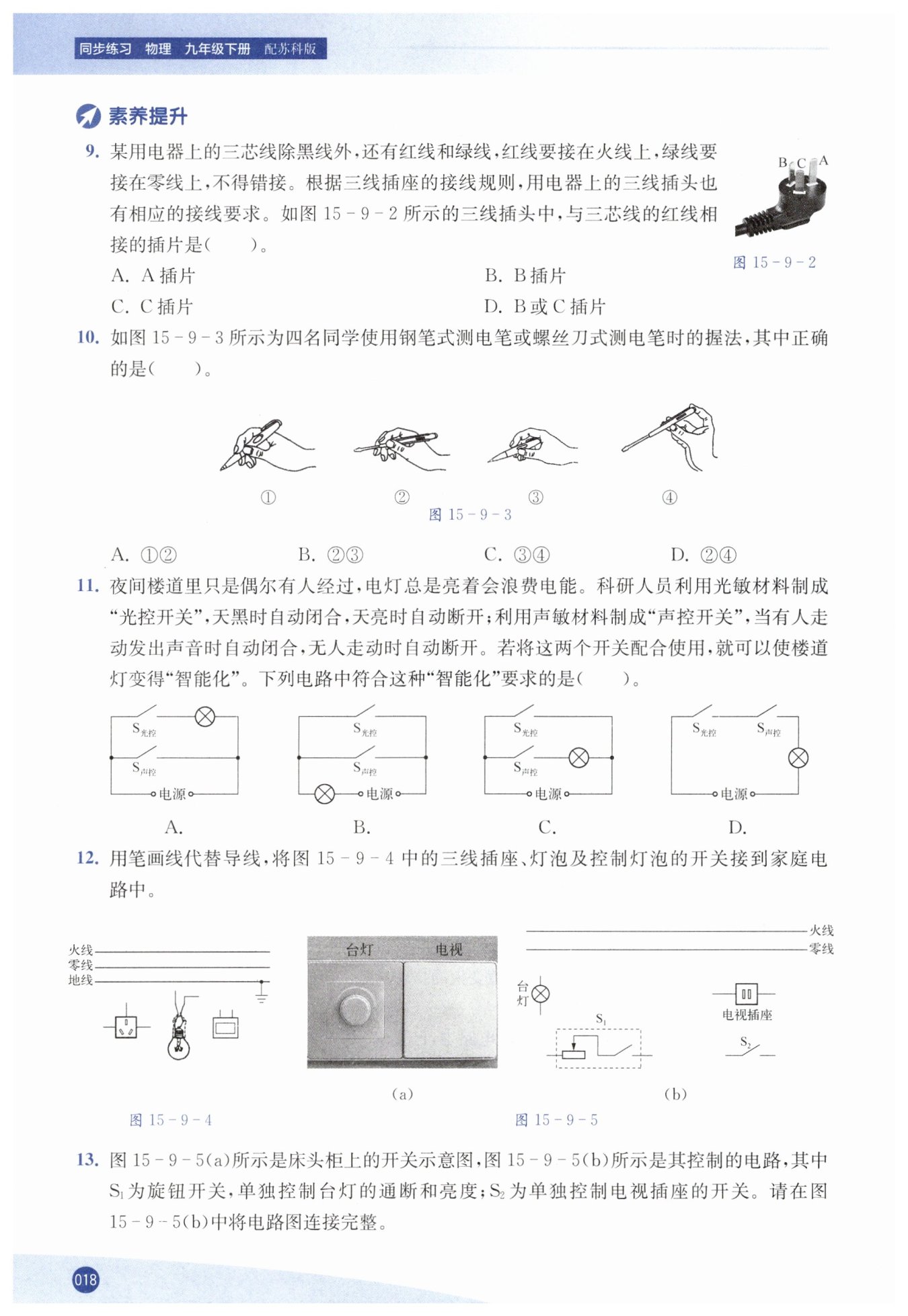

第18页 - 同步练习九年级物理苏科版江苏凤凰科学技术出版社

B

C

D

【分析】
要解决此题，需理清三线插头与插座的接线对应关系：
1. 首先明确三线插座的核心接线规则：面对插座正面为“左零右火中间地”，而从插座背面接线时，火线对应左侧接线柱，零线对应右侧接线柱，以此保证正面的左零右火布局。
2. 三线插头的插片与插座的接线柱一一匹配，插头的B插片（正面左侧）对应插座背面的火线接线柱，即该插片接火线；A插片对应零线，C插片对应地线。
3. 题目中要求红线接火线，因此红线应与对应火线的B插片相接。
【解析】
根据家庭电路中三线插座的接线规则：面对插座正面遵循“左零右火中间地”，对应插座背面的火线接线柱在左侧。三线插头的B插片与插座背面的火线接线柱对应，即B插片用于接火线。题目中明确红线需接在火线上，因此与红线相接的插片是B插片。
【答案】
B
【知识点】
三线插头接线规则；家庭电路接线规范
【点评】
本题考查家庭电路中三线插头的接线应用，关键是掌握“左零右火中间地”的插座接线原则，并准确理解插头插片与插座接线柱的对应关系，避免因正背面视角混淆而出错。
【难度系数】
0.6

【分析】
要解决这道题，首先需明确测电笔的正确使用规则：使用测电笔时，手必须接触测电笔尾部的金属体（或笔卡），这样才能让电流通过测电笔、人体形成回路，从而检测出火线；同时绝对不能接触笔尖的金属体，否则会有触电风险。接下来逐个分析四个握法：
1. 分析①：手没有接触测电笔尾部的金属体，无法形成检测回路，不能正确检测火线，握法错误；
2. 分析②：手接触了笔尖的金属体，会直接接触火线，存在触电危险，握法错误；
3. 分析③：手接触了测电笔尾部的金属体，符合正确使用要求，握法正确；
4. 分析④：手接触了螺丝刀式测电笔的尾部金属部分，能形成检测回路，握法正确。
综上，正确的是③和④，对应选项C。
【解析】
测电笔的正确使用要求：手必须接触测电笔尾部的金属体（或笔卡），严禁接触笔尖金属体。
①：手未接触尾部金属体，无法形成检测回路，操作错误；
②：手接触笔尖金属体，易引发触电事故，操作错误；
③：手接触尾部金属体，符合操作规范，正确；
④：手接触螺丝刀式测电笔的尾部金属部分，符合操作规范，正确。
因此正确的握法是③④，对应选项C。
【答案】
C
【知识点】
测电笔的使用
【点评】
本题考查测电笔的正确使用方法，需结合测电笔的工作原理，区分不同类型测电笔的正确握法，牢记“接触尾部金属体、不碰笔尖金属体”的核心要求，避免检测错误和触电风险。
【难度系数】
0.7

【分析】
要解决这道题，首先得明确题目中的“智能化”要求：只有在天黑（光控开关自动闭合）且有声音（声控开关自动闭合）这两个条件同时满足时，楼道灯才会发光。我们需要根据这个要求，按以下思路分析：
1. 先理清开关的工作逻辑：两个条件必须同时满足电路才通路，说明光控开关、声控开关应和灯串联（串联电路中，所有元件需同时导通，电路才能工作）。
2. 再逐个分析选项，判断哪种连接方式能实现“只有两个开关都闭合，灯才亮”的效果，同时排除会造成短路、不符合节能要求的电路。
【解析】
根据题目要求，楼道灯需在“天黑（光控开关闭合）且有声音（声控开关闭合）”时才发光，即两个开关必须同时闭合，电路才形成通路，因此光控开关、声控开关应与灯串联。对各选项逐一分析：
选项A：声控开关闭合时，会将灯泡短路，同时造成电源短路，不仅灯不发光，还会损坏电源，不符合要求；
选项B：光控开关与声控开关并联，只要其中一个开关闭合，灯就会发光（比如天亮时，只要有声音，声控开关闭合灯就亮），不符合“天黑且有声音才亮”的节能要求；
选项C：光控开关闭合时，直接将电源短路，会损坏电源；且天黑时光控开关闭合，灯泡被短路，无论是否有声音，灯都不发光，不符合要求；
选项D：光控开关、声控开关、灯泡串联，只有当光控开关（天黑闭合）和声控开关（有声音闭合）同时闭合时，电路才通路，灯泡发光，完全符合题目中的“智能化”要求。
【答案】
D
【知识点】
串联电路特点，电路三种状态
【点评】
本题考查串并联电路的设计，核心是理解两个开关的工作逻辑，明确“两个条件同时满足才工作”的需求对应串联电路的连接方式，同时要注意识别电路中的短路情况，避免错误设计。
【难度系数】
0.6

【分析】
要解决这个家庭电路连接问题，需明确各元件的安全接线规则：
1. 灯泡与开关：为保障用电安全，开关必须串联在火线上，断开开关时灯泡与火线断开，避免触电；灯泡顶端金属点接火线，螺旋套接零线。
2. 三线插座：遵循“左零右火中间地”原则，左孔接零线、右孔接火线、中间孔接地线，可防止用电器漏电引发触电。
我们可以先完成灯泡与开关的连接，再进行三线插座的接线，逐步完成电路搭建。
【解析】
1. 灯泡与开关的连接：
从电源火线引出导线，接入开关的一端；
开关另一端引出导线，连接到灯泡的顶端金属触点；
电源零线直接引出导线，连接到灯泡的螺旋套。
2. 三线插座的连接：
电源零线连接到插座左侧插孔；
电源火线连接到插座右侧插孔；
电源地线连接到插座中间插孔。
（具体连接可参考参考答案中的图示）
【答案】
按照上述接线规则完成的电路连接（如参考答案图示所示）
【知识点】
家庭电路接线规则、开关与灯泡连接、三线插座接线
【点评】
本题考查家庭电路的基础连接操作，核心是掌握开关与用电器、三线插座的安全接线规范，是生活用电的必备知识，也是电学基础考点，需牢记接线原则保障用电安全。
【难度系数】
0.6

【分析】
要完成该家庭电路的连接，需遵循家庭电路的核心连接规则：开关必须接在火线上（确保断开开关时用电器不带电，保障安全）；用电器与控制它的开关串联；插座遵循“左零右火”的连接原则。
具体思考步骤：
1. 台灯支路：旋钮开关$S_1$（含滑动变阻器）需与台灯串联，且$S_1$要接在火线上，这样既能控制台灯通断，又能通过滑动变阻器调节亮度，同时保障安全；台灯的另一端接零线。
2. 电视插座支路：开关$S_2$需控制插座的火线，因此火线先接$S_2$，再接入插座的一个接线柱，零线直接接入插座的另一个接线柱，确保断开$S_2$时插座不带电。
【解析】
1. 台灯支路连接：
从火线引出导线，连接到旋钮开关$S_1$的左端，$S_1$的右端连接台灯的上端接线柱；台灯的下端接线柱连接到零线。
2. 电视插座支路连接：
从火线引出导线，连接到开关$S_2$的左端，$S_2$的右端连接电视插座的右接线柱；电视插座的左接线柱连接到零线。
（连接后的电路图如下）
【答案】
正确连接的电路图：
![正确连接图](https://thumb.zyjl.cn/pic19/pageDataEdit/2026-03-25/0c61eb36e61afa6b078ec18890004495.png)
【知识点】
1. 家庭电路连接规则
2. 开关与用电器的串联要求
3. 插座的“左零右火”连接原则
【点评】
本题结合生活中常见的床头柜用电器控制场景，考查家庭电路的实际应用连接，既需要掌握家庭电路的安全连接原则，又要结合用电器的功能需求（台灯亮度调节、插座通断控制）分析，注重理论联系实际，同时强化安全用电的意识。
【难度系数】
0.6
