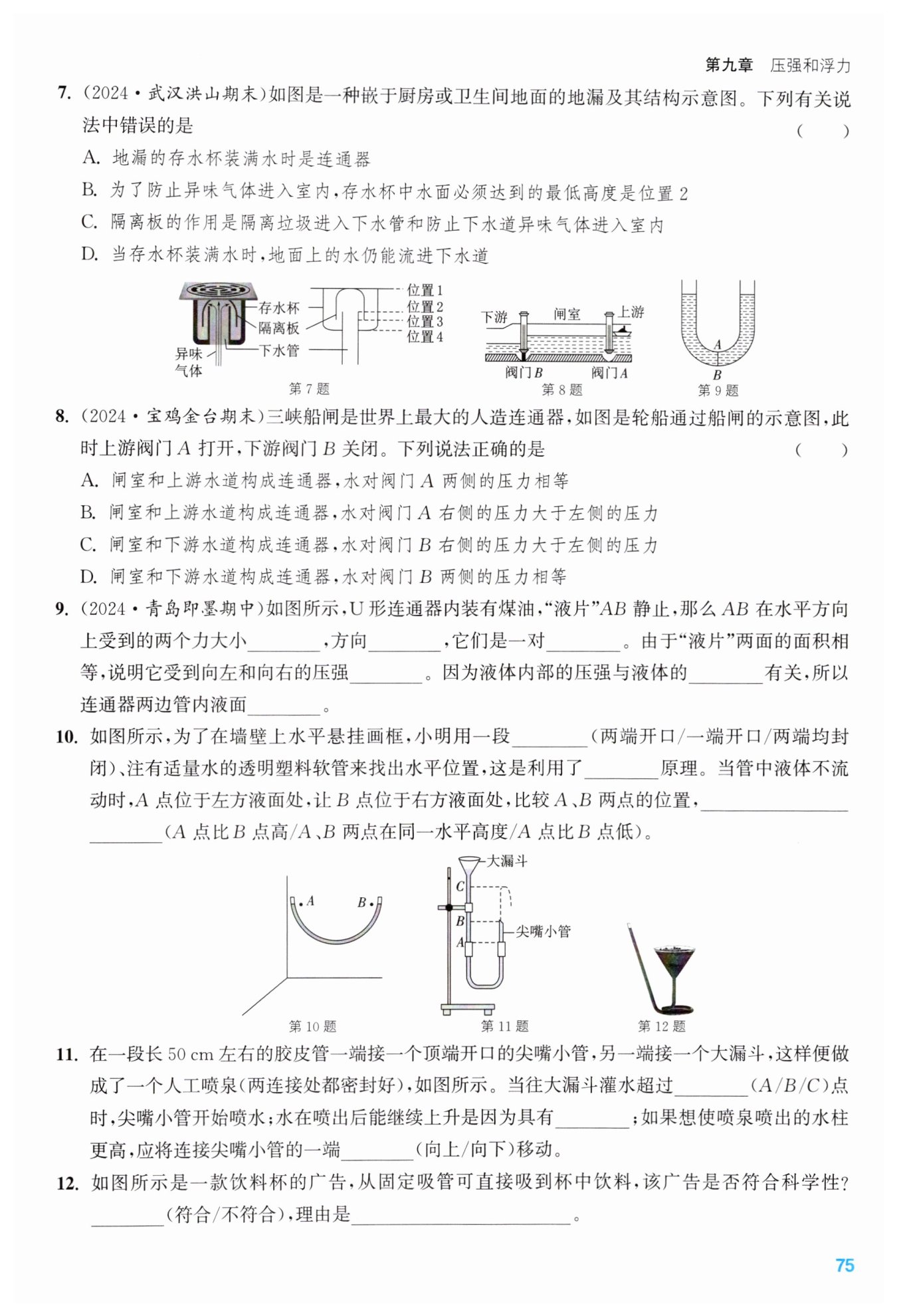

第75页

信息发布者：
B
A
相等
相反
平衡力
相等
深度
相平
两端开口
连通器
A、B两点在同一
水平高度
B
惯性
向下
不符合
吸管和饮料杯中的液面不相平
【分析】
本题要求选出错误说法，解题思路为：先回忆连通器的定义（上端开口、底部相连通的容器）和水封防异味的原理，再逐个分析选项：
1. 分析A选项：判断存水杯装满水时是否符合连通器的特点，若符合则A正确；
2. 分析B选项：明确防止异味进入室内的水封要求，水面需完全封住隔离板下方的通道，判断最低高度是否为位置2；
3. 分析C选项：结合隔离板的结构，判断其阻挡垃圾和配合水封防异味的作用是否正确；
4. 分析D选项：利用连通器原理，判断存水杯装满水时地面水能否流入下水道。
通过以上分析，确定错误选项。
【解析】
A. 连通器是上端开口、底部相连通的容器，存水杯装满水时，存水杯与下水管底部连通，上端均开口，符合连通器的特点，故A正确；
B. 为防止异味气体进入室内，存水杯中的水面必须达到位置3，这样才能通过水封完全阻断异味气体进入室内的通道，若仅到位置2，异味气体仍可从隔离板下方的空隙进入室内，故B错误；
C. 隔离板可以阻挡地面的垃圾进入下水管，同时配合存水杯的水封结构，能够防止下水道的异味气体进入室内，故C正确；
D. 当存水杯装满水时，存水杯与下水管构成连通器，根据连通器原理，地面上的水流入后会流进下水道，故D正确。
综上，错误的说法是B选项。
【答案】
B
【知识点】
连通器原理，水封防异味
【点评】
本题结合生活中常见的地漏装置，考查连通器原理的实际应用，需要学生将物理知识与生活场景结合，理解水封防异味的原理，培养学生运用物理知识解决实际问题的能力。
【难度系数】
0.6
解：当上游阀门A打开，下游阀门B关闭时，闸室和上游水道底部连通，上端开口，构成连通器。根据连通器原理，静止时液面相平，即闸室与上游水道水面高度相同。由液体压强公式$p = \rho gh$可知，阀门A两侧水的深度$h$相同，密度$\rho$相同，所以两侧压强$p$相等。又因阀门A两侧受力面积相同，由$F = pS$可得，水对阀门A两侧的压力相等。故正确答案为A。
【分析】
首先，液片AB静止，处于平衡状态，根据平衡状态的受力特点，可分析其水平方向受力情况；接着利用压强公式$p=\frac{F}{S}$，结合受力情况推导压强关系；再根据液体压强公式$p=\rho gh$，结合同种液体的特点，分析液面的情况，同时联系连通器的原理完成填空。
1. 先从液片的运动状态入手，静止的物体受力平衡，所以水平方向的两个力满足二力平衡的条件；
2. 再通过力与压强的关系，结合面积相等的条件，推导压强的关系；
3. 最后利用液体压强的影响因素，结合同种液体的特点，得出液面的状态。
【解析】
1. 液片AB静止，处于平衡状态，在水平方向上受到向左和向右的两个力，根据二力平衡的条件，这两个力大小相等，方向相反，它们是一对平衡力；
2. 由压强公式$ p = \frac{F}{S} $可知，液片两面的面积$ S $相等，受力$ F $相等，因此它受到向左和向右的压强相等；
3. 液体内部的压强公式为$ p = \rho gh $，这里容器内是同种煤油（密度$ \rho $相同），压强相等则深度$ h $相同，说明液体内部的压强与液体的深度有关，因此连通器两边管内液面相平。
【答案】
相等 相反 平衡力 相等 深度 相平
【知识点】
二力平衡条件、液体压强的影响因素、连通器原理
【点评】
本题将二力平衡知识、液体压强规律与连通器原理相结合，考查对基础力学和液体压强知识的综合应用能力，抓住“液片静止”这一突破口，逐步推导即可得出结论，是对基础知识的典型考查。
【难度系数】
0.7
【分析】
要解决这道题，我们可以分三步思考：
1. 确定塑料软管的开口类型：连通器的结构要求上端开口、底部相连通，所以为了构成连通器，软管需要两端开口；
2. 明确所用原理：这种两端开口、底部相连通且装有液体的装置，是利用了连通器原理；
3. 判断A、B两点的位置：根据连通器的特点，当管内液体不流动时，各容器中的液面保持相平，因此作为两处液面位置的A、B两点在同一水平高度。
【解析】
1. 连通器的结构特点是上端开口、底部相连通，因此用来找水平位置的透明塑料软管需要两端开口；
2. 注有适量水的两端开口塑料软管，底部相连通，符合连通器的特征，这是利用了连通器原理；
3. 根据连通器的工作特点：当连通器内装有同种液体且液体不流动时，各容器中的液面保持相平，因此A、B两点在同一水平高度。
【答案】
两端开口；连通器；A、B两点在同一水平高度
【知识点】
连通器原理、连通器结构特点
【点评】
本题结合生活实例考察连通器原理的应用，需要学生理解连通器的结构和工作原理，将物理知识与生活实际结合，属于基础应用型题目，注重对知识应用能力的考察。
【难度系数】
0.8
【分析】
首先，根据液体压强的原理，当大漏斗内的水面高度超过尖嘴小管的顶端（B点）时，尖嘴小管处的水受到的内部压强大于外界大气压，水就会被压出形成喷泉；水喷出后，由于具有惯性，会保持原来向上的运动状态，所以能继续上升；根据液体压强公式$p=\rho gh$，要使喷泉的水柱更高，需要增大尖嘴处的液体压强，也就是增大水的深度，因此将连接尖嘴小管的一端向下移动，可增大漏斗水面与尖嘴的高度差，从而增大压强，让水柱更高。
【解析】
1. 当往大漏斗灌水时，液体压强随深度增加而增大，当水面超过B点时，尖嘴小管处的水受到的内部压强超过外界大气压，水会从尖嘴小管喷出；
2. 水喷出后，由于具有惯性，要保持原来向上的运动状态，因此能继续上升；
3. 根据液体压强公式$p=\rho gh$，要增大喷出的水柱高度，需增大尖嘴处的压强，即增大漏斗内水面与尖嘴的高度差，所以将连接尖嘴小管的一端向下移动，可增大该高度差，使压强更大，水柱更高。
【答案】
B；惯性；向下
【知识点】
液体压强特点；惯性；液体压强公式应用
【点评】
本题结合人工喷泉实例，综合考查液体压强应用与惯性知识，需将物理原理与实际装置结合分析，理解深度对液体压强的影响是解题关键。
【难度系数】
0.6
【分析】
首先回忆连通器的相关知识：上端开口、底部相连通的容器称为连通器，当连通器内装有同种液体且液体不流动时，各容器中的液面总保持相平。观察题图中的饮料杯和吸管，二者底部相连通、上端开口，属于连通器。正常情况下，当液体静止时，吸管内的液面应该和杯内液面相平，但图中吸管液面与杯内液面不相平，这违背了连通器原理，所以该广告不符合科学性。
【解析】
该饮料杯与吸管构成连通器，根据连通器原理，当容器内装有同种液体且液体静止时，各部分的液面应保持相平。但图中吸管内的液面和饮料杯中的液面不相平，违背了连通器的工作原理，因此该广告不符合科学性。
【答案】
不符合；吸管和饮料杯中的液面不相平
【知识点】
连通器原理
【点评】
本题考查连通器原理在生活场景中的应用，解题的关键是准确识别连通器，并结合连通器的特点分析实际问题，体现了物理知识与生活实际的联系。
【难度系数】
0.6
