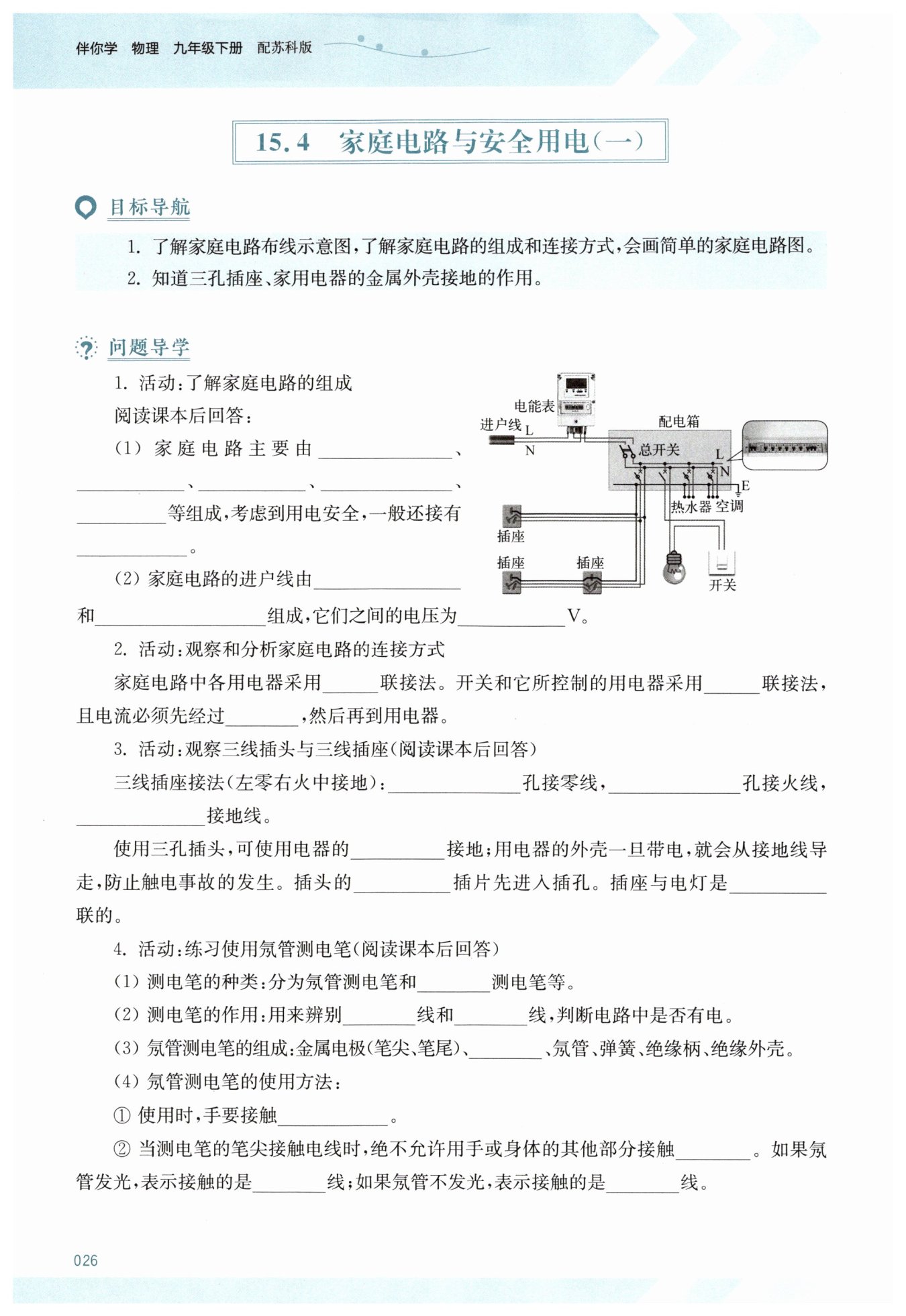

第26页

信息发布者：

进户线
电能表
总开关
用电器
插座
保险丝（或空气开关）
火线（$\mathrm{L}$）
零线（$\mathrm{N}$）
220
并
串
开关
左
右
上
金属外壳
接地
并
感应式
火
零
高电阻
笔尾金属体
笔尖金属体
火
零
【分析】
要解决这道题，需回忆家庭电路的相关基础知识：
1. 对于家庭电路的组成，从进户开始，依次是进户线、电能表（计量用电量）、总开关（控制整个电路通断），之后连接用电器、插座，为保障用电安全，还需接入保险丝（或空气开关）起到过载保护作用。
2. 进户线分为火线（标识为L）和零线（标识为N），家庭电路中火线与零线之间的标准电压为220V，这是生活用电的基础常识。
【解析】
(1) 家庭电路的组成按照供电顺序和功能，主要由进户线、电能表、总开关、用电器、插座等组成，为了用电安全，一般还接有保险丝（或空气开关），用于在电路过载或短路时切断电路，保护用电设备和线路。
(2) 家庭电路的进户线由火线（$\mathrm{L}$）和零线（$\mathrm{N}$）组成，根据生活用电标准，它们之间的电压为220V。
【答案】
(1) 进户线；电能表；总开关；用电器；插座；保险丝（或空气开关）
(2) 火线（$\mathrm{L}$）；零线（$\mathrm{N}$）；220
【知识点】
家庭电路组成；家庭电路电压；进户线构成
【点评】
本题考查家庭电路的基础知识点，属于识记类题目，需要准确牢记课本中家庭电路的组成结构和基本参数，是学习家庭电路知识的基础内容。
【难度系数】
0.9
【分析】
首先思考家庭电路中用电器的工作特点：各用电器需要独立工作、互不影响，因此应采用并联接法；接着考虑开关的作用，开关要控制用电器的通断，必须与所控制的用电器串联，这样才能通过开关的通断控制电流是否流向用电器；最后从安全用电角度，电流需先经过开关再到用电器，断开开关时用电器与火线断开，可避免触电风险。
【解析】
1. 家庭电路中，各用电器工作时互不影响，为保证它们独立工作，采用并联联接法；
2. 开关的功能是控制用电器的通断，只有将开关与它所控制的用电器串联，才能实现对用电器的有效控制；
3. 为保障用电安全，电流必须先经过开关，再流向用电器，这样断开开关时，用电器与火线切断，能防止人接触用电器时发生触电事故。
【答案】
并；串；开关
【知识点】
家庭电路连接、开关与用电器连接、安全用电接线
【点评】
本题考查家庭电路的基本连接规则及安全用电常识，属于电学基础题型，是掌握家庭电路知识的必备内容，需牢记相关连接原则并理解其原理。
【难度系数】
0.9
【分析】
首先回忆三线插座的核心接法“左零右火中接地”，这里的“中”指的是插座上方的孔，由此可确定三个孔的接线位置；接着思考三孔插头的作用，它是为了让用电器的金属外壳与大地相连，避免外壳带电引发触电，而插头的接地插片设计得更长，能保证先接地再通电，提升安全性；最后结合家庭电路的连接特点，插座和电灯需独立工作，因此是并联关系。按照这个思路依次对应题目中的空格进行填写。
【解析】
根据三线插座“左零右火上接地”的标准接法：
1. 左孔接零线，右孔接火线，上孔接地线；
2. 三孔插头的作用是让用电器的金属外壳接地，当外壳带电时，电流会通过接地线导走，防止触电；
3. 插头的接地插片设计得更长，会先进入插孔，确保通电前先完成接地；
4. 在家庭电路中，插座与电灯需要各自独立工作，互不影响，因此是并联的。
【答案】
左
右
上
金属外壳
接地
并
【知识点】
三线插座接法、三孔插头作用、家庭电路并联连接
【点评】
本题考查家庭电路中三线插座与三孔插头的相关知识，属于安全用电的基础内容，牢记接线规则和安全原理是解题关键，有助于理解防止触电事故的机制。
【难度系数】
0.8
【分析】
这道题是对测电笔相关基础知识的考查，我们可以分模块回忆测电笔的知识点来逐一填空：
1. 对于测电笔的种类，除了常见的氖管测电笔，还有感应式测电笔；
2. 测电笔的核心作用就是辨别火线和零线，判断电路是否带电；
3. 回忆氖管测电笔的组成，其中高电阻是重要部件，能起到限流保护作用；
4. 使用氖管测电笔时，要牢记操作规范：手必须接触笔尾金属体形成回路，不能接触笔尖金属体防止触电；氖管发光说明接触的是火线，不发光则是零线。
【解析】
(1) 测电笔的种类里，除氖管测电笔外，还有感应式测电笔，故填“感应式”；
(2) 测电笔的作用是辨别火线和零线，判断电路是否有电，故依次填“火”“零”；
(3) 氖管测电笔的组成包含高电阻，它能限制电流大小，保护人体，故填“高电阻”；
(4) ① 使用氖管测电笔时，手要接触笔尾金属体，这样才能形成回路使氖管可能发光；
② 使用时绝不允许接触笔尖金属体，避免触电；氖管发光说明接触的是火线，不发光则是零线，故依次填“笔尾金属体”“笔尖金属体”“火”“零”。
【答案】
(1) 感应式
(2) 火；零
(3) 高电阻
(4) ① 笔尾金属体
② 笔尖金属体；火；零
【知识点】
1. 测电笔的种类与组成
2. 测电笔的作用
3. 测电笔的使用方法
【点评】
本题属于电学基础题，重点考查测电笔的种类、作用、组成及使用方法这些核心知识点，内容较为基础，需要学生准确牢记相关细节，是生活用电部分的必掌握内容。
【难度系数】
0.8
