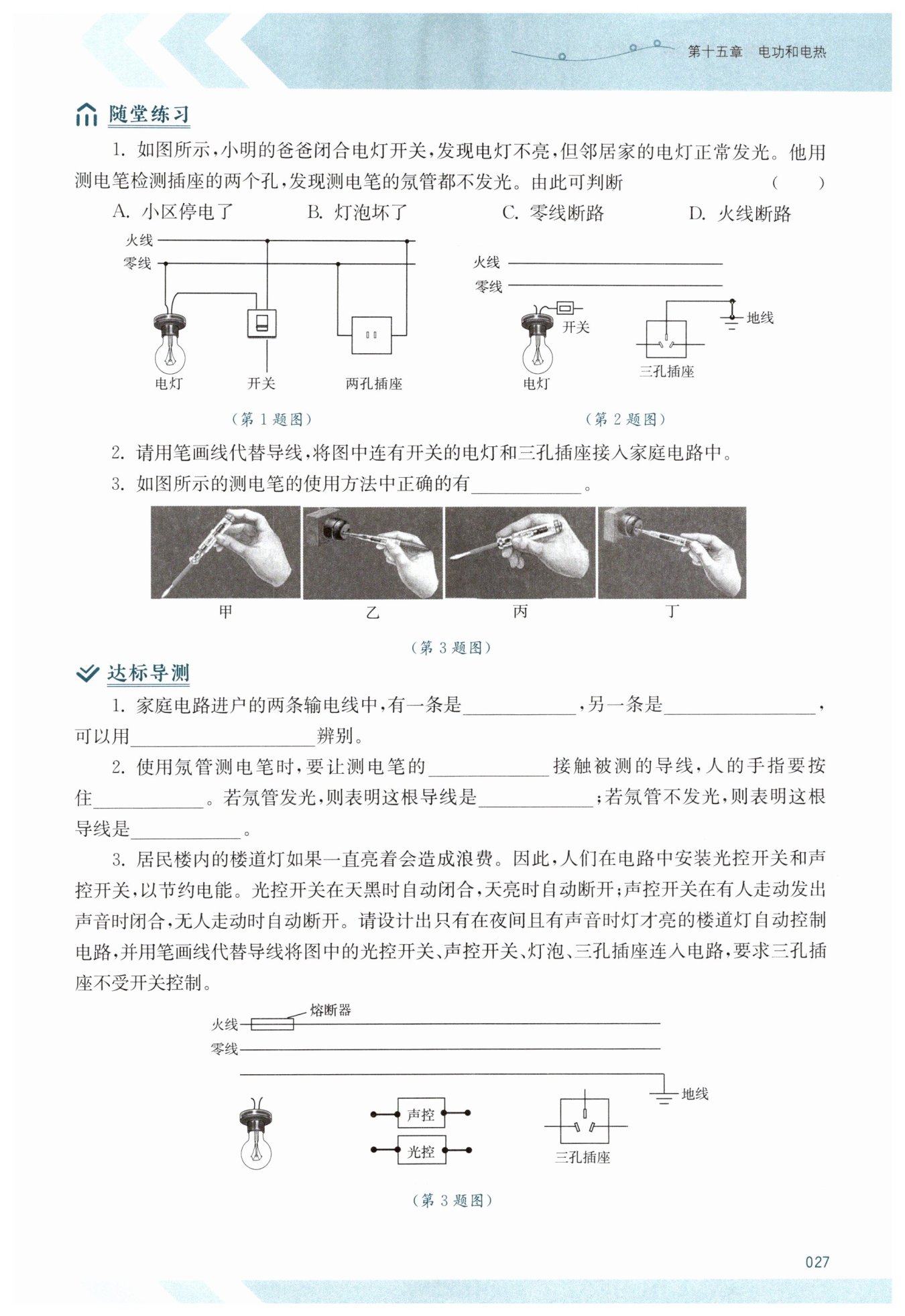

第27页

信息发布者：
D
甲、丁
火线
零线
测电笔
金属笔尖
金属笔尾
火线
零线
【分析】
首先，邻居家电灯正常发光，说明小区的供电系统是正常的，可直接排除小区停电的可能。接下来分析测电笔的检测结果：测电笔接触火线时氖管发光，接触正常零线时氖管不发光。现在检测插座两个孔氖管都不发光，说明插座的两个孔都没有与火线连通。
若灯泡坏了，只是小明家的电灯支路故障，插座的火线孔仍能与火线连通，测电笔接触该孔时氖管应发光，与题意不符，排除B；
若零线断路，插座的火线孔依然和火线连通，测电笔接触火线孔时氖管会发光，与题意不符，排除C；
若火线断路，小明家进户的火线断开，那么插座的两个孔都无法与火线连通，测电笔检测时氖管都不发光，同时电灯也因无火线供电而不亮，符合题意。
【解析】
1. 排除A选项：邻居家电灯正常发光，说明小区没有停电，A错误；
2. 分析B选项：若灯泡损坏，仅电灯支路故障，插座的火线孔仍与火线相连，测电笔接触该孔时氖管应发光，与“测电笔检测插座的两个孔氖管都不发光”矛盾，B错误；
3. 分析C选项：若零线断路，插座的火线孔仍与火线连通，测电笔接触火线孔时氖管会发光，与题意矛盾，C错误；
4. 分析D选项：若火线断路，小明家进户火线断开，插座的两个孔均无法与火线连通，测电笔检测时氖管都不发光，且电灯因无火线供电而不亮，同时邻居家不受影响，符合题意，D正确。
【答案】
D
【知识点】
测电笔的使用、家庭电路故障判断
【点评】
本题考查家庭电路的故障判断，需结合测电笔的工作原理，通过现象反向推导故障类型，关键是明确测电笔氖管发光的条件是接触火线。
【难度系数】
0.6
【分析】
要完成家庭电路的连接，需先明确两个用电器的安全连接规则：
1. 电灯与开关：为了用电安全，开关必须串联在火线上，这样断开开关时，电灯不带电；灯泡的顶端金属点接开关的出线，螺旋套接零线，因为螺旋套易被触碰，接零线更安全。
2. 三孔插座：遵循“左零右火上接地”的标准接法，图中上方接线柱已连地线，只需将左侧接零线、右侧接火线即可。
思考步骤：先处理电灯回路，从火线引到开关，再到灯泡顶端，零线接灯泡螺旋套；再处理插座，对应接零线和火线。
【解析】
电灯部分连接：
1. 用导线连接火线与开关的一个接线端；
2. 用导线连接开关的另一个接线端与电灯的顶端金属接线柱；
3. 用导线连接电灯的螺旋套接线柱与零线。
三孔插座部分连接：
1. 用导线连接零线与三孔插座的左侧接线柱；
2. 用导线连接火线与三孔插座的右侧接线柱；
（上方接线柱已接地线，无需额外操作）
【答案】
按照上述解析的连线方式，用笔画线完成如下连接：
火线→开关→电灯顶端金属点，零线→电灯螺旋套；
零线→三孔插座左接线柱，火线→三孔插座右接线柱。
（连线图示符合上述逻辑即可）
【知识点】
家庭电路连接、电灯安全接线、三孔插座接法
【点评】
本题考查家庭电路的基础连接，重点考查安全用电的核心规则，开关接火线、插座左零右火上接地是家庭电路安装的基本要求，需熟练掌握，避免触电隐患。
【难度系数】
0.6
【分析】
首先要明确测电笔的使用原理：测电笔检测火线时，需要手接触笔尾金属体，让人体、测电笔与大地形成闭合回路，氖管才能发光。接下来逐个分析四个图：
1. 甲图：手接触了笔尾金属部分，满足形成回路的要求，操作正确；
2. 乙图：手接触的是笔尖金属体，既无法正常检测电路，还存在触电风险，操作错误；
3. 丙图：手未接触笔尾金属体，无法形成电流回路，即使笔尖接触火线，氖管也不会发光，不能完成检测，操作错误；
4. 丁图：手接触了笔尾金属体，能形成有效回路，操作正确。
综上可筛选出正确的使用方法。
【解析】
测电笔的正确使用规则：使用时，手必须接触笔尾的金属体，使人体与测电笔、大地构成通路，这样当笔尖接触火线时，氖管才能发光。
甲图：手接触笔尾金属体，符合使用要求，操作正确；
乙图：手接触笔尖金属体，易引发触电，且无法正常检测电路，操作错误；
丙图：手未接触笔尾金属体，无法形成电流通路，不能完成火线检测，操作错误；
丁图：手接触笔尾金属体，符合使用要求，操作正确。
因此正确的使用方法是甲、丁。
【答案】
甲、丁
【知识点】
测电笔的使用
【点评】
本题聚焦家庭电路中测电笔的基础使用规范，需牢记“手触笔尾金属体、勿碰笔尖金属体”的核心要求，这是安全用电的基础知识点，需熟练掌握。
【难度系数】
0.7
【分析】
这道题考查家庭电路的基础知识点，解题时首先回忆家庭电路进户线的组成，明确两条输电线的名称，再思考辨别它们的专用工具。首先，家庭电路进户的两条输电线分别具有不同的电压特性，其中一条是带有220V电压的火线，另一条是正常情况下与大地电压为0的零线；而辨别这两条线的工具是测电笔，可利用测电笔接触导线时氖管是否发光来区分火线和零线。
【解析】
家庭电路进户的两条输电线中，一条是火线，它与大地之间存在220V的电压；另一条是零线，正常情况下零线与大地之间的电压为0。我们可以使用测电笔来辨别这两条线：使用测电笔时，手接触笔尾金属体，笔尖接触待测导线，若氖管发光，则该导线为火线；若氖管不发光，则为零线。
【答案】
火线；零线；测电笔
【知识点】
家庭电路组成、测电笔的使用
【点评】
本题属于家庭电路的基础题型，主要考查学生对家庭电路进户线名称及辨别工具的识记能力，知识点较为基础，是学习家庭电路相关知识的必备内容。
【难度系数】
0.8
【分析】
要解决这道题，需先理清测电笔的结构、工作原理及使用逻辑：首先，测电笔依靠金属的导电性传递电信号，所以要用金属笔尖接触被测导线；其次，手指按住金属笔尾才能形成“被测导线-测电笔-人体-大地”的完整回路，让氖管能正常响应。再结合火线、零线的电压特点判断：火线与大地间存在220V电压，能形成有效回路使氖管发光；零线与大地间电压为0，无法形成回路，氖管不发光。
【解析】
使用氖管测电笔的操作及判断逻辑如下：
1. 操作规范：测电笔的金属笔尖需接触被测导线（金属导电，可传递导线电信号），人的手指要按住金属笔尾（形成完整导电回路）。
2. 结果判断：
若氖管发光，说明电流能通过回路流通，被测导线是火线（火线与大地间有电压）；
若氖管不发光，说明无法形成有效回路，被测导线是零线（零线与大地间电压为0）。
【答案】
金属笔尖；金属笔尾；火线；零线
【知识点】
测电笔的使用；火线零线判别
【点评】
本题是家庭电路的基础考点，聚焦测电笔的使用规范与火线、零线的判别方法，属于安全用电的必备常识，需准确记忆操作细节和判断依据。
【难度系数】
0.9
【分析】

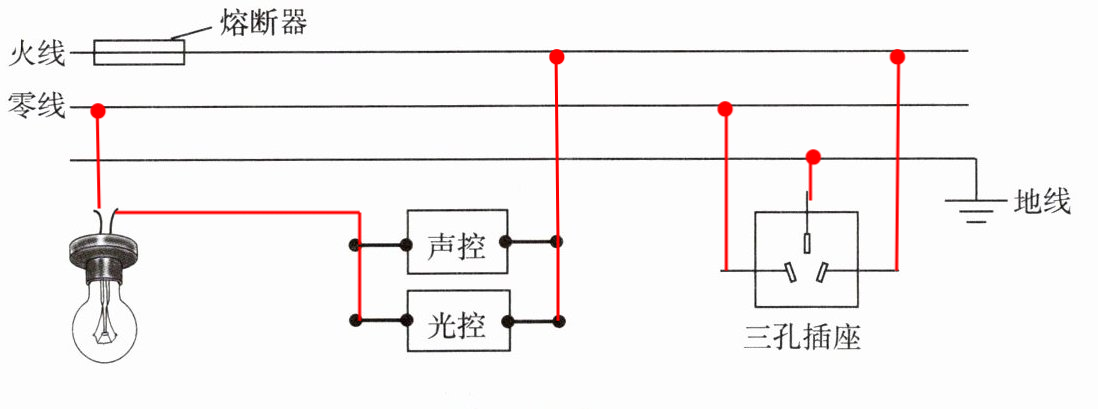

首先明确题目要求：楼道灯需在夜间（光控开关闭合）且有声音（声控开关闭合）时才亮，说明两个开关必须同时控制灯泡，根据串联电路“只有所有开关都闭合，电路才通路”的特点，可知声控开关与光控开关应串联；其次，家庭电路中，灯泡的正确接法是火线先经过开关，再接入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样断开开关时，灯泡不带电，更安全；最后，三孔插座要求不受开关控制，需按照“左零右火上接地”的原则直接连接进户线的零线、火线、地线。
解题思路：先确定开关的连接方式（串联），再完成灯泡与开关、进户线的连接，最后完成三孔插座的独立接线。
【解析】
1. 灯泡与开关的连接：
从进户火线出发，先经过熔断器，然后依次串联声控开关、光控开关，将串联后的电路末端连接到灯泡顶端的金属触头；进户零线直接连接到灯泡的螺旋套。这样只有当声控、光控开关同时闭合时，灯泡所在电路才通路，灯泡发光，满足题目要求。
2. 三孔插座的连接：
遵循“左零右火上接地”的接线原则，插座左侧接线柱接进户零线，右侧接线柱接进户火线，上端接线柱接地线，且插座的接线不经过任何开关，独立与进户线相连，满足“不受开关控制”的要求。
【答案】
电路连接如图所示（火线经熔断器后串联声控、光控开关，接灯泡顶端金属点；零线接灯泡螺旋套；三孔插座左接零线、右接火线、上端接地线，直接连接进户线）
【知识点】
家庭电路连接、串联电路应用、三孔插座接线规则
【点评】
本题结合生活实际考查家庭电路的设计与连接，既需要利用串联电路的特点满足用电器的工作逻辑，又要严格遵循家庭电路的安全接线规范，注重理论知识在实际生活中的应用，同时强调用电安全的重要性。
【难度系数】
0.6
