【分析】

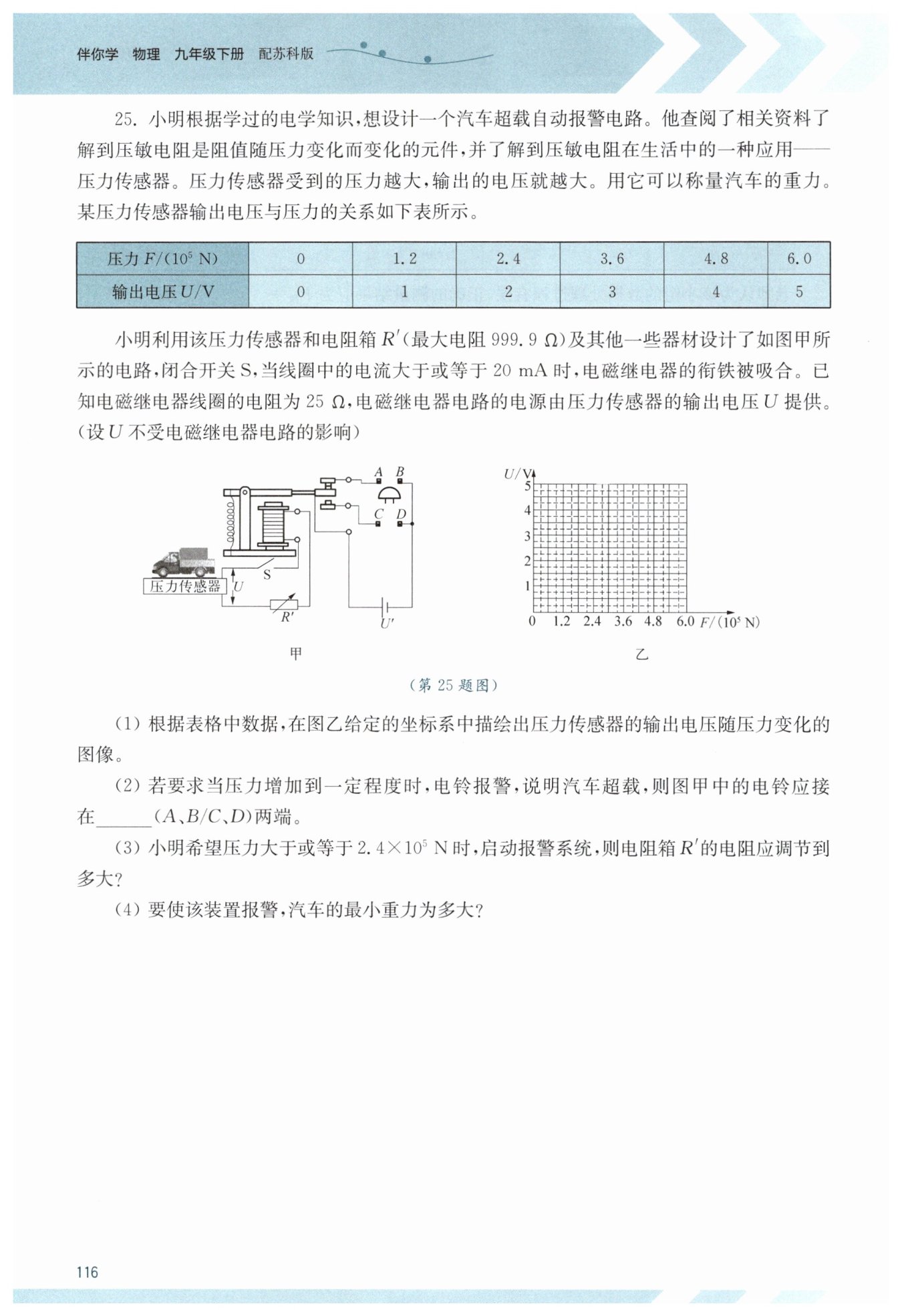

1. 第(1)问：采用描点法，依据表格中压力与输出电压的对应数据，在坐标系内确定各对应点，再用平滑曲线连接，即可得到输出电压随压力变化的图像。
2. 第(2)问：当汽车超载时，压力增大使压力传感器输出电压升高，线圈电流达到20mA，衔铁被吸合，此时电磁继电器的C、D触点接通，为实现超载报警，电铃需接在C、D两端，确保超载时电铃所在电路连通发声。
3. 第(3)问：先从表格数据中找到压力为$2.4×10^5\mathrm{N}$对应的输出电压，再根据欧姆定律计算电磁继电器电路的总电阻，结合线圈电阻，利用总电阻与分电阻的关系求出电阻箱的阻值。
4. 第(4)问：先根据欧姆定律求出刚好使衔铁吸合时的最小输出电压，再从表格数据中找到该电压对应的压力，此压力即为汽车的最小重力。
【解析】
(1) 根据表格数据，在图乙坐标系中依次描出压力为0、$6×10^4\mathrm{N}$、$1.2×10^5\mathrm{N}$、$1.8×10^5\mathrm{N}$、$2.4×10^5\mathrm{N}$、$3.0×10^5\mathrm{N}$对应输出电压0V、0.5V、1.0V、1.5V、2.0V、2.5V的点，用平滑曲线连接各点，完成图像绘制。
(2) 当汽车超载时，衔铁被吸合，C、D触点接通，为实现超载报警，电铃应接在$\boldsymbol{C、D}$两端。
(3) ①由表格数据可知，当压力为$2.4×10^5\mathrm{N}$时，压力传感器输出电压$U=2\mathrm{V}$；
②已知线圈电流$I=20\mathrm{mA}=0.02\mathrm{A}$，根据欧姆定律$I=\frac{U}{R}$，可得电磁继电器电路的总电阻：
$R_{总}=\frac{U}{I}=\frac{2\mathrm{V}}{0.02\mathrm{A}}=100\mathrm{Ω}$；
③因为$R_{总}=R_{线圈}+R'$，线圈电阻$R_{线圈}=25\mathrm{Ω}$，所以电阻箱的电阻：
$R'=R_{总}-R_{线圈}=100\mathrm{Ω}-25\mathrm{Ω}=75\mathrm{Ω}$。
(4) ①当线圈电流刚好为20mA时，输出电压最小，此时电路中只有线圈电阻，根据$U=IR$，可得最小输出电压：
$U_{最小}=I×R_{线圈}=0.02\mathrm{A}×25\mathrm{Ω}=0.5\mathrm{V}$；
②由表格数据可知，当输出电压为0.5V时，对应的压力为$6×10^4\mathrm{N}$，即汽车的最小重力为$6×10^4\mathrm{N}$。
【答案】
(1) 见解析中的描点连线图像；
(2) $\boldsymbol{C、D}$；
(3) $\boldsymbol{75\mathrm{Ω}}$；
(4) $\boldsymbol{6×10^4\mathrm{N}}$
【知识点】
欧姆定律的应用，电磁继电器的工作原理，描点法画图像
【点评】
本题结合汽车超载报警的实际场景，综合考查了电磁继电器的工作逻辑、欧姆定律的计算以及从表格数据中提取信息的能力，体现了物理知识在生活实际中的应用，培养了学生解决实际问题的思维。
【难度系数】
0.6
