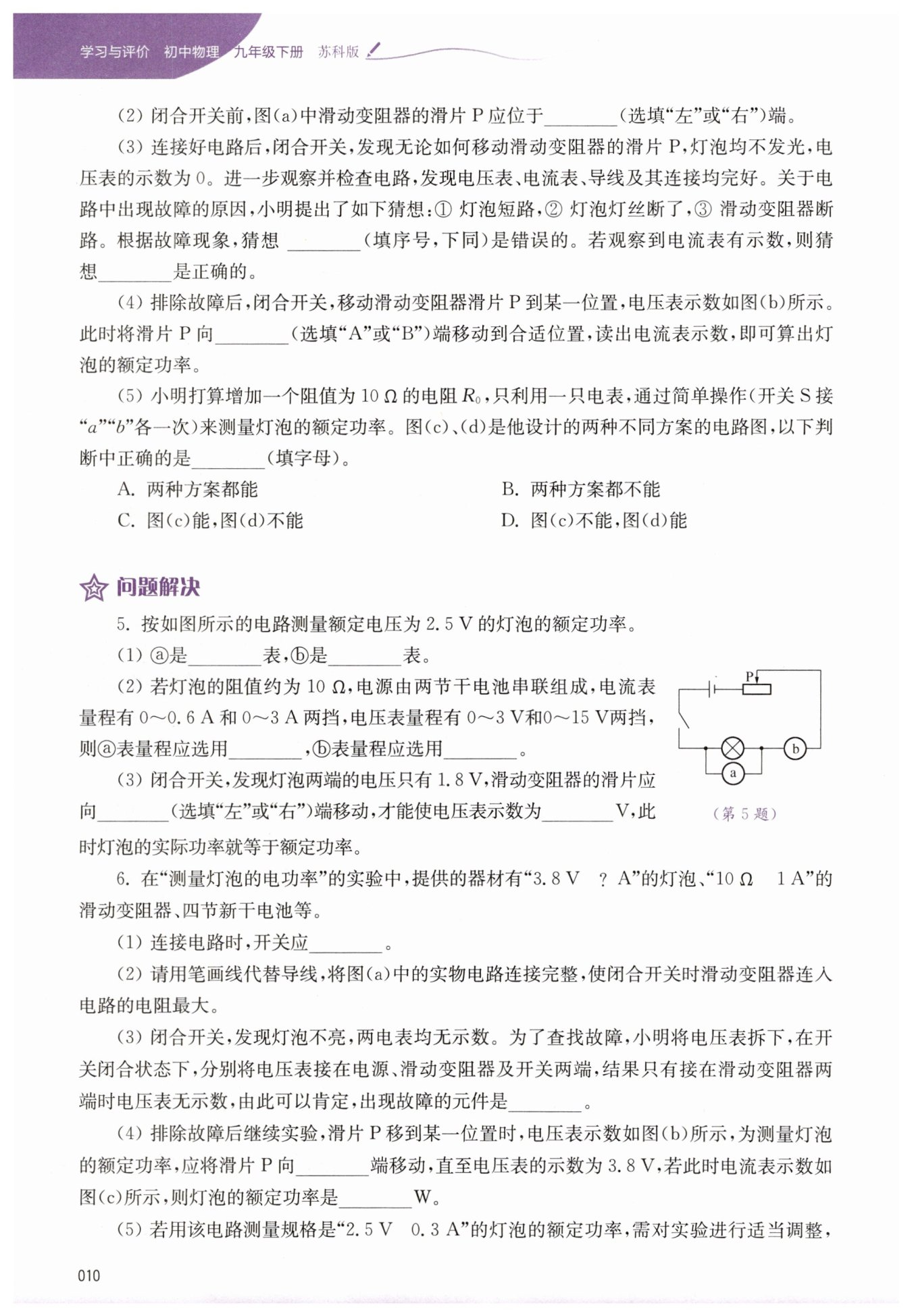

右
②
①
A
B
电压
电流
$0∼3\ \mathrm{V}$
$0∼0.6\ \mathrm{A}$
左
2.5
断开
开关
右
1.14
【分析】
1. 电表类型判断：依据电压表并联、电流表串联的连接特点，结合图中电表与灯泡的连接方式判断电表类型。
2. 电表量程选择：先根据电源电压和灯泡额定电压确定电压表量程；再通过欧姆定律计算灯泡额定电流，结合电流大小选择合适的电流表量程。
3. 滑动变阻器调节：灯泡两端电压低于额定电压时，需减小滑动变阻器的分压，根据串联电路分压特点，减小滑动变阻器接入电阻，进而判断滑片移动方向，使灯泡电压达到额定值。
【解析】
(1) 由电路连接可知，电表③与灯泡并联，因此是电压表；电表⑥与灯泡串联，因此是电流表。
(2) 电源由两节干电池串联组成，总电压为$1.5\mathrm{V} × 2 = 3\mathrm{V}$，灯泡额定电压为2.5V，所以③表（电压表）量程应选用$0∼3\ \mathrm{V}$；
根据欧姆定律，灯泡的额定电流$I = \frac{U_{\mathrm{额}}}{R} = \frac{2.5\mathrm{V}}{10\Omega} = 0.25\mathrm{A}$，$0.25\mathrm{A} ＜ 0.6\mathrm{A}$，所以⑥表（电流表）量程应选用$0∼0.6\ \mathrm{A}$。
(3) 灯泡两端电压为1.8V，小于额定电压2.5V，要使灯泡两端电压达到额定电压，需减小滑动变阻器接入电路的电阻，减小其分压，因此滑片应向左端移动，直到电压表示数为2.5V，此时灯泡实际功率等于额定功率。
【答案】
(1) 电压；电流
(2) $0∼3\ \mathrm{V}$；$0∼0.6\ \mathrm{A}$
(3) 左；2.5
【知识点】
电表的使用；欧姆定律应用；额定功率测量
【点评】
本题是测灯泡额定功率的基础实验题，涵盖电表判断、量程选择和滑动变阻器调节，需熟练掌握电表使用规则、串联电路分压特点及欧姆定律的应用。
【难度系数】
0.7
【分析】
这是一道“测量小灯泡电功率”的综合实验题，我们可以分小问逐步分析思考：
1. 第(1)问：从电路连接的安全操作角度思考，连接电路时若开关闭合，易造成短路损坏器材，所以开关必须处于断开状态。
2. 第(2)问：要让滑动变阻器闭合开关时接入电阻最大，需遵循“一上一下”接线原则，且接入的接线柱要与滑片位置最远（电流经过全部电阻丝）。图中滑动变阻器滑片在左端，电源正极已接右上接线柱，因此将电流表的接线柱与滑动变阻器左下接线柱相连，就能让滑动变阻器接入最大电阻。
3. 第(3)问：灯泡不亮且两电表无示数，说明电路是断路故障。通过电压表检测：接电源两端有示数，说明电源正常；接开关两端有示数，说明电压表能通过滑动变阻器、电源形成通路，即开关断路（此时开关断开，电压表接开关两端时能连通电源，有示数；接滑动变阻器两端时，因开关断路无法连通电源，无示数），所以故障元件是开关。
4. 第(4)问：先读电压表示数，电压表用15V量程，示数为4V，大于灯泡额定电压3.8V，根据串联分压原理，要降低灯泡电压，需增大滑动变阻器的接入电阻，因此滑片向右端移动（滑片右移时，滑动变阻器接入的电阻丝变长，电阻变大）。再读电流表示数，电流表用0-0.6A量程，示数为0.3A，最后用P=UI计算额定功率。
5. 第(5)问：现有电源总电压6V，测量“2.5V 0.3A”的灯泡时，滑动变阻器需分担3.5V电压，所需电阻约11.7Ω，大于现有滑动变阻器的10Ω，因此可通过换用更大阻值的滑动变阻器，或减少电池个数降低电源电压来调整。
【解析】
(1) 连接电路时，为避免短路损坏器材，开关应断开。
(2) 实物连接：将电流表的未接线柱与滑动变阻器的左下接线柱相连（连接后滑动变阻器接入全部电阻丝，电阻最大），连接图如下：
![连接示意图](https://thumb.zyjl.cn/pic19/pageDataEdit/2026-03-30/01ba8e582d5d131265c6c5a7e3d0808b.png)
(3) 经电压表检测，接电源、开关两端有示数，接滑动变阻器两端无示数，说明开关断路。
(4) 电压表示数4V＞3.8V，需增大滑动变阻器电阻，滑片向右端移动；电流表示数为0.3A，灯泡额定功率$P=UI=3.8\mathrm{V}×0.3\mathrm{A}=1.14\mathrm{W}$。
(5) 针对现有滑动变阻器阻值不足的问题：
方法一：换用最大电阻值较大的滑动变阻器（或串联一个定值电阻）；
方法二：减少电池的个数。
【答案】
(1) 断开
(2) 实物连接如图所示（连接电流表与滑动变阻器左下接线柱）
(3) 开关
(4) 右；1.14
(5) 换用最大电阻值较大的滑动变阻器（或串联一个定值电阻）；减少电池的个数
【知识点】
1. 测量小灯泡的电功率
2. 电路故障分析
3. 串联电路分压原理
【点评】
本题全面考查了测量小灯泡电功率实验的操作规范、故障判断、电表读数、功率计算及实验方案调整，串联电路分压原理的应用是解决实验调整问题的关键，需要学生将电学规律与实验操作结合起来分析。
【难度系数】
0.6
