换用最大电阻值较大的滑动变阻器(或串联一个定值电阻)
减少电池的个数

不合格
在额定电压下，灯泡的功率不等于额定功率

偏短
导体横截面积不变时，长度越短，电阻越小，
且当电压一定时，电阻越小，电功率越大
小灯泡容易被烧坏
C
D
【分析】

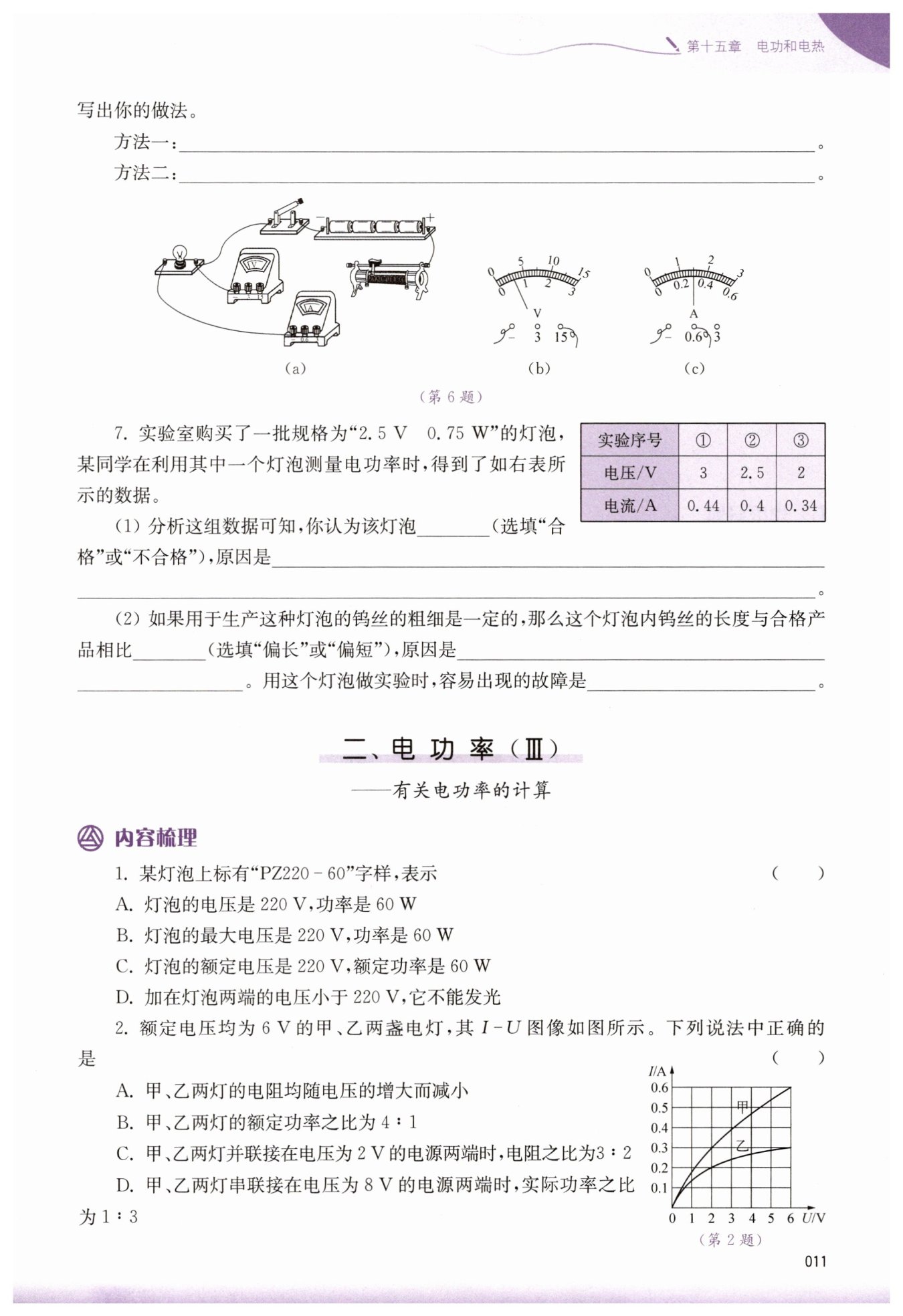

（1）要判断灯泡是否合格，需依据额定功率的定义：灯泡在额定电压下的实际功率应等于额定功率。因此先计算额定电压2.5V时灯泡的实际功率，再与额定功率0.75W对比分析。
（2）根据电功率公式$P=\frac{U^2}{R}$，额定电压下实际功率偏大，说明灯泡电阻偏小。结合影响电阻的因素（材料、横截面积、长度），钨丝粗细一定（横截面积不变），电阻偏小则钨丝长度偏短；实际功率大于额定功率，灯泡工作时发热过量，易出现烧坏的故障。
【解析】
（1）计算额定电压下的实际功率：
当灯泡两端电压为额定电压$U_{额}=2.5\,\mathrm{V}$时，通过的电流$I=0.4\,\mathrm{A}$，根据电功率公式$ P=UI $，可得实际功率：
$ P_{实}=2.5\,\mathrm{V} × 0.4\,\mathrm{A}=1\,\mathrm{W} $
已知灯泡的额定功率$ P_{额}=0.75\,\mathrm{W} $，因为$ P_{实} ≠ P_{额} $，所以该灯泡不合格，原因是在额定电压下，灯泡的实际功率不等于额定功率。
（2）分析钨丝长度：
根据公式$ R=\frac{U^2}{P} $，在额定电压一定时，实际功率偏大，说明该灯泡的实际电阻$ R_{实} ＜ R_{额} $。
已知生产灯泡的钨丝粗细（横截面积$S$）一定，根据电阻决定式$ R=\rho\frac{L}{S} $（$\rho$为钨的电阻率，是定值），在$\rho$、$S$不变时，电阻越小，钨丝的长度$L$越短，因此这个灯泡内钨丝的长度与合格产品相比偏短。
由于该灯泡实际功率大于额定功率，工作时产生的热量过多，所以用这个灯泡做实验时，容易出现的故障是小灯泡容易被烧坏。
【答案】
（1）不合格；在额定电压下，灯泡的实际功率不等于额定功率（或额定电压下实际功率为1W，大于额定功率0.75W）
（2）偏短；导体横截面积不变时，长度越短，电阻越小，且当电压一定时，电阻越小，电功率越大；小灯泡容易被烧坏
【知识点】
额定电功率；影响电阻的因素；电功率计算
【点评】
本题结合实验数据，综合考查额定功率的理解、电阻的影响因素以及电功率公式的应用，需要将电学公式与实际问题结合，从实际功率与额定功率的差异切入，推导钨丝长度的变化，注重知识的综合应用与逻辑推导。
【难度系数】
0.6
【分析】
首先要明确用电器铭牌标识的含义，“PZ”是普通照明灯泡的拼音缩写，铭牌中“220”和“60”分别对应额定电压和额定功率。解题时需先回忆额定电压、额定功率的定义：额定电压是用电器正常工作时的电压，额定功率是用电器在额定电压下工作时的功率，再逐一分析选项：
1. 选项A未提及“额定”，实际电压和功率会随电路情况变化，并非固定为220V和60W，错误；
2. 选项B中“最大电压”表述错误，220V是灯泡正常工作的电压，不是最大允许电压，错误；
3. 选项D中，当灯泡两端电压小于220V时，灯泡实际功率小于额定功率，会发光只是亮度较暗，并非不能发光，错误；
4. 选项C符合铭牌所表示的额定电压和额定功率的含义，正确。
【解析】
“PZ220-60”中，“PZ”代表普通照明灯泡，“220”表示灯泡的额定电压（即灯泡正常工作时的电压）为220V，“60”表示灯泡的额定功率（即灯泡在额定电压下工作时的功率）为60W。对各选项分析如下：
A选项：未明确是“额定”值，实际电压和功率会随电路变化，并非固定为220V和60W，错误；
B选项：“最大电压”表述错误，220V是额定电压，不是灯泡的最大允许电压，错误；
C选项：符合铭牌标识的额定电压和额定功率的含义，正确；
D选项：当灯泡两端电压小于220V时，灯泡实际功率小于额定功率，会发光只是亮度较暗，并非不能发光，错误。
【答案】
C
【知识点】
1. 额定电压与额定功率
2. 用电器铭牌含义
【点评】
本题属于电学基础概念题，主要考查对用电器铭牌参数的理解，核心是区分额定值与实际值的不同，明确额定电压、额定功率的定义，避免将额定值与实际工作时的电压、功率混淆，侧重对基本概念的掌握情况。
【难度系数】
0.8
【分析】
要解决这道题，我们需要结合I-U图像，利用欧姆定律、串并联电路特点和电功率公式来逐一分析每个选项：
1. 对于选项A，根据欧姆定律$R=\frac{U}{I}$，观察图像中电压增大时$\frac{U}{I}$的变化趋势，判断电阻的变化；
2. 选项B，额定电压为6V，从图像中找到额定电流，用$P=UI$计算额定功率，再求比值；
3. 选项C，并联时电压相等，取电压为2V时的电流，用$R=\frac{U}{I}$计算电阻，再求比值；
4. 选项D，串联时电流相等，总电压8V，找到图像中电流相同且电压和为8V的点，用$P=UI$计算实际功率之比。
【解析】
逐一分析各选项：
选项A：由欧姆定律$ R=\frac{U}{I} $，从I-U图像可知，随着电压增大，$ \frac{U}{I} $的比值（即电阻）逐渐增大，所以甲、乙两灯的电阻均随电压的增大而增大，A错误。
选项B：额定电压均为6V，由图像可知，甲灯额定电流$ I_{甲额}=0.6A $，乙灯额定电流$ I_{乙额}=0.3A $。
根据$ P=UI $，甲灯额定功率$ P_{甲额}=U_{额}I_{甲额}=6V×0.6A=3.6W $，乙灯额定功率$ P_{乙额}=U_{额}I_{乙额}=6V×0.3A=1.8W $。
则额定功率之比$ \frac{P_{甲额}}{P_{乙额}}=\frac{3.6W}{1.8W}=\frac{2}{1} $，B错误。
选项C：甲、乙两灯并联接在2V电源两端时，电压均为2V。由图像可知，此时$ I_{甲}=0.3A $，$ I_{乙}=0.2A $。
根据$ R=\frac{U}{I} $，甲灯电阻$ R_{甲}=\frac{U}{I_{甲}}=\frac{2V}{0.3A} $，乙灯电阻$ R_{乙}=\frac{U}{I_{乙}}=\frac{2V}{0.2A} $。
则电阻之比$ \frac{R_{甲}}{R_{乙}}=\frac{\frac{2V}{0.3A}}{\frac{2V}{0.2A}}=\frac{0.2A}{0.3A}=\frac{2}{3} $，C错误。
选项D：甲、乙两灯串联时，电流相等，总电压为8V。从图像中找到电流相同且电压和为8V的点：当电流$ I=0.3A $时，甲灯电压$ U_{甲}=2V $，乙灯电压$ U_{乙}=6V $，$ U_{甲}+U_{乙}=8V $，符合条件。
根据$ P=UI $，实际功率之比$ \frac{P_{甲}}{P_{乙}}=\frac{U_{甲}I}{U_{乙}I}=\frac{U_{甲}}{U_{乙}}=\frac{2V}{6V}=\frac{1}{3} $，D正确。
【答案】
D
【知识点】
欧姆定律，电功率计算，串并联电路特点
【点评】
本题结合I-U图像考查电学综合知识，需要熟练掌握欧姆定律、电功率公式及串并联电路的特点，能从图像中提取有效信息是解题关键。
【难度系数】
0.6
