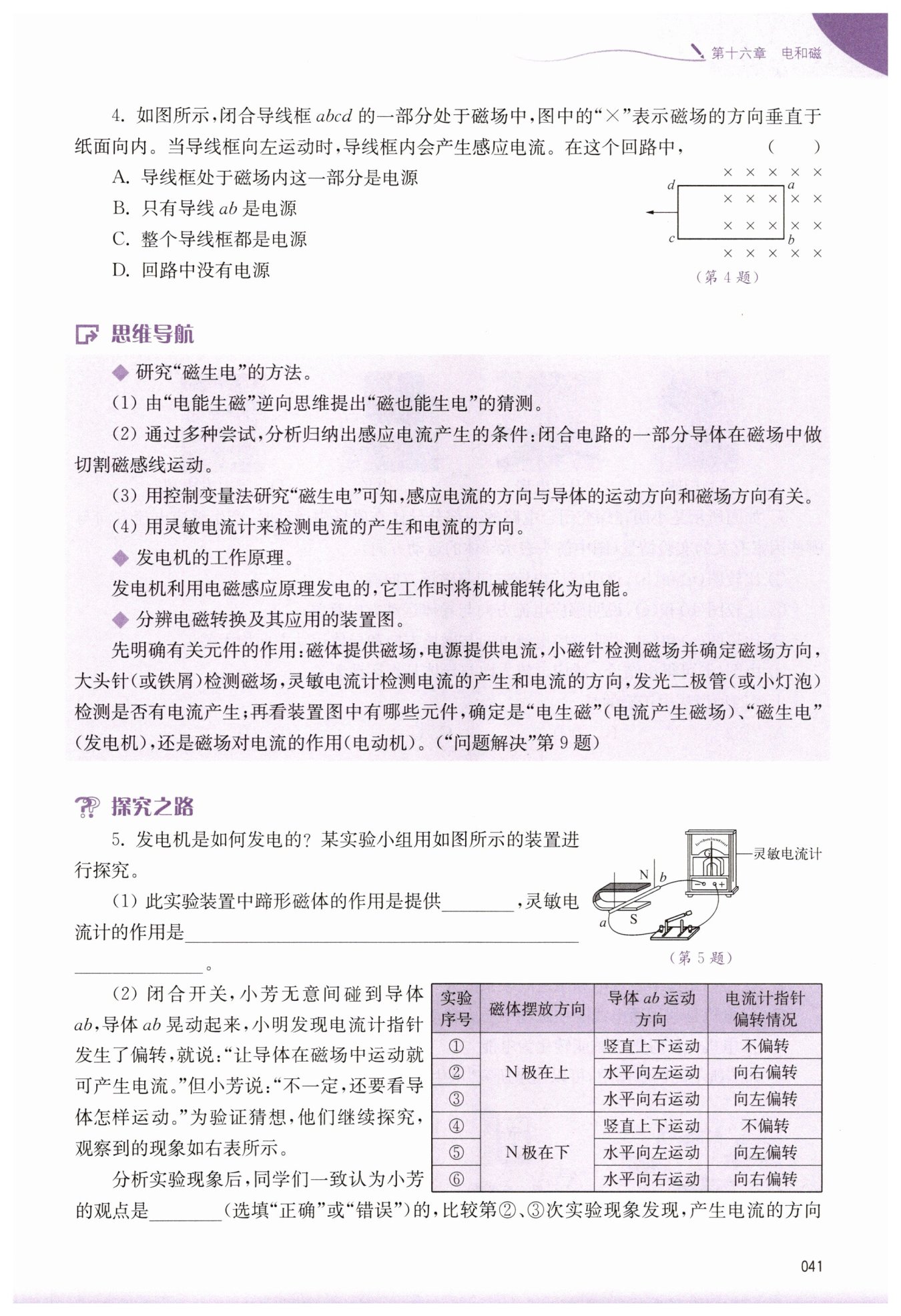

第41页 - 苏科版九年级（上下册）物理学习与评价答案

B

磁场

检测电路中有无电流产生，并确定电流方向

正确

【分析】
要解决本题，需明确感应电源的判断方法：闭合电路中，只有做切割磁感线运动的导体才会产生感应电动势，相当于电源。首先分析导线框各部分的运动：当导线框向左运动时，只有导线$ab$在磁场中做切割磁感线运动，$ad$、$bc$边的运动方向与磁感线平行，不切割磁感线，$cd$边在磁场外，因此只有$ab$边能产生感应电动势，相当于电源，据此对各选项进行判断。
【解析】
根据电磁感应的原理，逐步分析：
1. 感应电源的判定：闭合电路中，切割磁感线的导体因产生感应电动势，相当于电源，为回路提供电能。
2. 分析导线框各部分：
导线$ab$：在磁场中向左运动，做切割磁感线运动，产生感应电动势，相当于电源；
导线$ad$、$bc$：向左运动时，运动方向与磁感线平行，不切割磁感线，无法产生感应电动势，不是电源；
导线$cd$：处于磁场外，不切割磁感线，不是电源。
3. 选项分析：
A选项：导线框处于磁场内的部分（如$ad$、$bc$的部分）不切割磁感线，不是电源，A错误；
B选项：只有导线$ab$切割磁感线，是电源，B正确；
C选项：只有$ab$是电源，其余部分不是，C错误；
D选项：回路中$ab$是电源，并非没有电源，D错误。
【答案】
B
【知识点】
电磁感应、感应电源判断
【点评】
本题考查电磁感应中感应电源的判断，核心是掌握“切割磁感线的导体相当于电源”这一知识点，需准确区分导体是否做切割磁感线运动，侧重对基础概念的理解与应用。
【难度系数】
0.7

【分析】
本题围绕电磁感应实验探究发电机的发电原理，解题需结合电磁感应的相关知识分析：
1. 对于第（1）问，回忆电磁感应实验器材的作用：蹄形磁体的作用是提供实验所需的磁场；灵敏电流计可以检测电路中是否产生感应电流，还能通过指针的偏转方向判断电流的方向。
2. 第（2）问，分析表格实验现象：第①次实验中导体沿磁感线方向运动，电路中无电流产生，说明不是导体在磁场中运动就一定产生电流，因此小芳的观点正确；对比第②、③次实验，磁场方向相同，导体运动方向不同，电流计指针偏转方向不同，说明感应电流的方向与导体运动方向有关；对比第③、⑥次实验，导体运动方向相同，磁场方向相反，电流计指针偏转方向不同，说明感应电流的方向还与磁场方向有关。
3. 第（3）问，根据电磁感应的条件：不论导体运动还是磁体运动，只要闭合电路的一部分导体在磁场中做切割磁感线运动，就会产生感应电流，这就是发电机的工作原理，该原理最早由英国物理学家法拉第发现。
【解析】
（1）在电磁感应实验中，蹄形磁体的作用是提供磁场；灵敏电流计的作用是检测电路中有无电流产生，并确定电流方向。
（2）由表格中第①次实验可知，当导体沿磁感线方向运动时，电路中没有电流产生，说明“让导体在磁场中运动就可产生电流”的说法不成立，因此小芳的观点是正确的；
比较第②、③次实验，磁场方向相同，导体运动方向不同，感应电流方向不同，说明产生电流的方向与导体运动方向有关；
比较第③、⑥次实验，导体运动方向相同，磁场方向不同，感应电流方向不同，说明产生电流的方向还与磁场方向有关。
（3）根据电磁感应的条件，不论导体运动还是磁体运动，只要闭合电路的一部分导体在磁场中做切割磁感线运动，电路中就会产生感应电流；电磁感应原理最早由英国物理学家法拉第发现。
【答案】
（1）磁场；检测电路中有无电流产生，并确定电流方向
（2）正确；导体运动方向；磁场方向
（3）磁场；切割磁感线；法拉第
【知识点】
电磁感应现象；感应电流方向的影响因素
【点评】
本题通过实验探究的形式考查电磁感应的相关知识，涵盖实验器材作用、电磁感应条件、感应电流方向的影响因素等内容，注重对实验分析能力和物理规律理解的考查，是电磁感应部分的基础题型。
【难度系数】
0.6
