D
C
A
D
D
D
【分析】

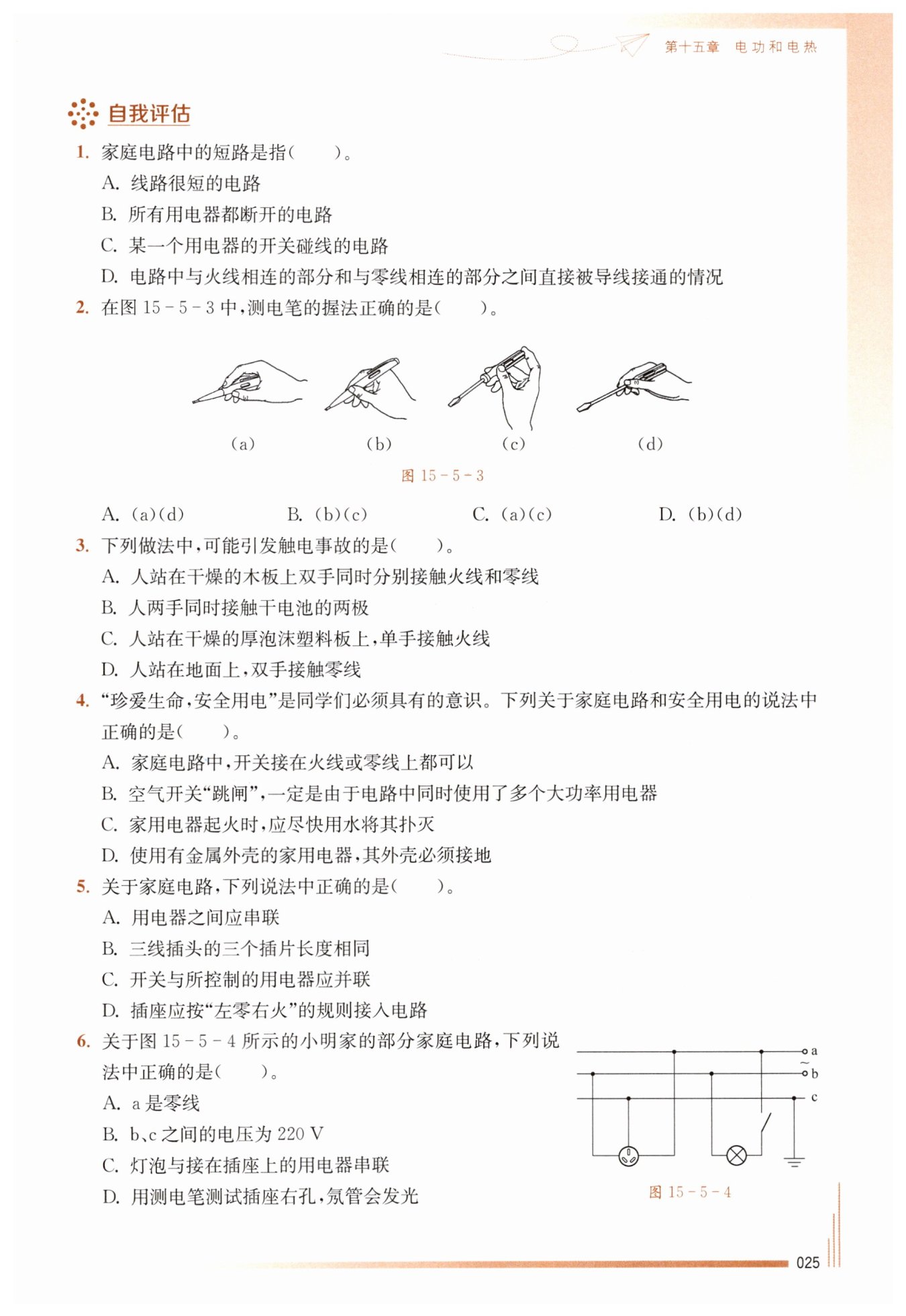

要解决这道题，首先需要明确家庭电路中短路的定义。我们先回忆：家庭电路的短路是指电流不经过用电器，直接从火线通过导线连接到零线的情况。接下来逐个分析选项：
1. 选项A：线路很短的电路，这和短路的定义完全无关，短路不是看线路长度，所以A错误；
2. 选项B：所有用电器都断开的电路，这属于开路（断路），电路中没有电流，不是短路，B错误；
3. 选项C：某一个用电器的开关碰线，可能只是开关失去控制作用，不一定会让火线和零线直接接通，不属于短路，C错误；
4. 选项D：电路中与火线相连的部分和与零线相连的部分之间直接被导线接通，这完全符合短路的定义，D正确。
【解析】
逐一分析各选项：
A选项：“线路很短的电路”，短路的核心是火线与零线直接连通，和线路长度无关，该选项错误；
B选项：“所有用电器都断开的电路”，此状态下电路处于断路（开路），无电流通过，不是短路，该选项错误；
C选项：“某一个用电器的开关碰线”，仅会导致开关无法控制用电器，不会造成火线与零线直接连通，不属于短路，该选项错误；
D选项：“电路中与火线相连的部分和与零线相连的部分之间直接被导线接通的情况”，符合家庭电路短路的定义，该选项正确。
【答案】
D
【知识点】
家庭电路短路定义
【点评】
本题考查家庭电路中短路的基本概念，需要准确区分短路、断路等不同电路状态，理解短路的本质是火线与零线直接连通，避免被字面意思误导。
【难度系数】
0.8
【分析】
要解决这道题，首先得回忆测电笔的工作原理和正确使用要求：测电笔是用来辨别火线和零线的工具，使用时必须让手接触笔尾的金属体（或笔卡），这样才能使电流通过测电笔、人体形成通路，当笔尖接触火线时氖管才会发光。接下来逐个分析图中的握法：先看手有没有接触笔尾金属体，同时要注意不能接触笔尖金属体（避免触电）。
对于图(a)，手接触了笔尾金属体，符合要求；
图(b)手没接触笔尾金属体，无法形成电流通路，不能正常工作；
图(c)手接触了笔尾的金属部分，能形成通路，是正确的；
图(d)手接触的是笔尖金属部分，既无法形成正确通路还容易触电，是错误的。
所以正确的握法是(a)(c)，对应选项C。
【解析】
使用测电笔时，正确操作是手接触笔尾的金属体（或笔卡），使人体和测电笔形成通路，这样笔尖接触火线时氖管才能发光：
1. 图(a)：手接触笔尾金属体，握法正确；
2. 图(b)：手未接触笔尾金属体，无法形成电流回路，握法错误；
3. 图(c)：手接触笔尾金属部分，能形成正常通路，握法正确；
4. 图(d)：手接触笔尖金属部分，易触电且未形成正确通路，握法错误。
综上，正确的握法是(a)(c)，对应选项C。
【答案】
C
【知识点】
测电笔的使用
【点评】
本题考查测电笔的正确使用方法，这是家庭电路安全用电的基础知识点，需明确使用时手必须接触笔尾金属体，严禁接触笔尖金属体，避免触电同时保证测电笔正常工作。
【难度系数】
0.7
【分析】
要判断是否引发触电事故，需明确触电的核心条件：有较大强度的电流通过人体，且人体形成电流的闭合通路。解题时需逐个分析选项，结合家庭电路电压、安全电压及电路回路的知识判断：
1. 先回忆家庭电路中火线与零线间电压为220V，人体安全电压不高于36V；
2. 分析每个选项是否能让电流通过人体形成回路：若能形成回路且电压达到危险值，则会触电，反之不会。
【解析】
触电事故的发生需满足：有较大电流通过人体，且人体处于电流的闭合通路中。对各选项分析如下：
选项A：人站在干燥木板上，双手同时接触火线和零线，此时火线→人体→零线形成闭合回路，火线与零线间电压为220V，远高于人体安全电压，会有较大电流通过人体，引发触电事故。
选项B：干电池两极间电压仅为1.5V，远低于人体安全电压，通过人体的电流极小，不会引发触电。
选项C：干燥的厚泡沫塑料板是绝缘体，人站在上面单手接触火线时，无法形成电流的闭合回路，无电流通过人体，不会触电。
选项D：零线与大地之间的电压为0V，人站在地面接触零线时，无电压差，无电流通过人体，不会触电。
【答案】
A
【知识点】
触电的条件；安全电压；家庭电路回路
【点评】
本题聚焦触电事故的核心成因，结合家庭电路和低压电源的不同场景，考查学生对安全用电知识的理解与应用，需准确区分“形成回路”和“危险电压”两个关键要素。
【难度系数】
0.7
【分析】
要解决这道题，需逐个结合家庭电路和安全用电的相关知识分析选项：
1. 思考开关的正确接法：开关接火线才能在断开时切断用电器与火线的连接，避免触电，据此判断A选项；
2. 回忆空气开关跳闸的原因：总功率过大或短路，并非只有大功率用电器这一种情况，以此分析B选项；
3. 明确电器起火的处理方式：水是导体，用水浇带电的起火电器会引发触电，判断C选项；
4. 理解金属外壳用电器接地的作用：防止外壳漏电时触电，判断D选项。通过排除错误选项，得出正确答案。
【解析】
A. 家庭电路中，开关必须接在火线上，断开开关时，用电器与火线断开连接，可防止触电；若接在零线上，断开开关后用电器仍与火线相连，存在触电风险，故A错误。
B. 空气开关“跳闸”的原因有两种：一是电路中同时使用多个大功率用电器，总功率过大导致电流过大；二是电路发生短路，因此并非一定是使用多个大功率用电器，故B错误。
C. 水是导体，家用电器起火时用水扑灭，会造成触电事故，正确做法是先切断电源再灭火，故C错误。
D. 有金属外壳的家用电器，其外壳接地后，若外壳因漏电带电，电流会通过地线导入大地，避免人体触电，故D正确。
【答案】
D
【知识点】
安全用电原则、家庭电路正确连接
【点评】
本题考查家庭电路与安全用电的基础常识，涵盖开关接法、空气开关跳闸原因、电器起火处理、金属外壳用电器接地等核心知识点，紧密联系生活实际，旨在考查学生对安全用电规范的掌握程度，引导学生树立安全用电意识。
【难度系数】
0.7
【分析】
要解决这道题，需结合家庭电路的基本连接规则和安全用电常识，逐个分析选项：
1. 回忆家庭电路中用电器的连接要求：为保证各用电器独立工作、互不影响，用电器应采用并联连接，据此判断A选项；
2. 明确三线插头的设计原理：三线插头的接地插片更长，目的是插入插座时先接通地线、拔出时后断开地线，提升用电安全性，据此判断B选项；
3. 理清开关与用电器的连接逻辑：开关需控制用电器的通断，因此必须与用电器串联，若并联会造成电路短路，据此判断C选项；
4. 牢记插座的接线规范：插座接入电路时应遵循“左零右火上接地”的规则，据此判断D选项。
【解析】
A选项：家庭电路中，各用电器需要独立工作、互不影响，因此用电器之间应并联，若串联，一个用电器故障会影响其他用电器工作，A错误；
B选项：三线插头的接地插片长度长于另外两个插片，这样插入插座时能先接通地线，拔出时后断开地线，可有效防止触电事故，三个插片长度不同，B错误；
C选项：开关与所控制的用电器应串联，这样才能通过开关的通断控制用电器的工作状态，若并联会导致电路短路，引发危险，C错误；
D选项：插座接入电路时，需按照“左零右火上接地”的规则接线，D正确。
【答案】
D
【知识点】
家庭电路连接规则；三线插头特性；开关与用电器连接方式
【点评】
本题考查家庭电路的基础常识，属于易得分的基础题。解题关键是牢记家庭电路中用电器、开关、插座的正确连接方式，以及三线插头的安全设计原理，避免混淆串并联在家庭电路中的应用场景。
【难度系数】
0.8
【分析】
首先根据家庭电路中开关接火线的原则，判断出火线、零线和地线：开关接在a线上，因此a为火线，c接地是地线，b为零线。再结合家庭电路的电压、用电器连接方式、测电笔使用等知识，逐个分析选项：
对于A选项，判断a的线的类型是否正确；
对于B选项，明确零线和地线间的电压；
对于C选项，回忆家庭电路用电器的连接方式；
对于D选项，根据插座接线（左零右火）和测电笔原理判断。
【解析】
1. 家庭电路中，开关应串联在火线上，由图可知开关接在a线上，因此a为火线，c是地线（接地），b为零线，故A选项错误。
2. b是零线，c是地线，零线与地线之间的电压为0V，并非220V，故B选项错误。
3. 家庭电路中，各个用电器之间是并联关系，灯泡与接在插座上的用电器可以独立工作，互不影响，因此是并联，不是串联，故C选项错误。
4. 插座的右孔与火线a相连，用测电笔测试插座右孔时，电流能通过测电笔、人体流向大地，氖管会发光，故D选项正确。
【答案】
D
【知识点】
家庭电路连接；火线零线判断；测电笔使用
【点评】
本题考查家庭电路的基础知识点，涵盖了火线零线的区分、电路电压、用电器连接方式以及测电笔的使用，需要熟练掌握家庭电路的基本规则，才能准确判断各选项的正误。
【难度系数】
0.6
