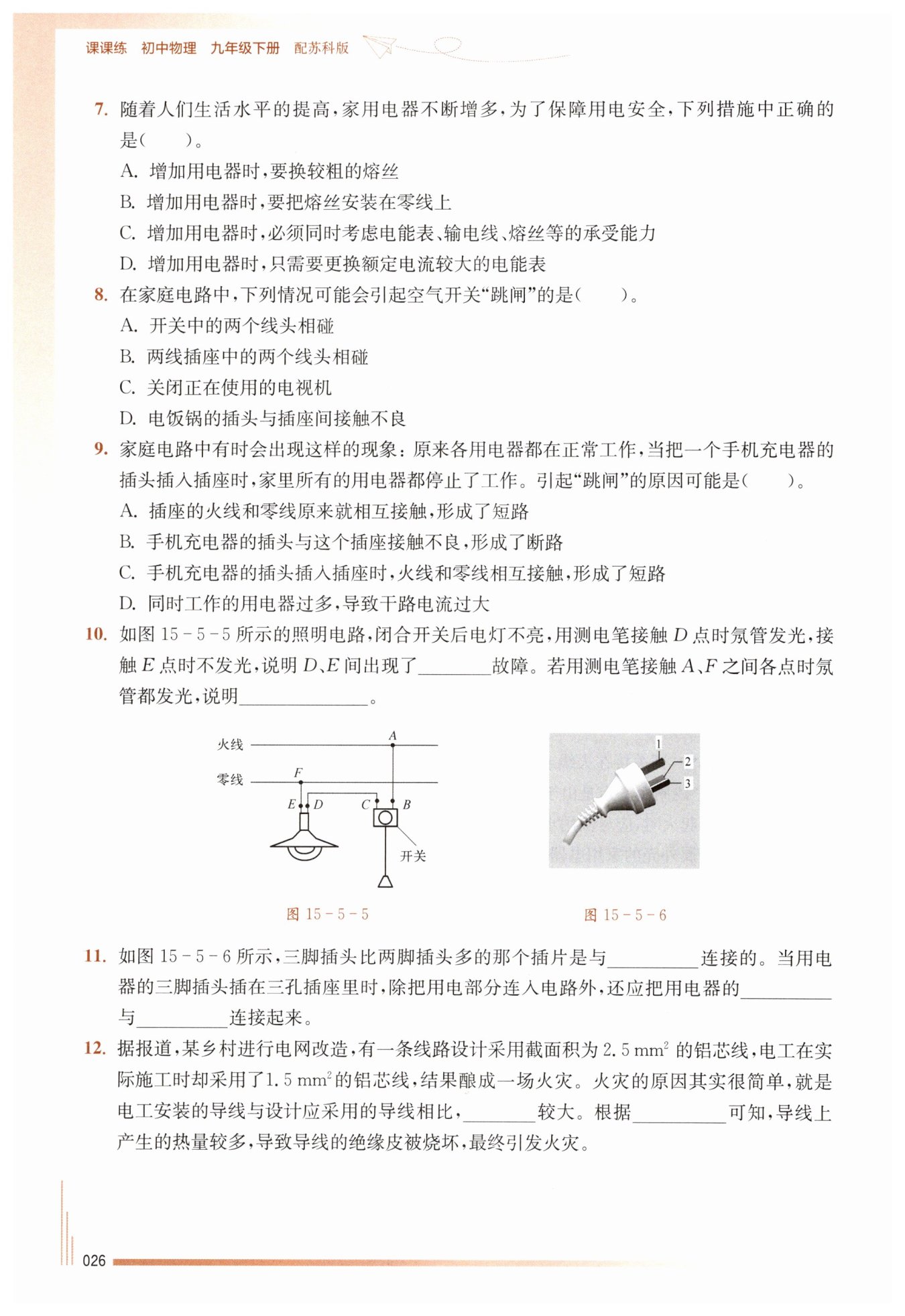

第26页 - 苏科版九年级上下册物理课课练答案

C

B

C

断路

进户线零线断路

地线

金属外壳

地线

电阻

焦耳定律

【分析】
首先，我们需要明确：家庭电路中增加用电器后，总功率会增大，根据公式$P=UI$，电路中的总电流也会随之增大。接下来逐一分析每个选项：
1. 对于选项A，熔丝的规格需与电路允许的最大安全电流匹配，不能随意更换较粗的熔丝，否则熔丝无法在电流过载时及时熔断，起不到保护作用，因此A错误。
2. 对于选项B，熔丝必须安装在火线上，这样熔断后用电器与火线断开，可避免触电风险；若装在零线上，熔断后用电器仍与火线相连，存在安全隐患，因此B错误。
3. 对于选项C，增加用电器时，总电流增大，电能表、输电线、熔丝都有各自的额定承载电流，必须同时考虑它们的承受能力，确保总电流不超过额定值，才能保障用电安全，因此C正确。
4. 对于选项D，仅更换额定电流大的电能表是不够的，输电线、熔丝等元件的承受能力也需满足要求，否则会因过载引发事故，因此D错误。
【解析】
逐一分析各选项：
A选项：熔丝的熔断电流需与电路最大安全电流匹配，随意更换较粗的熔丝，会使熔丝无法在电路过载时及时熔断，无法有效保护电路，存在安全隐患，故A错误。
B选项：熔丝应安装在火线上，当熔丝熔断时，用电器与火线断开连接，可防止触电事故；若安装在零线上，熔断后用电器仍与火线相连，易引发触电，故B错误。
C选项：增加用电器会使电路总功率增大，总电流随之增大。电能表、输电线、熔丝都有其额定承受电流，只有同时考虑它们的承受能力，才能保证总电流不超过各元件的额定值，保障用电安全，故C正确。
D选项：仅更换额定电流较大的电能表，忽略输电线、熔丝的承受能力，会导致输电线因过载过热老化，甚至引发火灾，故D错误。
【答案】
C
【知识点】
家庭电路安全用电；熔丝的正确使用；电路元件承载能力
【点评】
本题考查家庭电路安全用电的相关知识，重点考查增加用电器时对电路各元件的综合考量，要求学生掌握家庭电路各元件的作用及安全使用原则，培养安全用电的意识。
【难度系数】
0.7

【分析】
要解决这道题，首先需明确空气开关“跳闸”的核心原因是电路中电流过大，而电路电流过大的常见原因有两种：一是电路发生短路，二是用电器总功率过大。接下来我们逐一分析每个选项对电路的影响，判断是否会导致电流过大：
1. 分析选项A：开关的作用是控制电路通断，开关中两个线头相碰，相当于开关始终处于闭合状态，只会让对应的用电器持续工作，电路电流为用电器正常工作的电流，不会过大；
2. 分析选项B：两线插座的两个线头分别接火线和零线，若它们相碰，会造成火线与零线直接连通，发生短路，此时电路电阻极小，电流会急剧增大；
3. 分析选项C：关闭正在使用的电视机，电路总功率会减小，根据公式$P=UI$，电源电压不变时，总功率减小则电流减小，不会导致电流过大；
4. 分析选项D：插头与插座接触不良会造成电路断路，此时电路中几乎无电流，更不会出现电流过大的情况。
综上，只有选项B会引起空气开关“跳闸”。
【解析】
空气开关“跳闸”的本质是电路中电流过大，电流过大的原因包括短路或用电器总功率过大，对各选项分析如下：
A. 开关中的两个线头相碰，仅使开关持续闭合，用电器正常工作，电路电流为正常工作电流，不会过大，不会引起跳闸；
B. 两线插座中的两个线头相碰，即火线与零线直接接触，发生短路。根据欧姆定律$I=\frac{U}{R}$，电源电压$U$不变，短路时电路电阻$R$极小，电流$I$会急剧增大，会引起空气开关跳闸；
C. 关闭正在使用的电视机，电路总功率减小，由$P=UI$可知，电源电压不变时，电流会减小，不会引起跳闸；
D. 电饭锅的插头与插座间接触不良，会导致电路断路，电路中几乎无电流，不会引起跳闸。
因此正确选项为B。
【答案】
B
【知识点】
家庭电路电流过大的原因；短路与断路判断
【点评】
本题考查家庭电路中空气开关跳闸的原理，需要准确区分短路、断路、正常通路对电路电流的影响，结合欧姆定律和电功率公式分析故障，属于家庭电路的基础题型，侧重对电路故障逻辑的考查。
【难度系数】
0.7

【分析】
首先明确家庭电路中“跳闸”的原因通常是干路电流过大，导致干路电流过大的情况有两种：一是用电器总功率过大，二是发生短路。接下来结合题目中“原来各用电器都在正常工作”这一关键条件，逐个分析选项：
1. 若插座原来火线和零线短路（选项A），那么在插入充电器之前电路就已经短路，用电器无法正常工作，与题意矛盾，排除A；
2. 充电器插头与插座接触不良是断路（选项B），断路只会导致充电器无法工作，不会使干路电流过大触发跳闸，其他用电器仍能正常工作，排除B；
3. 插入插头时火线和零线接触形成短路（选项C），会瞬间使干路电流急剧增大，触发跳闸，导致所有用电器停止工作，符合题意；
4. 手机充电器功率很小，插入后不会使总功率突然过大（选项D），且原来用电器正常工作说明之前总功率未超过负荷，排除D。
【解析】
逐一分析各选项：
选项A：若插座原本火线与零线短路，那么在插入充电器前电路就已短路，用电器无法正常工作，与“原来各用电器都正常工作”矛盾，故A错误；
选项B：插头与插座接触不良属于断路，断路仅会导致充电器无法工作，不会引起干路电流过大，不会触发跳闸，其他用电器仍能正常工作，故B错误；
选项C：插头插入插座时火线与零线接触形成短路，会使干路电流瞬间大幅增大，超过空气开关的额定电流，从而触发跳闸，导致所有用电器停止工作，符合题意，故C正确；
选项D：手机充电器的功率极小，插入后不会使电路总功率过大，且原来用电器正常工作说明之前总功率未超过负荷，故D错误。
【答案】
C
【知识点】
家庭电路故障分析、短路的危害
【点评】
本题考查家庭电路的故障判断，解题关键是抓住“原来各用电器正常工作”这一前提，结合短路、断路及总功率过大对电路的不同影响进行分析，需明确短路会瞬间导致干路电流剧增，而断路不会引发跳闸，小功率用电器不会造成总功率过大。
【难度系数】
0.7

【分析】
首先回忆测电笔的工作原理：氖管发光说明被测点与火线连通，不发光说明被测点与火线断开。对于第一个情况，闭合开关后，测电笔接触D点时氖管发光，说明D点与火线连通；接触E点时不发光，说明E点与火线断开，由此可判断D、E之间出现了断路故障。对于第二个情况，正常情况下A点（火线侧）测电笔发光，F点（零线侧）测电笔不发光，若A、F之间各点氖管都发光，说明F点也通过用电器与火线连通了，这是因为进户线的零线发生了断路，导致零线侧带电。
【解析】
1. 测电笔氖管发光时，表明被测点与火线连通；不发光时，表明被测点与火线断开。闭合开关后电灯不亮，用测电笔接触D点时氖管发光，接触E点时不发光，说明D点与火线连通，E点与火线断开，因此D、E间出现了断路故障。
2. 正常家庭电路中，零线侧的点用测电笔检测时氖管不发光。若用测电笔接触A、F之间各点时氖管都发光，说明原本属于零线侧的F点也与火线连通，这是进户线零线断路导致的，电流通过用电器传导至F点，使F点带电。
【答案】
断路；进户线零线断路
【知识点】
家庭电路故障分析；测电笔的使用
【点评】
本题通过测电笔的检测现象判断家庭电路故障，核心是利用测电笔的工作原理区分火线与零线侧的带电情况，需要学生熟悉家庭电路的基本结构和故障排查的基本方法，是家庭电路部分的典型题型。
【难度系数】
0.6

【分析】
这道题考查生活用电中三脚插头与三孔插座的安全防护原理。解题思路如下：首先回忆三脚插头与三孔插座的设计目的，三脚插头多出的插片是为了实现接地防护，该插片对应连接插座的地线；当三脚插头插入三孔插座时，除用电部分接入电路外，还需通过这个插片将用电器的金属外壳与地线相连，避免用电器漏电时发生触电事故。需结合安全用电的核心逻辑，明确各部分的连接关系来填写空处。
【解析】
1. 三脚插头比两脚插头多的插片是专门用于接地的，它与地线连接；
2. 当三脚插头插入三孔插座时，用电部分通过另外两个插片连入火线、零线组成的电路，同时通过多出的插片，将用电器的金属外壳与地线连接起来，实现漏电时的安全防护。
【答案】
地线；金属外壳；地线
【知识点】
三脚插头结构；三孔插座接地；安全用电原理
【点评】
本题属于生活用电的基础识记类题目，核心考查三脚插头与三孔插座的接地防护作用，掌握其连接关系和防护逻辑即可轻松作答，有助于学生建立安全用电的基本认知。
【难度系数】
0.8

【分析】
首先，我们需要回忆影响导体电阻大小的因素：导体的电阻与材料、长度、横截面积有关。题目中导线材料均为铝芯，线路长度相同，实际使用的1.5mm²铝芯线比设计的2.5mm²铝芯线横截面积更小，根据电阻与横截面积的关系，横截面积越小电阻越大，所以实际导线的电阻更大。接着，电流通过导线时会产生热量，要判断热量多少的依据，我们需要想到焦耳定律，在电流和通电时间相同的情况下，电阻越大，产生的热量越多，从而烧坏绝缘皮引发火灾。据此我们可以确定两个空的内容。
【解析】
1. 电阻的判断：当导体的材料（铝）、长度相同时，横截面积越小，导体的电阻越大。实际施工用的1.5mm²铝芯线横截面积小于设计要求的2.5mm²铝芯线，因此实际安装的导线电阻较大。
2. 热量产生的依据：根据焦耳定律$Q=I^{2}Rt$，在电路中电流$I$和通电时间$t$相同的情况下，电阻$R$越大，导线上产生的热量$Q$就越多，过多的热量会烧坏导线的绝缘皮，最终引发火灾。
【答案】
电阻；焦耳定律
【知识点】
影响电阻的因素；焦耳定律
【点评】
本题结合生活中的安全事故案例，考查了影响电阻大小的因素和焦耳定律的应用，体现了物理知识在生活安全中的实际价值，引导学生将物理知识与实际生活场景联系起来。
【难度系数】
0.8
