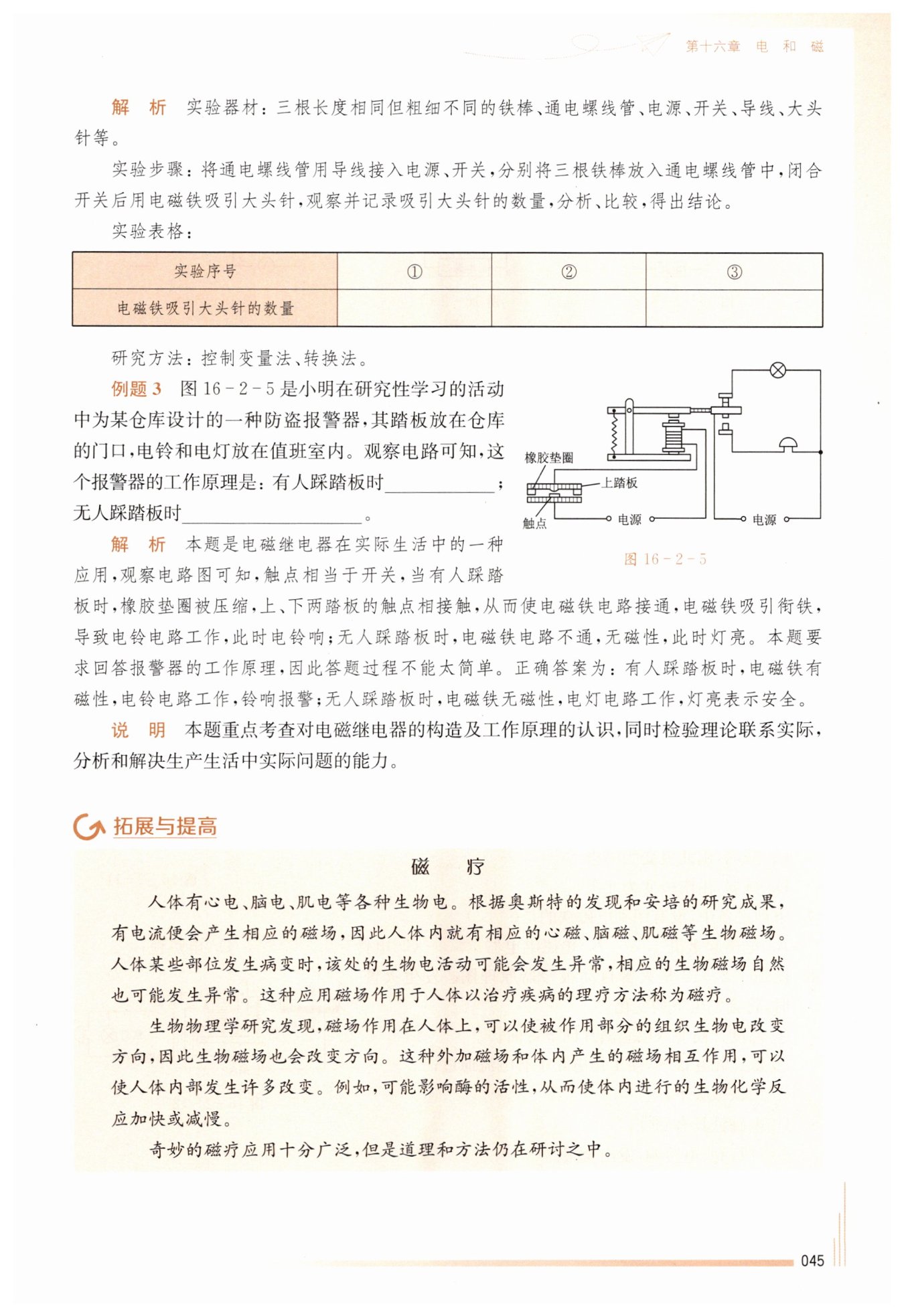

第45页 - 苏科版九年级上下册物理课课练答案

电磁铁有磁性，电铃电路工作，铃响报警

电磁铁无磁性，电灯电路工作，灯亮表示安全

【分析】
首先要区分防盗报警器的控制电路和工作电路：控制电路由踏板触点、电磁铁、电源组成；工作电路由电源、电灯、电铃、衔铁触点组成。
思考步骤：1. 当有人踩踏板时，橡胶垫圈被压缩，上、下触点接触，控制电路接通，电磁铁获得电流产生磁性，吸引衔铁，使工作电路中电铃的电路接通，电灯电路断开，电铃响报警；2. 无人踩踏板时，橡胶垫圈恢复原状，触点断开，控制电路断路，电磁铁失去磁性，衔铁在弹簧作用下复位，工作电路中电灯的电路接通，电铃电路断开，灯亮表示安全。需明确每个状态下控制电路的通断对电磁铁磁性的影响，进而判断工作电路的通断和用电器的工作状态。
【解析】
1. 有人踩踏板时：
踏板受压，橡胶垫圈被压缩，上、下踏板的触点接触，控制电路（含电磁铁的电路）接通，电磁铁中有电流通过，产生磁性，吸引衔铁向下运动，使工作电路中电铃所在支路接通，电灯所在支路断开，电铃工作，铃响报警。
2. 无人踩踏板时：
踏板不受压，橡胶垫圈恢复原状，上、下触点分离，控制电路断路，电磁铁中无电流，失去磁性，衔铁在上方弹簧的拉力作用下复位，使工作电路中电灯所在支路接通，电铃所在支路断开，电灯工作，灯亮表示安全。
【答案】
电磁铁有磁性，电铃电路工作，铃响报警；电磁铁无磁性，电灯电路工作，灯亮表示安全
【知识点】
1. 电磁继电器工作原理
2. 电磁铁的磁性条件
【点评】
本题是电磁继电器在实际生活中的典型应用，需准确区分控制电路与工作电路，理解电磁铁磁性的有无对工作电路通断的控制作用，考查了理论联系实际分析解决问题的能力。
【难度系数】
0.6
