第57页 - 苏科版九年级上下册物理课课练答案

 弹簧伸长

 小磁针发生偏转

【分析】

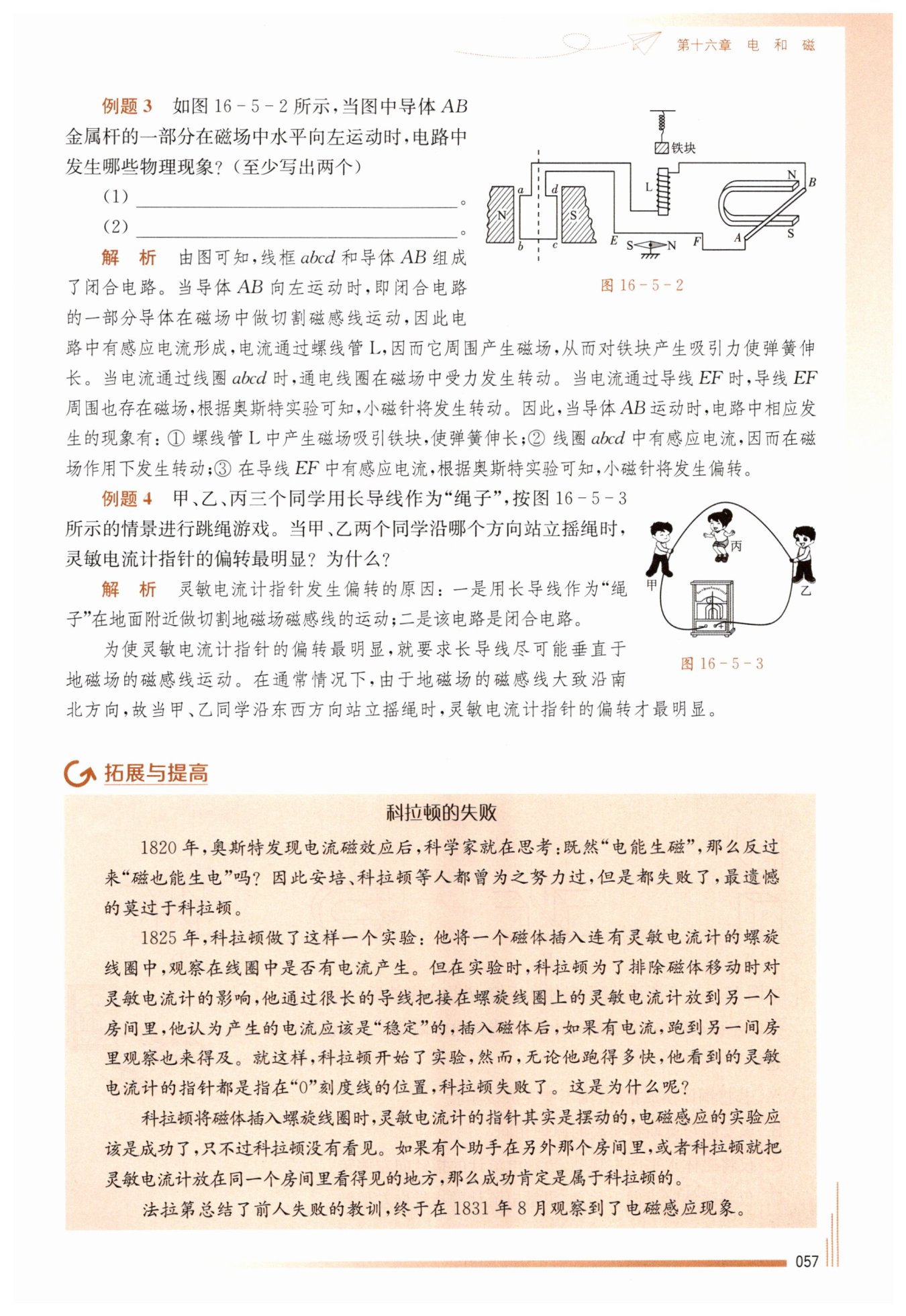

首先观察电路结构：导体AB与线框abcd、螺线管L、导线EF组成闭合电路。当导体AB水平向左运动时，它是闭合电路的一部分导体在磁场中做切割磁感线运动，根据电磁感应原理，电路中会产生感应电流。接下来依次分析电路各部分的现象：
1. 感应电流通过螺线管L时，螺线管因电流的磁效应产生磁场，对铁块产生吸引力，使弹簧被拉长；
2. 感应电流通过导线EF时，导线周围产生磁场，根据奥斯特实验，小磁针会受磁场作用发生偏转；
3. 感应电流通过线圈abcd时，通电线圈在磁场中会受力发生转动。我们只需从中选取两个现象即可。
【解析】
1. 导体AB水平向左运动，闭合电路的一部分导体做切割磁感线运动，电路中产生感应电流；
2. 感应电流通过螺线管L，螺线管产生磁性，吸引铁块，使弹簧伸长；
3. 感应电流通过导线EF，导线周围产生磁场，小磁针在磁场作用下发生偏转；
4. 感应电流通过线圈abcd，通电线圈在磁场中受力转动。
选取其中两个现象即可，如弹簧伸长、小磁针发生偏转。
【答案】
(1) 弹簧伸长
(2) 小磁针发生偏转（答案不唯一，线圈abcd转动等合理答案也可）
【知识点】
电磁感应、电流的磁效应、通电导体在磁场中受力转动
【点评】
本题综合考查电磁感应、电流的磁效应及通电导体在磁场中受力的相关知识，需要学生理清电磁现象的连锁反应，将多个电磁学知识点结合分析，侧重对知识综合应用能力的考察。
【难度系数】
0.5

【分析】
首先回忆感应电流产生的条件：闭合电路的一部分导体做切割磁感线运动时，电路中会产生感应电流，灵敏电流计指针偏转说明有感应电流。要让指针偏转最明显，需要产生的感应电流最大，这就要求导体切割磁感线的效果最好。首先明确地磁场的磁感线大致沿南北方向，那么导体（长导线）要尽可能垂直切割磁感线，所以需要分析甲、乙的站立方向，使得摇绳时导线的运动方向与地磁场磁感线垂直，这样切割效果最佳，感应电流最大，指针偏转最明显。
【解析】
1. 感应电流产生的条件：闭合电路的一部分导体做切割磁感线运动，电路中会产生感应电流，灵敏电流计指针偏转意味着电路中有感应电流。
2. 地磁场的特点：地球周围存在地磁场，地磁场的磁感线大致沿南北方向分布。
3. 切割磁感线的效果：要使感应电流最大，需让长导线尽可能垂直切割地磁场的磁感线。当甲、乙两个同学沿东西方向站立摇绳时，长导线的运动方向与地磁场磁感线方向垂直，此时导线切割磁感线的效果最显著，电路中产生的感应电流最大，因此灵敏电流计指针的偏转最明显。
【答案】
甲、乙两个同学沿东西方向站立摇绳时，灵敏电流计指针的偏转最明显。
原因：地磁场的磁感线大致沿南北方向，当甲、乙沿东西方向站立摇绳时，长导线（作为闭合电路的一部分导体）会垂直切割地磁场的磁感线，此时导线中产生的感应电流最大，灵敏电流计指针偏转最明显。
【知识点】
电磁感应现象，地磁场，切割磁感线
【点评】
本题将电磁感应现象与地磁场知识结合，以生活中的跳绳场景为载体，考察学生对感应电流产生条件的理解，以及对地磁场方向的应用，需要学生将物理知识与实际情景结合分析，培养知识迁移能力。
【难度系数】
0.6
