解:$(2)$设$5x-2=a$,$9-5x=b$,
$ $则$a+b=(5x-2)+(9-5x)=7$,$ab=(5x-2)(9-5x)=4$,
$ $所以$(5x-2)^2+(9-5x)^2=a^2+b^2=(a+b)^2-2ab=7^2-2×4=41$。

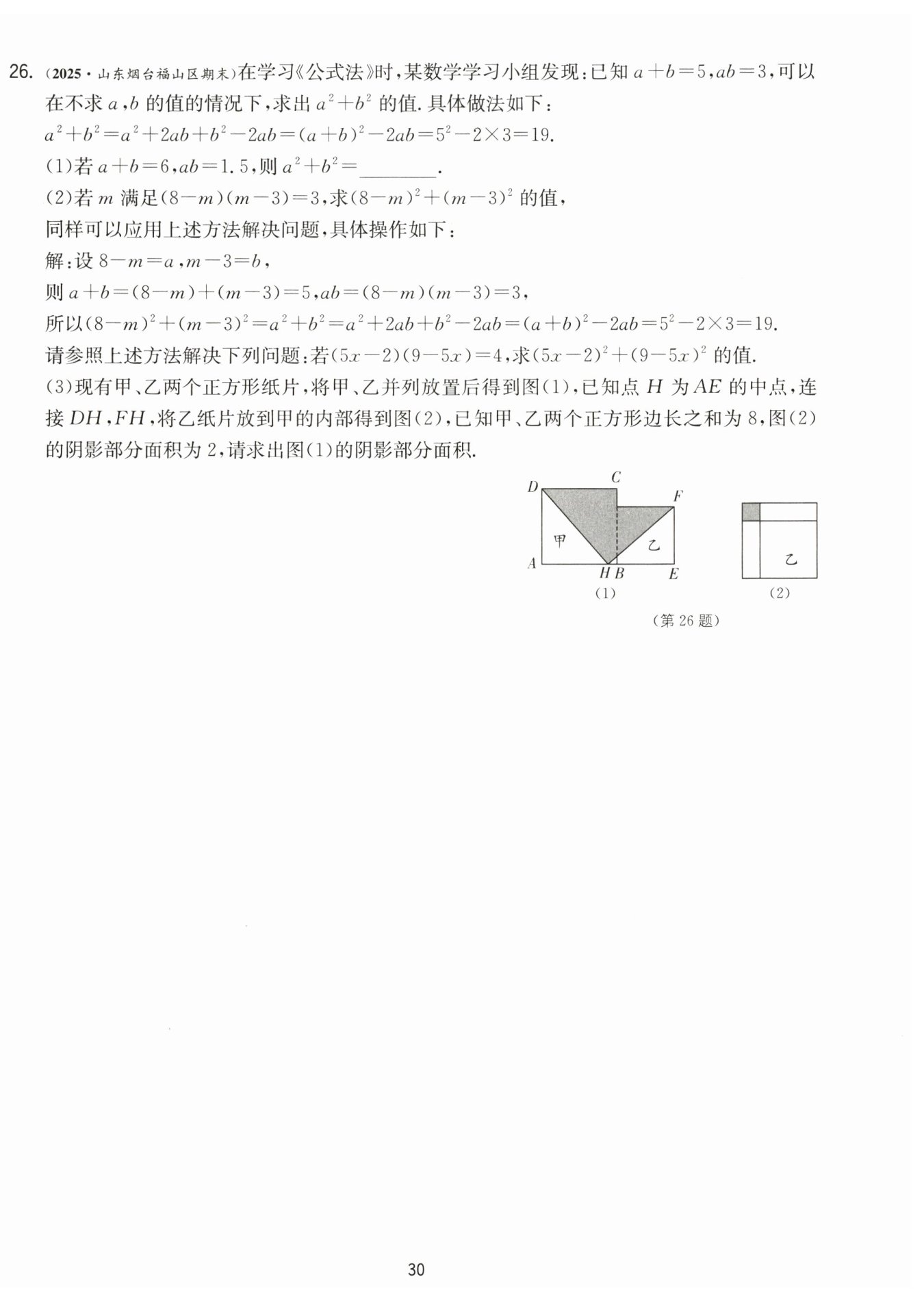

$ (3)$设甲正方形边长为$x$,乙正方形边长为$y$,则$x+y=8$,
$ $所以$(x+y)^2=x^2+y^2+2xy=64$。
$ $因为点$H$为$AE$的中点,所以$AH=EH=4$。
$ $图$(2)$的阴影部分面积为$(x-y)^2=x^2+y^2-2xy=2$,
$ $所以$(x+y)^2+(x-y)^2=64+2=66$,即$2(x^2+y^2)=66$,得$x^2+y^2=33$。
$ $图$ (1)$的阴影部分面积为:
$ x^2+y^2-\dfrac {1}{2}×4· x -\dfrac {1}{2}×4· y = x^2+y^2-2(x+y)=33-2×8=17$。
