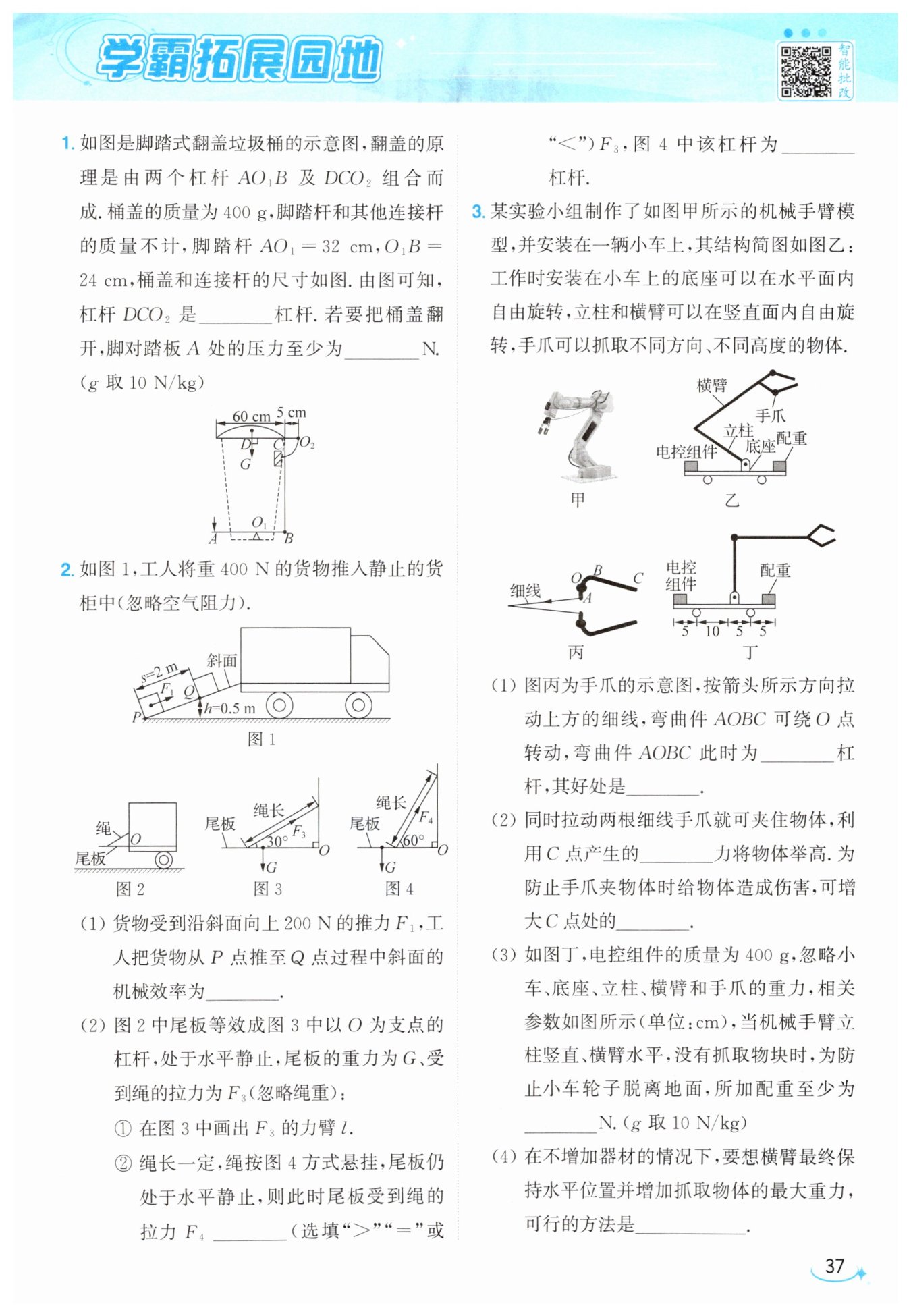

第37页

信息发布者：
费力
21
50%
=
费力
费力
省距离
摩擦
接触面积
1
将机械手臂的立柱向左转
【分析】
解题思路分两步推进：第一步判断杠杆类型，先确定杠杆DCO₂的支点为O₂，分别找出该杠杆的动力臂和阻力臂：动力是连接杆作用在C点的力，动力臂为O₂C=5cm；阻力是桶盖的重力G，重力作用线到支点O₂的垂直距离为阻力臂，由图可知重力作用点在60cm长桶盖的中点，因此阻力臂为60cm/2 +5cm=35cm，对比动力臂和阻力臂的大小，动力臂小于阻力臂，即可判断杠杆类型。第二步计算脚的最小压力：首先根据G=mg算出桶盖的重力，先对上方杠杆DCO₂应用杠杆平衡条件，得到顶杆对C点的作用力；再根据力的作用是相互的，得到顶杆传递到下方脚踏杠杆B点的力，对下方杠杆AO₁B再次应用杠杆平衡条件，联立两个方程即可算出脚在A点的最小压力。
【解析】
1. 判断杠杆类型：
杠杆DCO₂的支点为O₂，动力臂L动=O₂C=5cm，阻力是桶盖的重力，阻力臂L阻=30cm+5cm=35cm，由于动力臂小于阻力臂，因此该杠杆为费力杠杆。
2. 计算桶盖重力：
桶盖质量m=400g=0.4kg，由重力公式得G=mg=0.4kg×10N/kg=4N。
3. 对杠杆DCO₂列杠杆平衡方程：
设顶杆对C点的向上作用力为F₂，由杠杆平衡条件F₁L₁=F₂L₂可得：
G×L阻 = F₂×L动
代入数据：4N×35cm = F₂×5cm，解得F₂=28N。
4. 对杠杆AO₁B列杠杆平衡方程：
根据力的作用相互性，顶杆对B点的向下阻力大小等于F₂，设脚对A点的压力为F，动力臂AO₁=32cm，阻力臂O₁B=24cm，由杠杆平衡条件：
F×AO₁ = F₂×O₁B
代入数据：F×32cm =28N×24cm
解得F=21N。
【答案】
费力；21
【知识点】
杠杆分类；杠杆平衡条件
【点评】
本题是组合杠杆的典型应用题，需要先后对两个独立杠杆分别应用平衡条件，解题的易错点是准确确定上方杠杆的阻力臂长度，以及理清两个杠杆之间的力的传递关系，需要学生熟练掌握杠杆五要素的判断方法，能灵活迁移杠杆平衡条件解决多杠杆联动问题。
【难度系数】
0.4
【分析】
这道题是力学综合题，我们可以分小问逐步梳理思路：
1. 第(1)问求斜面的机械效率，首先回忆机械效率的定义是有用功与总功的比值。先从题图中提取斜面长度s和货物被提升的高度h，总功是推力F₁做的功，用W总=Fs计算，有用功是克服货物重力做的功，用W有用=Gh计算，代入效率公式就能算出结果。
2. 第(2)问①画力臂，牢记力臂的标准画法：先找到支点O，再延长力F₃的作用线，最后从支点向力的作用线作垂线段，这个垂线段就是对应的力臂l。
3. 第(2)问②比较两次拉力的大小，利用杠杆平衡条件分析：先明确两次的阻力（尾板重力）、阻力臂都没有变化，再通过几何关系判断两次拉力的动力臂长度相等，代入杠杆平衡公式就能得到两次拉力相等；再对比动力臂和阻力臂的大小，就能判断杠杆的类型。
【解析】
(1) 由题图1可知，货物沿斜面移动的距离s=2m，上升的竖直高度h=0.5m：
推力做的总功：$W_{\mathrm{总}}=F_1 s = 200\ \mathrm{N} × 2\ \mathrm{m} = 400\ \mathrm{J}$
克服货物重力做的有用功：$W_{\mathrm{有用}}=Gh=400\ \mathrm{N} × 0.5\ \mathrm{m} = 200\ \mathrm{J}$
斜面的机械效率：$\eta = \dfrac{W_{\mathrm{有用}}}{W_{\mathrm{总}}} × 100\% = \dfrac{200\ \mathrm{J}}{400\ \mathrm{J}} × 100\% = 50\%$
(2) ① 作图步骤：确定支点O，将$F_3$的作用线适当延长，从O点向$F_3$的作用线作垂线，该垂线段就是$F_3$的力臂l。
② 对比图3和图4的情况：尾板的重力G作为阻力，大小不变，支点O到重力作用线的阻力臂也不变；两次拉力的动力臂都是支点到绳子拉力作用线的垂线段，由几何全等关系可知两次动力臂长度完全相等。根据杠杆平衡条件$F_动 l_动 = F_阻 l_阻$，可得两次拉力大小相等，即$F_4 = F_3$；图4中杠杆的动力臂小于阻力臂，因此属于费力杠杆。
【答案】
(1) $\boldsymbol{50\%}$
(2) ①
② $\boldsymbol{=}$；$\boldsymbol{费力}$
【知识点】
斜面机械效率、力臂作图、杠杆平衡应用
【点评】
本题综合考查了斜面机械效率和杠杆的相关知识点，属于基础力学综合题型。易错点是第(2)问中两次拉力的大小判断，很多同学会错误认为绳子倾斜后动力臂变小拉力变大，解题时要结合几何关系准确判断动力臂的变化，再利用杠杆平衡条件推导结果，同时牢记杠杆分类的判断依据是动力臂和阻力臂的相对大小。
【难度系数】
0.6
【分析】
这道题是力学综合题，我们可以分小问逐步梳理思路：
1. 第(1)问求斜面的机械效率，首先回忆机械效率的定义是有用功与总功的比值。先从题图中提取斜面长度s和货物被提升的高度h，总功是推力F₁做的功，用W总=Fs计算，有用功是克服货物重力做的功，用W有用=Gh计算，代入效率公式就能算出结果。
2. 第(2)问①画力臂，牢记力臂的标准画法：先找到支点O，再延长力F₃的作用线，最后从支点向力的作用线作垂线段，这个垂线段就是对应的力臂l。
3. 第(2)问②比较两次拉力的大小，利用杠杆平衡条件分析：先明确两次的阻力（尾板重力）、阻力臂都没有变化，再通过几何关系判断两次拉力的动力臂长度相等，代入杠杆平衡公式就能得到两次拉力相等；再对比动力臂和阻力臂的大小，就能判断杠杆的类型。
【解析】
(1) 由题图1可知，货物沿斜面移动的距离s=2m，上升的竖直高度h=0.5m：
推力做的总功：$W_{\mathrm{总}}=F_1 s = 200\ \mathrm{N} × 2\ \mathrm{m} = 400\ \mathrm{J}$
克服货物重力做的有用功：$W_{\mathrm{有用}}=Gh=400\ \mathrm{N} × 0.5\ \mathrm{m} = 200\ \mathrm{J}$
斜面的机械效率：$\eta = \dfrac{W_{\mathrm{有用}}}{W_{\mathrm{总}}} × 100\% = \dfrac{200\ \mathrm{J}}{400\ \mathrm{J}} × 100\% = 50\%$
(2) ① 作图步骤：确定支点O，将$F_3$的作用线适当延长，从O点向$F_3$的作用线作垂线，该垂线段就是$F_3$的力臂l。
② 对比图3和图4的情况：尾板的重力G作为阻力，大小不变，支点O到重力作用线的阻力臂也不变；两次拉力的动力臂都是支点到绳子拉力作用线的垂线段，由几何全等关系可知两次动力臂长度完全相等。根据杠杆平衡条件$F_动 l_动 = F_阻 l_阻$，可得两次拉力大小相等，即$F_4 = F_3$；图4中杠杆的动力臂小于阻力臂，因此属于费力杠杆。
【答案】
(1) $\boldsymbol{50\%}$
(2) ①
② $\boldsymbol{=}$；$\boldsymbol{费力}$
【知识点】
斜面机械效率、力臂作图、杠杆平衡应用
【点评】
本题综合考查了斜面机械效率和杠杆的相关知识点，属于基础力学综合题型。易错点是第(2)问中两次拉力的大小判断，很多同学会错误认为绳子倾斜后动力臂变小拉力变大，解题时要结合几何关系准确判断动力臂的变化，再利用杠杆平衡条件推导结果，同时牢记杠杆分类的判断依据是动力臂和阻力臂的相对大小。
【难度系数】
0.6
【分析】
我们可以逐小问梳理解题思路：
1. 第一问判断杠杆类型：先确定弯曲件AOBC的支点为O点，细线拉A点的力是动力，手爪开合时C端受到的反作用力是阻力，对比动力臂和阻力臂的长度，发现动力臂小于阻力臂，即可判断杠杆类型，再对应费力杠杆的特点得出优势。
2. 第二问：手爪夹住物体举高时，是依靠接触面的作用力阻碍物体下落，该力为摩擦力；要避免夹伤物体，需要减小手爪对物体的压强，在压力不变的前提下，通过增大受力面积即可实现，对应操作就是增大C点的接触面积。
3. 第三问：将小车整体看作杠杆，当右侧轮子刚好要脱离地面时，支点为左侧小车轮，先计算电控组件的重力，再代入两个力对应的力臂数值，利用杠杆平衡条件就能算出配重的最小重力。
4. 第四问：根据杠杆平衡条件，在配重、电控组件重力都固定的情况下，减小抓取物体的重力对应的力臂，就可以提升能抓取的最大物重，据此设计可行操作即可。
【解析】
（1）弯曲件AOBC的支点为O，动力臂长度小于阻力臂长度，因此属于费力杠杆，费力杠杆的特点是动力大于阻力，但可以让阻力端移动更大的行程，实现省距离的效果，拉动细线很小的距离就能让手爪开合更大幅度。
（2）手爪夹住物体时，C点和物体之间产生静摩擦力，依靠该摩擦力阻碍物体下落，从而将物体举高；根据压强公式$p=\frac{F}{S}$，在夹压力F不变时，增大C点的接触面积（受力面积S）可以减小压强，避免夹伤物体。
（3）先计算电控组件的重力：
$G_{\mathrm{组件}}=mg=0.4\ \mathrm{kg} × 10\ \mathrm{N/kg}=4\ \mathrm{N}$
当右轮刚好脱离地面时，杠杆支点为左轮位置，电控组件的力臂$L_1=5\ \mathrm{cm}$，配重的力臂$L_2=10\ \mathrm{cm}+5\ \mathrm{cm}+5\ \mathrm{cm}=20\ \mathrm{cm}$。
根据杠杆平衡条件$F_1L_1=F_2L_2$，代入数值：
$4\ \mathrm{N} × 5\ \mathrm{cm} = G_{\mathrm{配重}} × 20\ \mathrm{cm}$
解得$G_{\mathrm{配重}}=1\ \mathrm{N}$，即配重至少为1N。
（4）不增加器材的情况下，将机械手臂的立柱向左转，可让横臂整体向左侧移动，减小抓取物体的重力相对于支点的力臂，根据杠杆平衡条件，其他条件不变时阻力臂减小，可承载的最大抓取物重力就会增大。
【答案】
(1) 费力 省距离
(2) 摩擦 接触面积
(3) 1
(4) 将机械手臂的立柱向左转
【知识点】
杠杆的分类；摩擦力的应用；杠杆平衡条件
【点评】
本题以机械手臂模型为真实情境，融合了多个力学基础知识点，既考察基础概念的辨析记忆，也考察杠杆平衡条件在工程小设计场景中的实际应用，引导学生用物理知识解决生活中的设计类问题，实用性较强。
【难度系数】
0.6
