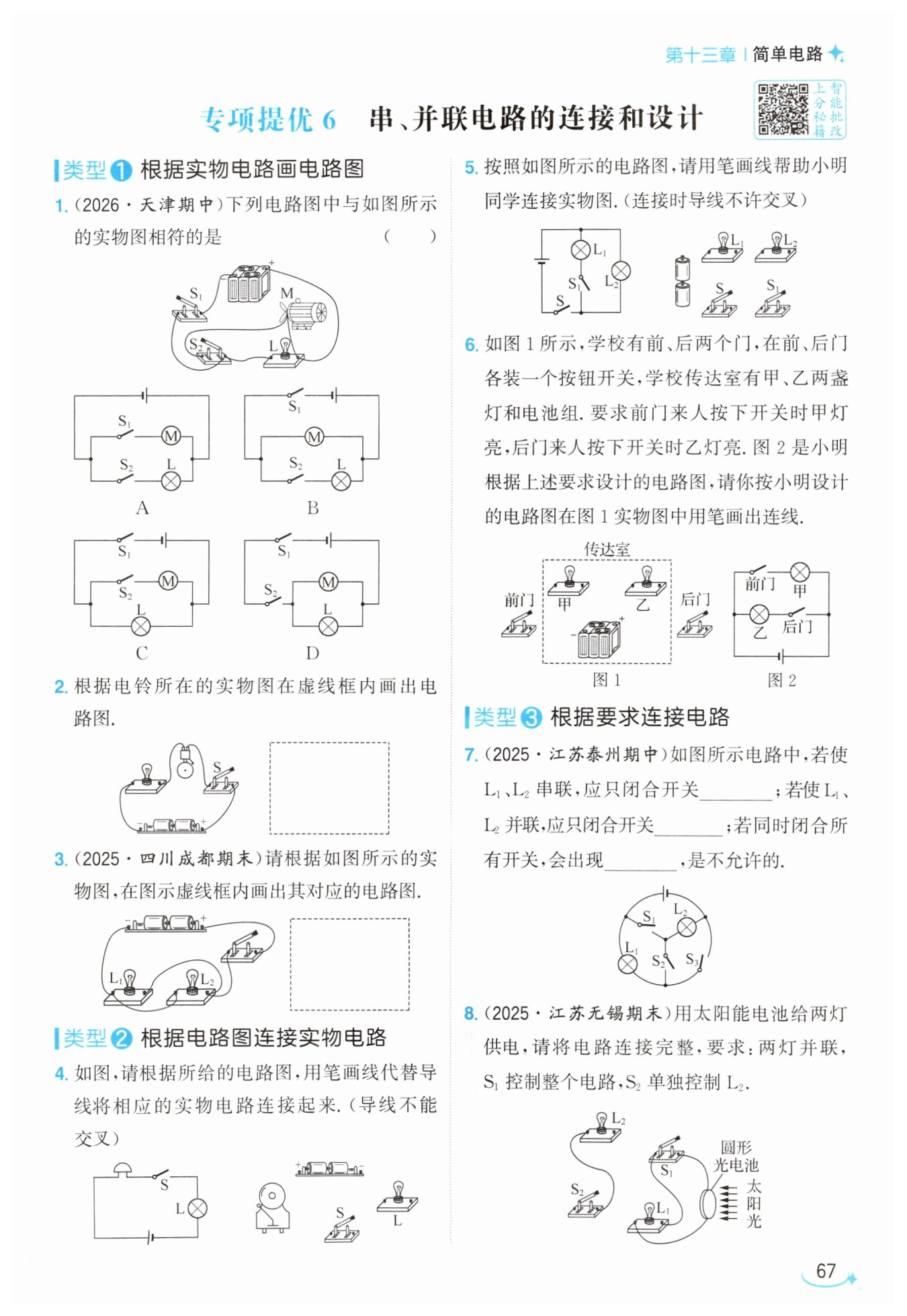

第67页

信息发布者：
C
$\mathrm{S}_{2}$
$\mathrm{S}_{1}$、$\mathrm{S}_{3}$
电源短路
【分析】
解决实物图对应电路图的题目，核心方法是电流路径法：首先从电源正极出发，顺着导线梳理所有电流的走向，先判断用电器的串并联关系，再明确每个开关所在的位置、对应的控制对象，最后将梳理出的电路特征和各个选项逐一比对，排除不符合的选项，就能得到正确答案。本题中先梳理实物图的电流走向，可得出两灯的连接方式、开关的控制作用，再匹配选项即可。
【解析】
1. 梳理实物电路路径：从电源正极流出的电流分为两条独立支路：
支路①：直接经过第一个小灯泡，无额外开关；
支路②：先经过开关，再经过第二个小灯泡；
两条支路的电流最终汇合后回到电源负极。
2. 总结电路特征：两个小灯泡为并联关系，开关仅控制自身所在支路的小灯泡，无法控制另一条支路的灯泡。
3. 逐一排查选项：
首先排除两灯串联的错误选项，再排除开关位于干路、同时控制两个灯泡的选项，最后排除开关和灯泡并联造成短路的错误选项，只有C选项完全匹配上述电路特征。
【答案】
C
【知识点】
实物图转电路图，并联电路，开关的控制作用
【点评】
本题属于电路识图的基础题型，重点考察学生对电流路径法的掌握，解题时要注意不要混淆开关的控制对象，逐段核对元件位置就能避免出错，是电路入门阶段的典型常规考题。
【难度系数】
0.8
【分析】
要画出对应实物的电路图，首先需要梳理清楚电流的流动路径：从电源正极出发，顺着导线依次确认经过的所有元件，判断连接方式，本题中所有元件没有分支，是串联关系。之后按照电路绘图的规范，使用标准的元件符号，沿着电流的先后顺序，在虚线框内用横平竖直的导线将各元件符号顺次连接，保证布局整齐，元件顺序和实物完全对应即可。
【解析】
1. 梳理电流路径：从电源正极流出的电流，先经过开关S，之后依次通过电铃、小灯泡，最终流回电源负极，所有元件为串联连接。
2. 绘制电路图：先画出电源的标准符号，从电源正极开始，沿电流走向依次接入开关、电铃、灯泡的对应电路符号，最后将导线连接回电源负极，保证导线横平竖直，整体电路图呈规整的矩形，元件不放置在拐角位置。
【答案】

【知识点】
实物图画电路图，串联电路，电路元件符号
【点评】
本题是电路绘图的基础题型，重点考察学生识别实物电路连接逻辑、规范使用电路符号的能力，解题核心是先理清电流的先后流经顺序，避免出现元件遗漏、顺序颠倒的错误，绘制时注意走线工整符合电路图的绘制要求。
【难度系数】
0.7
【分析】
要画出对应实物图的电路图，首先按照电流流向法梳理电路：第一步先找到电源的正负极，从电源正极出发顺着导线追踪电流路径，电流先经过开关后会分成两条互不影响的独立通路，分别经过两个灯泡，最终汇合回到电源负极，由此判断两个灯泡是并联连接，开关位于干路控制整个电路。之后按照梳理出的连接顺序，用规范的电路符号依次画出各元件，保证元件连接逻辑和实物图完全对应，排布整齐即可。
【解析】
1. 梳理电流路径：电流从电源正极流出，经过开关后分为两条支路：
支路1：电流直接通过灯泡L₂，返回电源负极；
支路2：电流通过灯泡L₁，返回电源负极。
2. 电路连接判定：灯泡L₁和L₂为并联关系，开关安装在干路，控制整个电路的通断。
3. 绘制电路图：先画出电源符号，从电源正极出发依次画出干路的开关，之后分出两条支路分别接入L₁和L₂，两条支路末端汇合后连接回电源负极，保证导线无交叉、元件符号规范。
【答案】

【知识点】
实物图画电路图，并联电路
【点评】
本题属于电路作图的基础题型，核心考点是通过电流流向法识别并联电路结构，易错点是误将该电路判断为串联，作图时注意不要出现导线交叉、元件符号不规范的问题，理清两条独立的电流通路即可顺利完成作图。
【难度系数】
0.8
【分析】
首先先观察左侧的电路图，判断电路连接方式：所有元件是顺次串联的，没有并联支路。接下来按照电流流向的思路来连线：先确定电流从电源正极流出后的路径，依次经过电铃、开关S、灯泡L，最终回到电源负极，只需要沿着这个顺序，把各个实物元件的对应接线柱用导线依次连接，全程注意导线不能交叉，就能完成符合要求的实物连接。
【解析】
1. 先明确电路的电流路径：该电路为串联电路，完整电流回路为：电源正极→电铃→开关S→灯泡L→电源负极。
2. 按顺序完成实物连线：
① 取一根导线，一端接电源的正极接线柱，另一端接电铃的任意一个接线柱；
② 再取一根导线，一端接电铃剩下的另一个接线柱，另一端接开关S的任意一个接线柱；
③ 取第三根导线，一端接开关S剩下的另一个接线柱，另一端接灯泡L的任意一个接线柱；
④ 取最后一根导线，一端接灯泡L剩下的另一个接线柱，另一端接电源的负极接线柱，连接过程中保证所有导线不交叉即可。
【答案】

【知识点】
串联电路实物连接，电路通路构建
【点评】
本题是电路实物连接的基础题型，考察电路图和实物图的对应转换能力，只要理清串联电路的电流走向，按顺序依次连接元件，避免导线交叉、漏接元件的失误，就可以顺利完成连线，适合刚接触电路连接的初学者巩固基础。
【难度系数】
0.8
【分析】
首先先分析给定电路图的电流路径，判断电路结构：电流从电源正极流出后分为两条独立支路，第一条支路仅经过灯泡L₂，第二条支路依次经过灯泡L₁、开关S₁，两条支路的电流汇合后，共同经过干路开关S回到电源负极，因此L₁与L₂是并联关系，开关S控制整个电路的通断，开关S₁仅控制L₁所在支路。连接实物时可以采用“先串后并”的思路：先完成其中一条支路的完整串联，再将另一条支路并联到对应节点上，全程保证导线不交叉，所有接线都接在元件的接线柱上，避免出现短路错误。
【解析】
具体连接步骤如下：
1. 先将两节干电池正负极对接，组装成完整电源，明确电源的正、负极；
2. 从电源正极引出导线，同时连接到L₁的一个接线柱和L₂的一个接线柱，完成两条支路首端的并联；
3. 用导线将L₁的剩余接线柱和S₁的一个接线柱相连，S₁的剩余接线柱与L₂的剩余接线柱连通，完成两条支路尾端的并联；
4. 从两条支路的公共尾端接线点引出导线，连接到干路开关S的一个接线柱，最后将S的剩余接线柱用导线连接回电源负极，检查所有导线无交叉，电路结构和电路图完全一致即可。
【答案】

【知识点】
并联电路连接；实物电路连线
【点评】
本题是电学基础的实物连线题，核心要求是准确识别电路图的干路、支路元件，明确两个开关各自的控制对象，按照先串后并的顺序连线，注意不能出现导线交叉、电源短路的常见错误，是初中电学实验必须掌握的基础操作。
【难度系数】
0.7
【分析】
首先明确解题思路：先对照给出的电路图判断电路连接方式，从图2可以看出甲、乙两灯是并联关系，前门开关单独控制甲灯，后门开关单独控制乙灯，两个开关分别处在各自对应的支路上，互不干扰。接下来分步操作：1. 先识别电源的正负极，确定电源的两个输出端；2. 规划两条独立支路：第一条支路将前门开关和甲灯串联，第二条支路将后门开关和乙灯串联；3. 把两条支路的两端分别对应接在电源的正、负极上，连线过程中注意导线不能交叉，所有接点都要接在元件的接线柱上，不能出现电源短路的错误。
【解析】
解：按照电路图的连接规则完成实物连线：
1. 先确认电路结构：甲灯与前门开关串联组成第一条支路，乙灯与后门开关串联组成第二条支路，两条支路整体并联在电源两端；
2. 从电源正极引出两根导线，一根连接甲灯的其中一个接线柱，另一根连接乙灯的其中一个接线柱；
3. 用导线将甲灯的剩余接线柱和前门开关的一个接线柱相连，再将前门开关的剩余接线柱连接到电源负极；
4. 用导线将乙灯的剩余接线柱和后门开关的一个接线柱相连，再将后门开关的剩余接线柱连接到电源负极；
最终连线完全符合要求：按下前门开关时甲灯支路导通，甲灯亮；按下后门开关时乙灯支路导通，乙灯亮。
【答案】

【知识点】
并联电路连接，开关控制作用
【点评】
本题结合传达室门灯的生活场景考察实物电路连线，核心是先根据控制要求判断出两灯并联、开关各控制对应支路用电器的结构，连接时注意规避导线交叉、电源短路的常见错误，属于基础的电路实操题型，能有效巩固学生对并联电路特点的理解。
【难度系数】
0.7
【分析】
我们可以按照串并联电路的核心定义来逐步推导：首先明确串联电路的特征是电流只有一条流通路径，两个用电器依次首尾相连；并联电路的特征是电流存在两条及以上独立的流通路径，两个用电器的两端分别直接接在电源的两极上。第一步先分析串联场景：要让电流依次经过L₁、L₂，没有多余分支，顺着电流从电源正极出发的走向排查，只有仅闭合S₂、断开S₁和S₃时，电流才能先后经过L₁、L₂回到电源负极，实现两灯串联。第二步分析并联场景：要让电流分成两条独立支路，分别流经L₁和L₂，排查开关状态，只有闭合S₁、S₃，断开S₂时，两条支路分别连通，两灯两端都直接接电源两极，实现并联。第三步分析全闭合的情况：如果三个开关全部闭合，电流可以完全不经过两个灯泡，直接从电源的一端回到另一端，就会出现电源短路的故障。
【解析】
1. 要使L₁、L₂串联：电流的路径需要唯一，依次经过两个灯泡，此时电流走向为：电源正极→L₁→S₂→L₂→电源负极，因此需要断开S₁、S₃，仅闭合S₂。
2. 要使L₁、L₂并联：电流需要分为两条独立支路，分别通过L₁和L₂，此时两条路径分别为：①电源正极→L₁→S₃→电源负极；②电源正极→S₁→L₂→电源负极，因此需要断开S₂，闭合S₁和S₃。
3. 若同时闭合所有开关：电流不经过任何用电器，直接从电源正极回到电源负极，会造成电源短路，会损坏电源，是电路操作中不允许的错误情况。
【答案】
$\boldsymbol{S_2}$；$\boldsymbol{S_1、S_3}$；$\boldsymbol{电源短路}$
【知识点】
串联电路特点；并联电路特点；电源短路
【点评】
本题是电路连接方式判断的经典基础题，核心考察开关状态对电路结构的影响，解题的核心技巧是顺着电流走向逐一排查路径，区分串并联的同时明确短路的危害，适合刚接触电路的学生巩固基础概念。
【难度系数】
0.7
【分析】
我们可以按照题目要求逐步拆解思考：首先明确三个核心要求：两灯并联、S1控制整个电路、S2单独控制L2。首先，S1控制整个电路说明它必须接在干路上，所有电流都要先经过S1才能分流到两个灯泡；S2单独控制L2，说明S2只能和L2串联在同一条支路上，不能出现在L1的支路，也不能放在干路。接下来对照现有实物的已有连线，我们可以看到L1所在的支路已经和S1、光电池连通，接下来只需要把S2和L2串联成独立支路，并联到电源两端，就能满足所有要求。
【解析】
1. 先确定电路结构：两灯并联，S1作为总开关串联在干路中，S2与L2串联在单独的一条支路上，L1单独占据另一条支路。
2. 补充第一根导线：将S1的干路输出侧接线柱，和S2的右侧接线柱相连，让S2所在支路可以从干路获得供电。
3. 补充第二根导线：将L2的左侧空余接线柱，和光电池负极侧的公共接线端（即L1靠近光电池负极的接线柱）相连，让S2、L2串联形成的支路完整并联在光电池两端。
连接完成后，闭合S1时L1直接通电工作，只有同时闭合S2时L2才会通电，完全符合题目所有要求。
【答案】

【知识点】
实物电路连接，并联电路，开关的作用
【点评】
本题是电学实物连线的基础常考题，核心考察根据开关的控制作用判断开关的接入位置，只要理清干路开关控制所有用电器、支路开关仅控制对应支路用电器的规律，就可以顺利完成连线，连线时注意避免出现电源短路、导线交叉的错误即可。
【难度系数】
0.6
