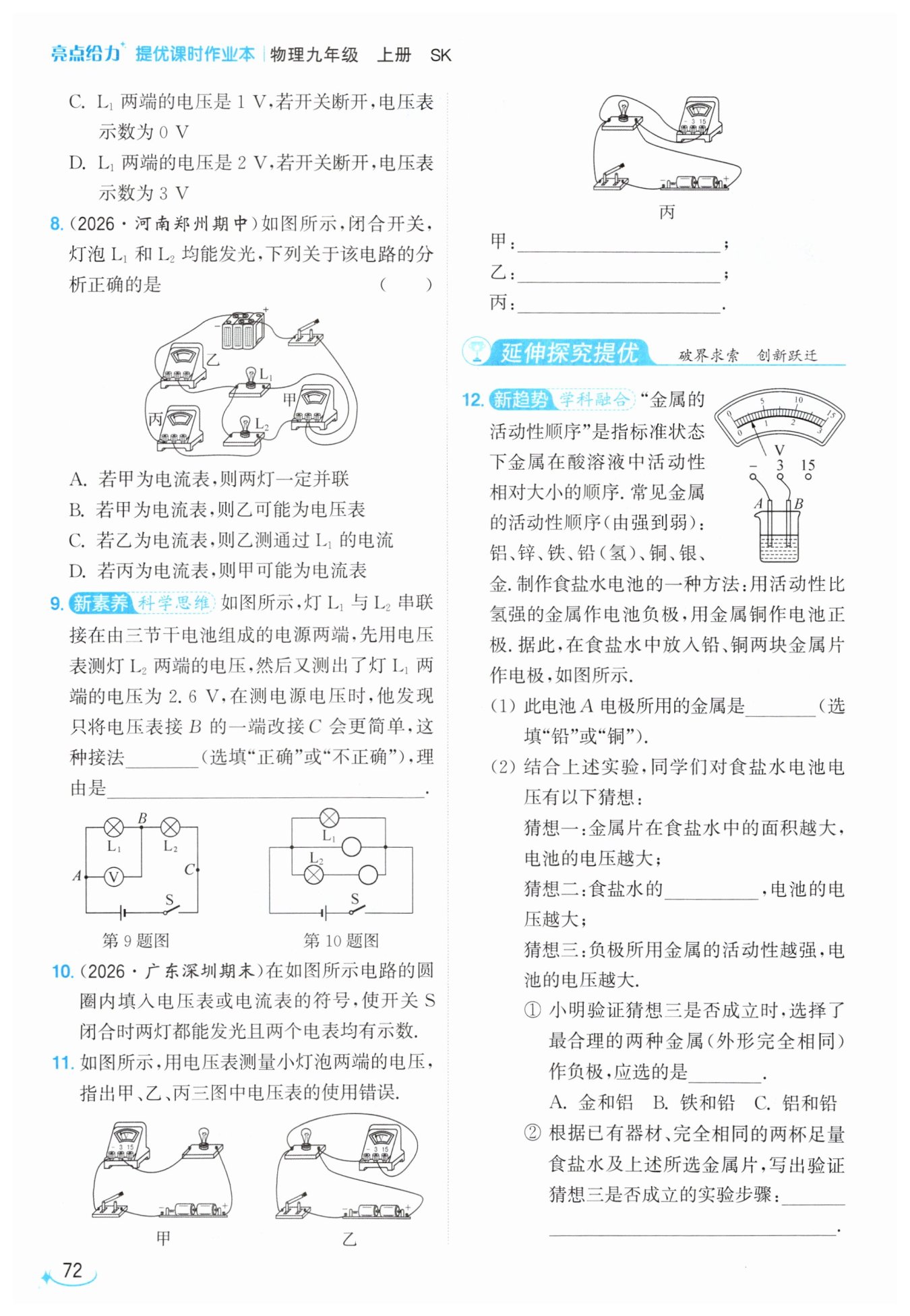

【分析】
第一步先梳理电流路径判断电路连接方式:电流从电源正极出发,依次经过电流表、灯泡L₁、开关、灯泡L₂,最终回到电源负极,整个电路只有一条电流路径,因此两灯是串联关系,直接排除描述并联的B选项。
第二步判断电压表的测量对象:观察电压表的接线,电压表两端没有接在L₂两端,而是通过导线并联在L₁的两端,因此电压表测量的是L₁两端的电压,排除描述电压表测L₂电压的A选项。
第三步读取电压表示数:已知电源总电压只有3V,因此电压表选择的是0~3V量程,对应分度值0.1V,结合图乙指针位置,读数为2V,也就是L₁两端电压为2V。
第四步分析开关断开后的电压情况:开关断开后,电压表的两个接线柱可以通过L₂连接到电源的正负极,相当于电压表串联接入电路,此时电压表测量电源电压,示数等于电源电压3V,由此判断C错误,D正确。
【解析】
1. 判断电路连接:由图甲可知,电流只有一条流通路径,依次经过L₁、L₂,因此L₁、L₂为串联关系;电压表并联在L₁两端,测量的是L₁两端的电压,因此选项A、B错误。
2. 读取电压表示数:电源电压为3V,因此电压表选用0~3V量程,该量程分度值为0.1V,图乙中指针指向2V刻度处,因此L₁两端的电压为2V。
3. 分析开关断开后的状态:若开关断开,电压表的两端通过L₂分别与电源正负极相连,电压表串联在电路中,此时电压表测量电源电压,示数等于电源电压3V,因此选项C错误,选项D正确。
【答案】D
【知识点】串联电路识别,电压表读数,电压表使用
【点评】本题的易错点有两处:一是容易误判电压表的测量对象,二是开关断开后容易忽略电压表串联接入电路的特性,解题时要先沿着电流路径逐一分析元件的连接关系,再结合电压表的使用规则判断示数变化。
【难度系数】0.7
