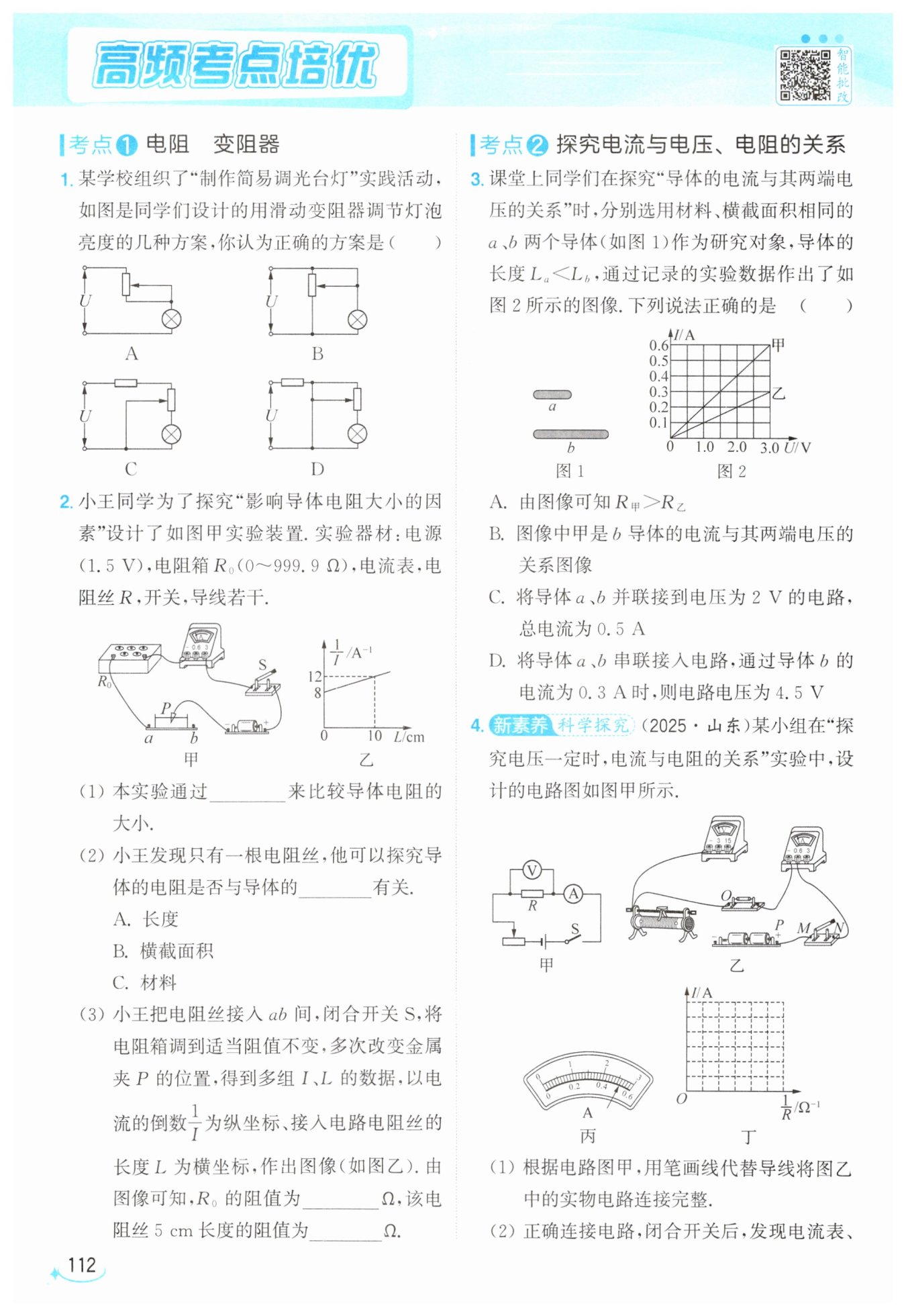

【分析】
这道题是电学探究类实验题,我们可以按小问逐个梳理思路:
1. 第(1)问连接实物图:先对照甲图的串联逻辑,明确定值电阻、滑动变阻器、电流表串联,电压表并联在定值电阻两端,结合后续实验电流不超过0.6A的特点选择对应量程接线即可。
2. 第(2)问故障判断:两表都无示数说明电路大概率是断路故障,用外接电压表逐段检测,若电压表有示数说明电压表两端到电源两极是通路,无示数说明对应段外存在断路,逐步推导就能锁定断路位置。
3. 第(3)问电流表读数:先确定量程是0~0.6A,明确分度值为0.02A,对应指针位置读数即可。
4. 第(4)问实验操作:更换更大的定值电阻后,根据串联分压规律,定值电阻两端电压会升高,本实验要控制定值电阻两端电压不变,所以需要调大滑动变阻器接入的阻值,让定值电阻电压回落至设定值2V。
5. 第(5)问绘制图像:先把每组电阻值换算为1/R,对应描出所有数据点,再用直线拟合得到过原点的图像即可。
6. 第(6)问结论推导:过原点的I-1/R直线说明两个量成正比,反向推导就能得到电流和电阻的反比例关系。
【解析】
(1) 按照电路图的串联关系,将滑动变阻器左下接线柱接入电路,电流表选择0~0.6A量程串联在电路中,电压表并联在定值电阻两端,完成实物连线。
(2) 闭合开关后电流表、电压表均无示数,说明电路存在断路故障;外接电压表接M、N示数为0,说明M到电源负极、N到电源正极至少一处断路;接N、O示数为0,说明N到电源负极、O到电源正极至少一处断路;接O、P示数为3V等于电源电压,说明O到电源正极、P到电源负极均为通路,因此断路位置为导线PM断路。
(3) 电流表选用0~0.6A量程,分度值为0.02A,指针对应读数为0.52A。
(4) 用5Ω电阻替换4Ω电阻后,定值电阻阻值变大,根据串联分压规律,定值电阻两端电压大于2V,为控制定值电阻两端电压保持2V不变,需要向左移动变阻器的滑片,增大滑动变阻器接入阻值,使电压表的示数回到2.0V。
(5) 先根据表格数据计算每组R对应的1/R值,将(I,1/R)对应坐标点逐一描在坐标系中,用平滑直线拟合所有点,得到过原点的I-1/R图像。
(6) I-1/R图像是过原点的直线,说明电压一定时,通过导体的电流与电阻的倒数成正比,即电流与电阻成反比。
【答案】
(1) 如图1所示 (2) 导线PM断路 (3) 0.52 A (4) 向左移动变阻器的滑片,使电压表的示数为2.0 V (5) 如图2所示 (6) $\dfrac{1}{R}$ 电阻
【知识点】
探究电流与电阻关系,电路故障分析,串联分压规律
【点评】
本题是电学核心探究实验的经典考题,覆盖了实物连线、故障排查、电表读数、实验操作、图像处理多个考点,重点考察控制变量法在本实验中的应用,通过I-1/R图像的设计引导学生理解反比例关系的线性转化,是中考电学实验的高频题型,需要学生熟练掌握实验全流程的细节逻辑。
【难度系数】
0.6
