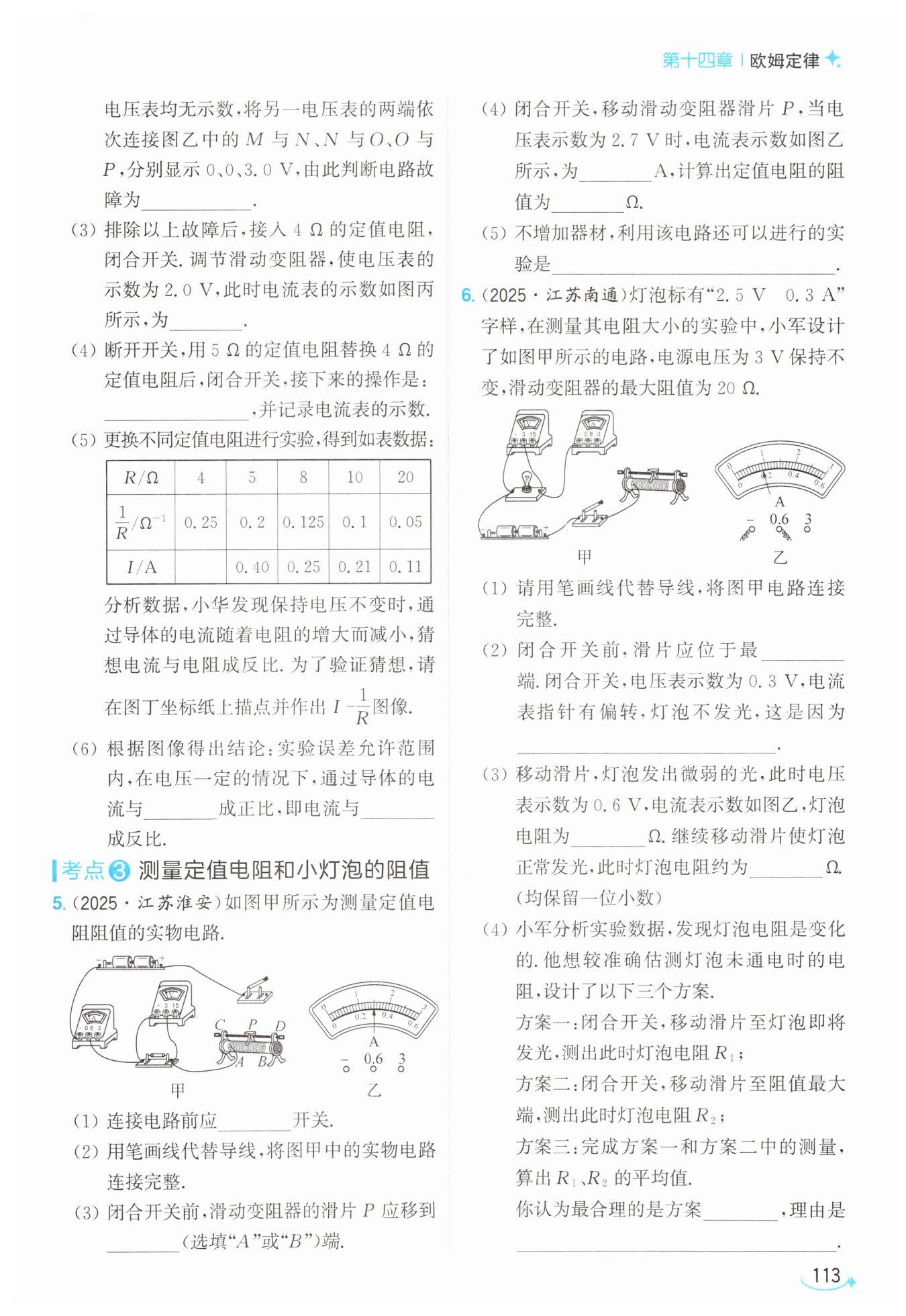

第113页

信息发布者：
导线PM断路
0.52 A
向左移动变阻器的滑片，使电压表的示数为2.0 V
$\dfrac{1}{R}$
电阻
断开
B
0.3
9
探究在电阻不变时，电流与电压的关系
右
滑动变阻器接入电路中的阻值过大，电路中电流很小
3.3
8.3
二
滑片移动至阻值最大端时，灯泡两端的电压、通过的电流最小，灯泡不发光，温度最低，测量的灯泡的电阻更接近未通电时灯泡的电阻
【分析】
这道题是电学探究类实验题，我们可以按小问逐个梳理思路：
1. 第(1)问连接实物图：先对照甲图的串联逻辑，明确定值电阻、滑动变阻器、电流表串联，电压表并联在定值电阻两端，结合后续实验电流不超过0.6A的特点选择对应量程接线即可。
2. 第(2)问故障判断：两表都无示数说明电路大概率是断路故障，用外接电压表逐段检测，若电压表有示数说明电压表两端到电源两极是通路，无示数说明对应段外存在断路，逐步推导就能锁定断路位置。
3. 第(3)问电流表读数：先确定量程是0~0.6A，明确分度值为0.02A，对应指针位置读数即可。
4. 第(4)问实验操作：更换更大的定值电阻后，根据串联分压规律，定值电阻两端电压会升高，本实验要控制定值电阻两端电压不变，所以需要调大滑动变阻器接入的阻值，让定值电阻电压回落至设定值2V。
5. 第(5)问绘制图像：先把每组电阻值换算为1/R，对应描出所有数据点，再用直线拟合得到过原点的图像即可。
6. 第(6)问结论推导：过原点的I-1/R直线说明两个量成正比，反向推导就能得到电流和电阻的反比例关系。
【解析】
(1) 按照电路图的串联关系，将滑动变阻器左下接线柱接入电路，电流表选择0~0.6A量程串联在电路中，电压表并联在定值电阻两端，完成实物连线。
(2) 闭合开关后电流表、电压表均无示数，说明电路存在断路故障；外接电压表接M、N示数为0，说明M到电源负极、N到电源正极至少一处断路；接N、O示数为0，说明N到电源负极、O到电源正极至少一处断路；接O、P示数为3V等于电源电压，说明O到电源正极、P到电源负极均为通路，因此断路位置为导线PM断路。
(3) 电流表选用0~0.6A量程，分度值为0.02A，指针对应读数为0.52A。
(4) 用5Ω电阻替换4Ω电阻后，定值电阻阻值变大，根据串联分压规律，定值电阻两端电压大于2V，为控制定值电阻两端电压保持2V不变，需要向左移动变阻器的滑片，增大滑动变阻器接入阻值，使电压表的示数回到2.0V。
(5) 先根据表格数据计算每组R对应的1/R值，将(I,1/R)对应坐标点逐一描在坐标系中，用平滑直线拟合所有点，得到过原点的I-1/R图像。
(6) I-1/R图像是过原点的直线，说明电压一定时，通过导体的电流与电阻的倒数成正比，即电流与电阻成反比。
【答案】
(1) 如图1所示 (2) 导线PM断路 (3) 0.52 A (4) 向左移动变阻器的滑片，使电压表的示数为2.0 V (5) 如图2所示 (6) $\dfrac{1}{R}$ 电阻
【知识点】
探究电流与电阻关系，电路故障分析，串联分压规律
【点评】
本题是电学核心探究实验的经典考题，覆盖了实物连线、故障排查、电表读数、实验操作、图像处理多个考点，重点考察控制变量法在本实验中的应用，通过I-1/R图像的设计引导学生理解反比例关系的线性转化，是中考电学实验的高频题型，需要学生熟练掌握实验全流程的细节逻辑。
【难度系数】
0.6
【分析】
这是一道伏安法测定值电阻的常规实验题，我们可以按照实验操作的逻辑逐步思考：
1. 第一问属于电学实验的基础安全规范，连接电路时如果开关闭合，接线过程中很容易出现误碰短路的情况，损坏元件，因此连接前必须断开开关。
2. 第二问补全实物电路：观察现有电路，开关仅接入了电源正极侧的导线，空余的接线柱还未连接后续电路，滑动变阻器已经接了下端A接线柱，按照“一上一下”的接线要求，只需要把开关的空余接线柱和滑动变阻器上端的C或D接线柱相连，就能形成完整通路，同时保证电流表串联、电压表并联在定值电阻两端，符合实验要求。
3. 第三问判断滑动变阻器初始位置：闭合开关前要将滑片移到接入阻值最大的位置，起到保护电路的作用。本电路滑动变阻器下接线柱接的是A端，滑片移到B端时，接入电路的电阻丝长度最长，阻值最大。
4. 第四问读取电流并计算电阻：电流表选用的是0~0.6A量程，该量程分度值为0.02A，指针指向0.3A刻度线处，得到电流值后，代入欧姆定律R=U/I即可算出定值电阻的阻值。
5. 第五问拓展实验：该电路中定值电阻阻值固定，滑动变阻器可以多次改变定值电阻两端的电压和对应电流，无需额外器材就可以完成探究电流与电压关系的实验。
【解析】
（1）电学实验连接电路前，为避免短路损坏元件，必须断开开关。
（2）实物连线操作：用导线将开关的右侧接线柱与滑动变阻器的上端C（或D）接线柱相连，即可完成完整电路的连接，满足滑动变阻器一上一下的接线规则。
（3）闭合开关前滑动变阻器滑片要置于最大阻值处，本电路接入下接线柱为A，滑片移到B端时接入电阻最大，因此选B。
（4）电流表选用0~0.6A量程，分度值0.02A，读数为0.3A；根据欧姆定律计算定值电阻：$R=\frac{U}{I}=\frac{2.7\ \mathrm{V}}{0.3\ \mathrm{A}}=9\ \Omega$。
（5）保持定值电阻阻值不变，通过滑动变阻器多次改变电阻两端电压，记录多组电压、电流数据，就可以探究电阻不变时电流与电压的关系。
【答案】
(1) 断开
(2) 导线连接开关右接线柱与滑动变阻器上端C（或D）接线柱（图略）
(3) B
(4) 0.3；9
(5) 探究在电阻不变时，电流与电压的关系
【知识点】
伏安法测电阻
滑动变阻器使用
欧姆定律计算
【点评】
本题围绕伏安法测定值电阻的核心实验展开，覆盖了电学实验基础操作、电表读数、欧姆定律计算、实验拓展多个考点，侧重考察学生对常规电学实验原理和操作逻辑的掌握，易错点是0~0.6A量程电流表的分度值判断，整体属于基础实验类考题。
【难度系数】
0.8
【分析】
这是一道伏安法测定值电阻的常规实验题，我们可以按照实验操作的逻辑逐步思考：
1. 第一问属于电学实验的基础安全规范，连接电路时如果开关闭合，接线过程中很容易出现误碰短路的情况，损坏元件，因此连接前必须断开开关。
2. 第二问补全实物电路：观察现有电路，开关仅接入了电源正极侧的导线，空余的接线柱还未连接后续电路，滑动变阻器已经接了下端A接线柱，按照“一上一下”的接线要求，只需要把开关的空余接线柱和滑动变阻器上端的C或D接线柱相连，就能形成完整通路，同时保证电流表串联、电压表并联在定值电阻两端，符合实验要求。
3. 第三问判断滑动变阻器初始位置：闭合开关前要将滑片移到接入阻值最大的位置，起到保护电路的作用。本电路滑动变阻器下接线柱接的是A端，滑片移到B端时，接入电路的电阻丝长度最长，阻值最大。
4. 第四问读取电流并计算电阻：电流表选用的是0~0.6A量程，该量程分度值为0.02A，指针指向0.3A刻度线处，得到电流值后，代入欧姆定律R=U/I即可算出定值电阻的阻值。
5. 第五问拓展实验：该电路中定值电阻阻值固定，滑动变阻器可以多次改变定值电阻两端的电压和对应电流，无需额外器材就可以完成探究电流与电压关系的实验。
【解析】
（1）电学实验连接电路前，为避免短路损坏元件，必须断开开关。
（2）实物连线操作：用导线将开关的右侧接线柱与滑动变阻器的上端C（或D）接线柱相连，即可完成完整电路的连接，满足滑动变阻器一上一下的接线规则。
（3）闭合开关前滑动变阻器滑片要置于最大阻值处，本电路接入下接线柱为A，滑片移到B端时接入电阻最大，因此选B。
（4）电流表选用0~0.6A量程，分度值0.02A，读数为0.3A；根据欧姆定律计算定值电阻：$R=\frac{U}{I}=\frac{2.7\ \mathrm{V}}{0.3\ \mathrm{A}}=9\ \Omega$。
（5）保持定值电阻阻值不变，通过滑动变阻器多次改变电阻两端电压，记录多组电压、电流数据，就可以探究电阻不变时电流与电压的关系。
【答案】
(1) 断开
(2) 导线连接开关右接线柱与滑动变阻器上端C（或D）接线柱（图略）
(3) B
(4) 0.3；9
(5) 探究在电阻不变时，电流与电压的关系
【知识点】
伏安法测电阻
滑动变阻器使用
欧姆定律计算
【点评】
本题围绕伏安法测定值电阻的核心实验展开，覆盖了电学实验基础操作、电表读数、欧姆定律计算、实验拓展多个考点，侧重考察学生对常规电学实验原理和操作逻辑的掌握，易错点是0~0.6A量程电流表的分度值判断，整体属于基础实验类考题。
【难度系数】
0.8
【分析】
首先梳理本题的解题思路：1. 第一问连接电路，伏安法测电阻要求电流表串联在电路中，结合灯泡额定电流选择0~0.6A量程，滑动变阻器遵循“一上一下”的接线规则补全电路即可。2. 第二问回忆滑动变阻器的使用规范，闭合开关前滑片要置于最大阻值处，结合当前滑动变阻器的接线判断最大阻值对应的滑片位置；再根据电流表有偏转说明电路通路，电压表示数极小的现象，分析出电路电流过小、灯泡实际功率不足的故障原因。3. 第三问先读取电流表的示数，结合欧姆定律R=U/I分别计算两个状态下的灯泡电阻，注意按要求保留一位小数。4. 第四问结合灯丝电阻随温度升高而增大的特性，要测量未通电时的电阻，就需要让灯丝温度尽可能接近室温，也就是让灯泡的电压、电流尽可能小，对应滑动变阻器阻值最大的状态，由此选出最合理的方案。
【解析】
(1) 伏安法测量灯泡电阻的实验中，电流表需要串联接入电路，灯泡额定电流为0.3A，因此电流表选择0~0.6A量程，将电流表的0.6A接线柱与滑动变阻器上方任意一个接线柱相连，即可完成电路连接。
(2) 闭合开关前，滑动变阻器的滑片应调到接入电路阻值最大的位置，本电路中滑动变阻器接入左下接线柱，因此滑片位于最右端时接入电阻最大；闭合开关后电流表指针偏转说明电路为通路，电压表示数仅为0.3V，说明灯泡两端实际电压远低于额定电压，电路中电流很小，灯泡的实际功率过小，因此灯泡不发光。
(3) 图乙中电流表选用0~0.6A量程，该量程分度值为0.02A，指针指向0.18A；根据欧姆定律$R=\frac{U}{I}$，此时灯泡电阻$R=\frac{0.6\ \mathrm{V}}{0.18\ \mathrm{A}}\approx3.3\ \Omega$；灯泡正常发光时电压为2.5V，额定电流为0.3A，此时灯泡电阻$R_{\mathrm{额}}=\frac{2.5\ \mathrm{V}}{0.3\ \mathrm{A}}\approx8.3\ \Omega$。
(4) 灯丝的电阻随温度升高而增大，灯泡未通电时灯丝温度等于室温，电阻最小。方案二中将滑片移到滑动变阻器阻值最大端，此时电路总电阻最大，电流最小，灯泡两端的电压和通过的电流都最小，灯丝的温度最低，最接近未通电时的室温，测得的电阻最接近灯泡未通电时的真实电阻，因此方案二最合理。
【答案】
(1) 电流表0.6A接线柱与滑动变阻器上方任一接线柱相连（图略）
(2) 右；滑动变阻器接入电路中的阻值过大，电路中电流很小
(3) 3.3；8.3
(4) 二；滑片移动至阻值最大端时，灯泡两端的电压、通过的电流最小，灯泡不发光，温度最低，测量的灯泡的电阻更接近未通电时灯泡的电阻
【知识点】
伏安法测电阻；滑动变阻器使用；灯丝电阻与温度关系
【点评】
本题围绕伏安法测小灯泡电阻的核心实验展开，综合考查了电路连线、实验操作规范、故障分析、欧姆定律计算以及实验方案评估等多个考点，重点突出了灯丝电阻随温度变化的特性，引导学生结合实验目的筛选最优测量方案，能够有效检验学生的实验探究综合能力。
【难度系数】
0.6
