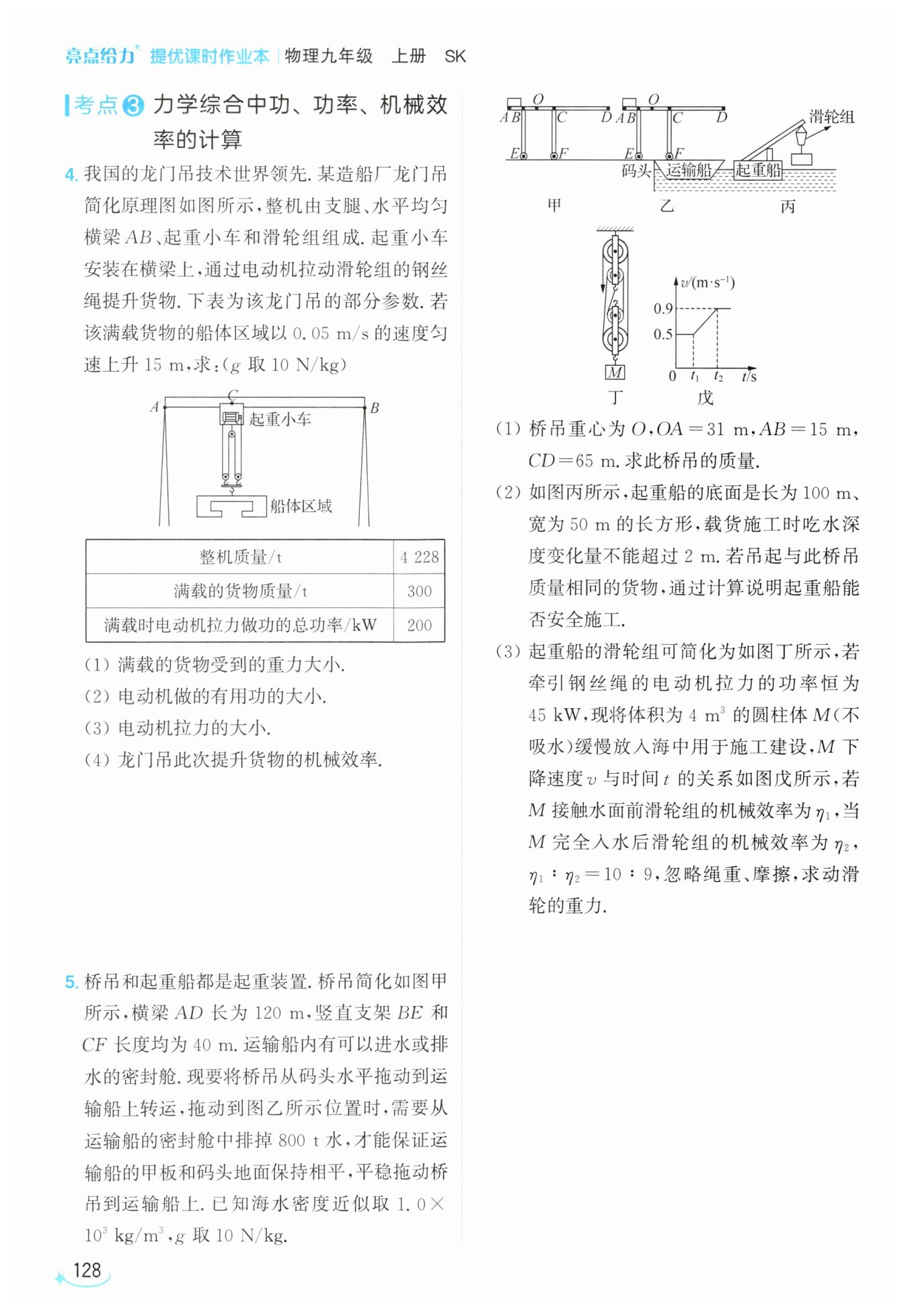

第128页

【分析】
这是一道滑轮组相关的力学综合计算题，解题思路可以按小问逐个对应已知条件推导：
1. 第一问求满载货物重力，直接用重力计算公式G=mg，从给定的参数中提取满载货物的质量，代入g的取值即可算出。
2. 第二问求电动机做的有用功，提升货物的有用功就是克服货物重力做的功，直接用W有用=Gh，代入第一问算出的重力和题目给出的上升高度15m就能得到结果。
3. 第三问求电动机拉力，首先先判断滑轮组承担物重的钢丝绳段数n=4，先根据滑轮组速度关系算出绳子自由端的移动速度，再利用功率的推导公式P=Fv（由P=W/t=Fs/t=Fv推导而来），代入已知的电动机额定功率和绳端速度，就能反解出拉力F。
4. 第四问求机械效率，先算出货物上升15m所用的时间，再用W总=Pt算出电动机做的总功，最后用机械效率的定义式η=W有用/W总×100%，代入有用功和总功的数值就能算出效率。
【解析】
解：
(1) 由参数可知满载货物的质量$m=300×10^3\ \mathrm{kg}$，根据重力计算公式：
$G = mg = 300×10^3\ \mathrm{kg} × 10\ \mathrm{N/kg} = 3×10^6\ \mathrm{N}$
(2) 克服货物重力做的功为电动机的有用功：
$W_{\mathrm{有用}} = Gh = 3×10^6\ \mathrm{N} × 15\ \mathrm{m} = 4.5×10^7\ \mathrm{J}$
(3) 由滑轮组结构可知钢丝绳段数$n=4$，因此绳自由端移动的速度：
$v_{\mathrm{绳}} = n v_{\mathrm{物}} = 4 × 0.05\ \mathrm{m/s} = 0.2\ \mathrm{m/s}$
已知电动机功率$P=2×10^5\ \mathrm{W}$，由功率推导式$P = \frac{W}{t} = \frac{Fs}{t} = Fv$可得拉力：
$F = \frac{P}{v_{\mathrm{绳}}} = \frac{2×10^5\ \mathrm{W}}{0.2\ \mathrm{m/s}} = 1×10^6\ \mathrm{N}$
(4) 货物匀速上升15m所用的时间：
$t = \frac{h}{v_{\mathrm{物}}} = \frac{15\ \mathrm{m}}{0.05\ \mathrm{m/s}} = 300\ \mathrm{s}$
电动机做的总功：
$W_{\mathrm{总}} = Pt = 2×10^5\ \mathrm{W} × 300\ \mathrm{s} = 6×10^7\ \mathrm{J}$
龙门吊提升货物的机械效率：
$\eta = \frac{W_{\mathrm{有用}}}{W_{\mathrm{总}}} × 100\% = \frac{4.5×10^7\ \mathrm{J}}{6×10^7\ \mathrm{J}} × 100\% = 75\%$
【答案】
(1) $3×10^6\ \mathrm{N}$
(2) $4.5×10^7\ \mathrm{J}$
(3) $1×10^6\ \mathrm{N}$
(4) 75%
【知识点】
重力计算，滑轮组功率，机械效率
【点评】
本题结合龙门吊的实际应用场景，综合考察了力学中重力、功、功率、机械效率的核心公式应用，属于常规综合题，解题的关键是灵活运用P=Fv的推导式简化计算，理清滑轮组中物体速度和绳端速度的对应关系，避免公式混淆。
【难度系数】
0.6

【分析】
这是一道力学综合应用题，分三小问逐步拆解思考：
1. 第一问：首先将桥吊抽象为以E为支点的杠杆，运输船排掉水后甲板保持水平，说明运输船对CF支架的支持力恰好等于被排走的水的总重力。接下来先计算支点E到桥吊重心O的力臂、支点E到F点的力臂，代入杠杆平衡条件即可求出桥吊总重力，再通过G=mg算出桥吊质量。
2. 第二问：起重船吊起货物时始终漂浮，增加的浮力等于被吊起货物的总重力，根据阿基米德原理可求出排开水体积的增量，再结合起重船的底面积算出吃水深度的变化量，和题目给出的安全上限2m对比，即可判断是否能安全施工。
3. 第三问：首先观察滑轮组结构确定承担物重的绳子段数n=4，结合v-t图像读出物体在两个阶段的上升速度，利用功率公式P=Fv绳（v绳=nv物）算出两个阶段电动机的拉力。不计绳重摩擦时，机械效率等于有用功除以总功，结合题目给出的η1:η2=10:9，先求出物体M的重力，最后通过滑轮组的受力平衡关系，即可解出动滑轮的重力。
【解析】
(1) 首先计算排掉水的重力：
排掉水的质量$m_{\mathrm{水}}=800\ \mathrm{t}=8×10^5\ \mathrm{kg}$，
排掉水的重力$G_{\mathrm{水}}=m_{\mathrm{水}}g=8×10^5\ \mathrm{kg}×10\ \mathrm{N/kg}=8×10^6\ \mathrm{N}$，
运输船对支架CF的支持力$F_{\mathrm{支}}=G_{\mathrm{水}}$。
以E为杠杆支点，计算力臂：
重心O到E的力臂$L_G=OE=OA-AB=31\ \mathrm{m}-15\ \mathrm{m}=16\ \mathrm{m}$，
F点到E的力臂$L_F=EF=BC=AD-AB-CD=120\ \mathrm{m}-15\ \mathrm{m}-65\ \mathrm{m}=40\ \mathrm{m}$。
根据杠杆平衡条件$G_{\mathrm{桥吊}} · L_G = F_{\mathrm{支}} · L_F$，代入数据：
$G_{\mathrm{桥吊}} × 16\ \mathrm{m} = 8×10^6\ \mathrm{N} × 40\ \mathrm{m}$，
解得$G_{\mathrm{桥吊}}=2×10^7\ \mathrm{N}$，
桥吊质量$m_{\mathrm{桥吊}}=\frac{G_{\mathrm{桥吊}}}{g}=\frac{2×10^7\ \mathrm{N}}{10\ \mathrm{N/kg}}=2×10^6\ \mathrm{kg}$。
(2) 吊起的货物重力$G_{\mathrm{货}}=G_{\mathrm{桥吊}}=2×10^7\ \mathrm{N}$，
起重船漂浮，增加的浮力$\Delta F_{\mathrm{浮}}=G_{\mathrm{货}}$，
由阿基米德原理$\Delta F_{\mathrm{浮}}=\rho_{\mathrm{海水}}g\Delta V_{\mathrm{排}}$，得排开水体积增量：
$\Delta V_{\mathrm{排}}=\frac{\Delta F_{\mathrm{浮}}}{\rho_{\mathrm{海水}}g}=\frac{2×10^7\ \mathrm{N}}{1.0×10^3\ \mathrm{kg/m^3}×10\ \mathrm{N/kg}}=2×10^3\ \mathrm{m^3}$，
起重船底面积$S=100\ \mathrm{m}×50\ \mathrm{m}=5000\ \mathrm{m^2}$，
吃水深度变化量$\Delta h=\frac{\Delta V_{\mathrm{排}}}{S}=\frac{2×10^3\ \mathrm{m^3}}{5000\ \mathrm{m^2}}=0.4\ \mathrm{m}$，
因为$0.4\ \mathrm{m}＜2\ \mathrm{m}$，所以起重船能安全施工。
(3) 由图丁得滑轮组绳子段数$n=4$，电动机功率$P=45\ \mathrm{kW}=4.5×10^4\ \mathrm{W}$。
由图戊得：M接触水面前物体速度$v_1=0.5\ \mathrm{m/s}$，完全入水后物体速度$v_2=0.9\ \mathrm{m/s}$。
根据$P=Fv_{\mathrm{绳}}=F· nv_{\mathrm{物}}$，得两个阶段拉力：
$F_1=\frac{P}{nv_1}=\frac{4.5×10^4\ \mathrm{W}}{4×0.5\ \mathrm{m/s}}=2.25×10^4\ \mathrm{N}$，
$F_2=\frac{P}{nv_2}=\frac{4.5×10^4\ \mathrm{W}}{4×0.9\ \mathrm{m/s}}=1.25×10^4\ \mathrm{N}$。
不计绳重摩擦，机械效率$\eta=\frac{W_{\mathrm{有}}}{W_{\mathrm{总}}}=\frac{F_{\mathrm{拉物}}h}{F· nh}=\frac{F_{\mathrm{拉物}}}{nF}$。
M接触水面前，$F_{\mathrm{拉}1}=G_M$，$\eta_1=\frac{G_M}{nF_1}$；
M完全入水后，M受到的浮力$F_{\mathrm{浮}}=\rho_{\mathrm{海水}}V_M g=1.0×10^3\ \mathrm{kg/m^3}×4\ \mathrm{m^3}×10\ \mathrm{N/kg}=4×10^4\ \mathrm{N}$，此时$F_{\mathrm{拉}2}=G_M-F_{\mathrm{浮}}$，$\eta_2=\frac{G_M-F_{\mathrm{浮}}}{nF_2}$。
已知$\frac{\eta_1}{\eta_2}=\frac{10}{9}$，代入得：
$\frac{\frac{G_M}{nF_1}}{\frac{G_M-F_{\mathrm{浮}}}{nF_2}}=\frac{10}{9}$，代入数据解得$G_M=8×10^4\ \mathrm{N}$。
由滑轮组受力平衡$nF_1=G_M+G_{\mathrm{动}}$，代入数据：
$4×2.25×10^4\ \mathrm{N}=8×10^4\ \mathrm{N}+G_{\mathrm{动}}$，
解得$G_{\mathrm{动}}=1×10^4\ \mathrm{N}$。
【答案】
(1) $2×10^6\ \mathrm{kg}$
(2) 起重船能安全施工
(3) $1×10^4\ \mathrm{N}$
【知识点】
杠杆平衡条件
阿基米德原理
滑轮组机械效率
【点评】
本题是初中力学综合压轴题，融合了杠杆、浮力、滑轮组、功率多个核心考点，要求学生能将实际工程场景抽象为对应的物理模型，同时能从图像中提取有效信息，结合比例关系推导求解，对学生的综合分析能力和公式灵活运用能力要求较高。
【难度系数】
0.3

【分析】
这是一道力学综合应用题，分三小问逐步拆解思考：
1. 第一问：首先将桥吊抽象为以E为支点的杠杆，运输船排掉水后甲板保持水平，说明运输船对CF支架的支持力恰好等于被排走的水的总重力。接下来先计算支点E到桥吊重心O的力臂、支点E到F点的力臂，代入杠杆平衡条件即可求出桥吊总重力，再通过G=mg算出桥吊质量。
2. 第二问：起重船吊起货物时始终漂浮，增加的浮力等于被吊起货物的总重力，根据阿基米德原理可求出排开水体积的增量，再结合起重船的底面积算出吃水深度的变化量，和题目给出的安全上限2m对比，即可判断是否能安全施工。
3. 第三问：首先观察滑轮组结构确定承担物重的绳子段数n=4，结合v-t图像读出物体在两个阶段的上升速度，利用功率公式P=Fv绳（v绳=nv物）算出两个阶段电动机的拉力。不计绳重摩擦时，机械效率等于有用功除以总功，结合题目给出的η1:η2=10:9，先求出物体M的重力，最后通过滑轮组的受力平衡关系，即可解出动滑轮的重力。
【解析】
(1) 首先计算排掉水的重力：
排掉水的质量$m_{\mathrm{水}}=800\ \mathrm{t}=8×10^5\ \mathrm{kg}$，
排掉水的重力$G_{\mathrm{水}}=m_{\mathrm{水}}g=8×10^5\ \mathrm{kg}×10\ \mathrm{N/kg}=8×10^6\ \mathrm{N}$，
运输船对支架CF的支持力$F_{\mathrm{支}}=G_{\mathrm{水}}$。
以E为杠杆支点，计算力臂：
重心O到E的力臂$L_G=OE=OA-AB=31\ \mathrm{m}-15\ \mathrm{m}=16\ \mathrm{m}$，
F点到E的力臂$L_F=EF=BC=AD-AB-CD=120\ \mathrm{m}-15\ \mathrm{m}-65\ \mathrm{m}=40\ \mathrm{m}$。
根据杠杆平衡条件$G_{\mathrm{桥吊}} · L_G = F_{\mathrm{支}} · L_F$，代入数据：
$G_{\mathrm{桥吊}} × 16\ \mathrm{m} = 8×10^6\ \mathrm{N} × 40\ \mathrm{m}$，
解得$G_{\mathrm{桥吊}}=2×10^7\ \mathrm{N}$，
桥吊质量$m_{\mathrm{桥吊}}=\frac{G_{\mathrm{桥吊}}}{g}=\frac{2×10^7\ \mathrm{N}}{10\ \mathrm{N/kg}}=2×10^6\ \mathrm{kg}$。
(2) 吊起的货物重力$G_{\mathrm{货}}=G_{\mathrm{桥吊}}=2×10^7\ \mathrm{N}$，
起重船漂浮，增加的浮力$\Delta F_{\mathrm{浮}}=G_{\mathrm{货}}$，
由阿基米德原理$\Delta F_{\mathrm{浮}}=\rho_{\mathrm{海水}}g\Delta V_{\mathrm{排}}$，得排开水体积增量：
$\Delta V_{\mathrm{排}}=\frac{\Delta F_{\mathrm{浮}}}{\rho_{\mathrm{海水}}g}=\frac{2×10^7\ \mathrm{N}}{1.0×10^3\ \mathrm{kg/m^3}×10\ \mathrm{N/kg}}=2×10^3\ \mathrm{m^3}$，
起重船底面积$S=100\ \mathrm{m}×50\ \mathrm{m}=5000\ \mathrm{m^2}$，
吃水深度变化量$\Delta h=\frac{\Delta V_{\mathrm{排}}}{S}=\frac{2×10^3\ \mathrm{m^3}}{5000\ \mathrm{m^2}}=0.4\ \mathrm{m}$，
因为$0.4\ \mathrm{m}＜2\ \mathrm{m}$，所以起重船能安全施工。
(3) 由图丁得滑轮组绳子段数$n=4$，电动机功率$P=45\ \mathrm{kW}=4.5×10^4\ \mathrm{W}$。
由图戊得：M接触水面前物体速度$v_1=0.5\ \mathrm{m/s}$，完全入水后物体速度$v_2=0.9\ \mathrm{m/s}$。
根据$P=Fv_{\mathrm{绳}}=F· nv_{\mathrm{物}}$，得两个阶段拉力：
$F_1=\frac{P}{nv_1}=\frac{4.5×10^4\ \mathrm{W}}{4×0.5\ \mathrm{m/s}}=2.25×10^4\ \mathrm{N}$，
$F_2=\frac{P}{nv_2}=\frac{4.5×10^4\ \mathrm{W}}{4×0.9\ \mathrm{m/s}}=1.25×10^4\ \mathrm{N}$。
不计绳重摩擦，机械效率$\eta=\frac{W_{\mathrm{有}}}{W_{\mathrm{总}}}=\frac{F_{\mathrm{拉物}}h}{F· nh}=\frac{F_{\mathrm{拉物}}}{nF}$。
M接触水面前，$F_{\mathrm{拉}1}=G_M$，$\eta_1=\frac{G_M}{nF_1}$；
M完全入水后，M受到的浮力$F_{\mathrm{浮}}=\rho_{\mathrm{海水}}V_M g=1.0×10^3\ \mathrm{kg/m^3}×4\ \mathrm{m^3}×10\ \mathrm{N/kg}=4×10^4\ \mathrm{N}$，此时$F_{\mathrm{拉}2}=G_M-F_{\mathrm{浮}}$，$\eta_2=\frac{G_M-F_{\mathrm{浮}}}{nF_2}$。
已知$\frac{\eta_1}{\eta_2}=\frac{10}{9}$，代入得：
$\frac{\frac{G_M}{nF_1}}{\frac{G_M-F_{\mathrm{浮}}}{nF_2}}=\frac{10}{9}$，代入数据解得$G_M=8×10^4\ \mathrm{N}$。
由滑轮组受力平衡$nF_1=G_M+G_{\mathrm{动}}$，代入数据：
$4×2.25×10^4\ \mathrm{N}=8×10^4\ \mathrm{N}+G_{\mathrm{动}}$，
解得$G_{\mathrm{动}}=1×10^4\ \mathrm{N}$。
【答案】
(1) $2×10^6\ \mathrm{kg}$
(2) 起重船能安全施工
(3) $1×10^4\ \mathrm{N}$
【知识点】
杠杆平衡条件
阿基米德原理
滑轮组机械效率
【点评】
本题是初中力学综合压轴题，融合了杠杆、浮力、滑轮组、功率多个核心考点，要求学生能将实际工程场景抽象为对应的物理模型，同时能从图像中提取有效信息，结合比例关系推导求解，对学生的综合分析能力和公式灵活运用能力要求较高。
【难度系数】
0.3
