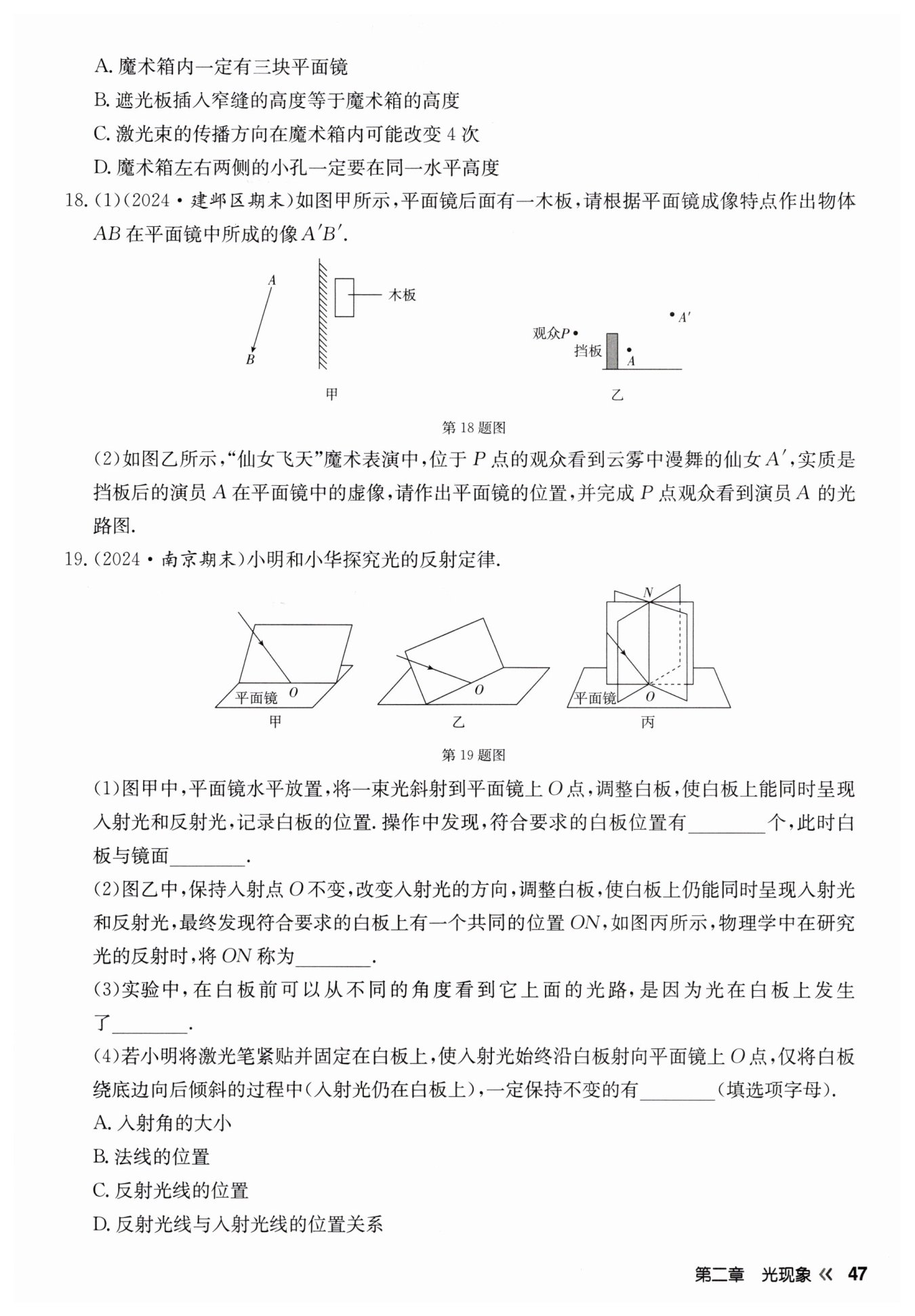

第47页 - 江苏版启东中学作业本八年级物理（上下册）

1

垂直

法线

漫反射

B

【分析】本题考查平面镜对光的反射作用，解题时需结合题目中“遮光板插入窄缝后未挡住激光束”的条件，分析魔术箱内的光路设计，核心是理解平面镜反射可改变光的传播方向，从而避开遮光板，逐一判断各选项的正确性。
【解析】逐一分析各选项：
A选项：魔术箱内不一定有三块平面镜，仅通过两块平面镜的两次反射，即可让激光从左侧小孔射入后，经反射从右侧小孔射出，且避开中间的遮光板，故A错误；
B选项：若遮光板插入窄缝的高度等于魔术箱的高度，会完全挡住激光束的传播，与题目中“遮光板并没有挡住激光束的传播”矛盾，故B错误；
C选项：激光束在魔术箱内传播时，若经过四次平面镜反射，传播方向会改变4次，最终可从右侧小孔射出，这种情况是存在的，故C正确；
D选项：魔术箱左右两侧的小孔不需要在同一水平高度，通过平面镜反射调整光路，可让激光从任意位置的小孔射出，故D错误。
【答案】C
【知识点】光的反射、平面镜改变光路
【点评】本题结合魔术箱的趣味场景，考查平面镜反射规律的实际应用，需要学生理解光路设计逻辑，结合题目条件分析选项，难度适中，注重知识的应用能力。
【难度系数】0.5

【分析】
第(1)题：根据平面镜成像特点，像与物关于平面镜对称，需分别作出物体AB的端点A、B关于平面镜的对称点A'、B'，再用虚线连接两点得到像，注意平面镜成虚像，像用虚线表示，木板不影响成像。
第(2)题：已知A'是A的虚像，根据像与物的连线垂直于镜面且到镜面距离相等，先确定平面镜位置；再根据光的反射，观众看到像的光线是从A经平面镜反射后进入P点，连接P与A'找到入射点，补全入射光线和反射光线完成光路。
【解析】
(1) 作图步骤：
① 过点A作平面镜的垂线，在平面镜另一侧截取A'，使A'到平面镜的距离等于A到平面镜的距离；
② 同理，过点B作平面镜的垂线，在平面镜另一侧截取B'，使B'到平面镜的距离等于B到平面镜的距离；
③ 用虚线连接A'和B'，则A'B'即为物体AB在平面镜中所成的像。
(2) 作图步骤：
① 连接A和A'，作线段AA'的垂直平分线，该垂直平分线就是平面镜的位置；
② 连接P点和A'点，与平面镜交于点O，O为反射光线的入射点；
③ 连接A点和O点，在AO上标注箭头（方向从A指向O），在OP上标注箭头（方向从O指向P），完成光路图。

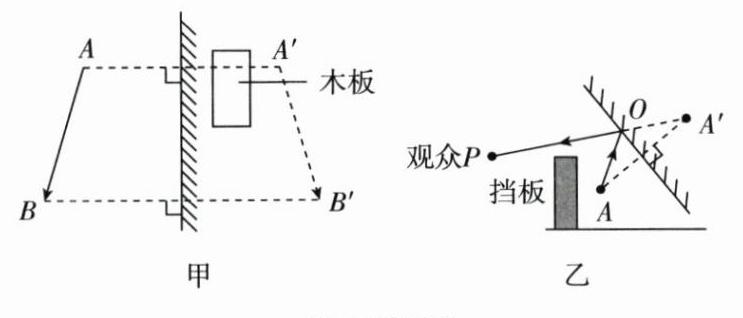

【答案】
如答图甲、乙所示

【知识点】
平面镜成像特点、光的反射光路
【点评】
本题考查平面镜成像的基础作图，核心是利用“像与物关于镜面对称”的规律，以及光的反射规则完成作图，需注意虚像用虚线、光线箭头方向的规范，属于光学基础题型。
【难度系数】
0.5

【分析】
本题围绕光的反射定律实验展开，需结合光的反射定律、法线定义、漫反射特点、光路可逆性等知识点，逐一分析每个问题的实验原理和结论：
1. 对于能同时呈现入射光和反射光的白板，需满足反射光线、入射光线与白板共面，结合法线垂直镜面的特点，确定白板的位置数量和与镜面的关系；
2. 明确光的反射中，法线的定义是垂直于镜面且为入射、反射光线所在平面的垂线，对应图丙的ON；
3. 区分镜面反射和漫反射的特点，判断从不同角度看到光路的原因；
4. 分析白板倾斜时，法线、入射角、反射光线等的变化情况，结合光的反射定律判断不变的量；
5. 利用光路可逆性解释“互相能看到眼睛”的现象。
【解析】
(1) 根据光的反射定律，反射光线、入射光线和法线在同一平面内，法线垂直于平面镜，因此能同时呈现入射光和反射光的白板，必须与镜面垂直，且仅存在1个符合要求的平面，故答案为1个，白板与镜面垂直；
(2) 物理学中，垂直于镜面且作为入射光线与反射光线法线的直线ON，称为法线；
(3) 白板表面粗糙，光在白板上发生漫反射，反射光线向各个方向传播，因此能从不同角度看到光路；
(4) 法线始终垂直于平面镜，平面镜位置不变，故法线位置不变（B正确）；白板倾斜时，入射光线与法线的夹角（入射角）会变化（A错误）；反射光线随入射光线和法线的变化而改变，位置和与入射光线的位置关系也会变化（C、D错误），故选B；
(5) 光的反射现象中光路是可逆的，因此小明能从平面镜看到小华的眼睛时，小华也必然能看到小明的眼睛，故谁都无法做到。
【答案】
19.(1)1 垂直 (2)法线 (3)漫反射 (4)B (5)光的反射现象中,光路是可逆的
【知识点】
光的反射定律、漫反射、光路可逆
【点评】
本题是光的反射定律的实验探究题，考查了实验中的核心概念和规律，侧重对基础知识点的理解与应用，难度适中，适合学生巩固光的反射相关知识。
【难度系数】
0.5
