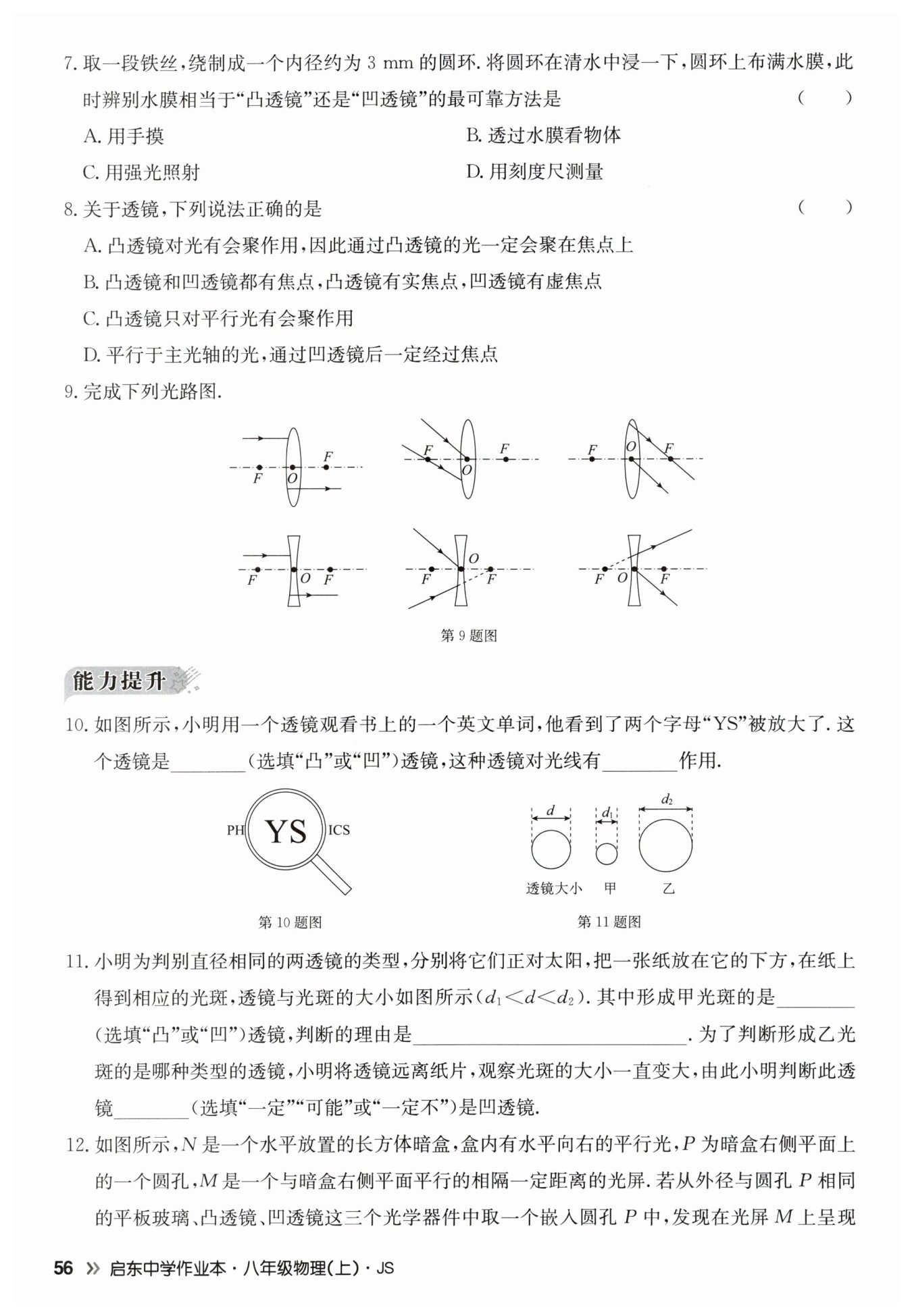

第56页 - 江苏版启东中学作业本八年级物理（上下册）

B

凸

会聚

凸

 凸透镜对光具有会聚作用

可能

【分析】
要辨别水膜相当于凸透镜还是凹透镜，需利用两者的核心光学特性：凸透镜中间厚、边缘薄，对光线有会聚作用，当物距小于焦距时成正立放大的虚像；凹透镜中间薄、边缘厚，对光线有发散作用，成正立缩小的虚像。接下来逐一分析选项的可行性：A选项用手摸，水膜薄且易破裂，无法准确感知厚度差异；B选项透过水膜看物体，可直接利用透镜成像特点判断；C选项强光照射，水膜薄导致会聚/发散效果不明显；D选项刻度尺测量，水膜形状不稳定，厚度测量误差大。因此最可靠的方法是B。
【解析】
解：对各选项分析如下：
1. 选项A：水膜厚度极小，用手摸既无法准确区分中间与边缘的厚度差异，还容易破坏水膜，该方法不可靠；
2. 选项B：凸透镜对物距小于焦距的近处物体成正立放大的虚像，凹透镜成正立缩小的虚像，透过水膜观察物体，可根据像的放大或缩小直接判断透镜类型，方法直观准确；
3. 选项C：水膜较薄，强光照射时，凸透镜的会聚作用和凹透镜的发散作用都不明显，难以准确辨别；
4. 选项D：水膜是液体，形状易变形，用刻度尺测量厚度的误差极大，无法可靠判断透镜类型。
综上，最可靠的方法是B。
【答案】
B
【知识点】
凸透镜成像；凹透镜的特点
【点评】
本题考查透镜类型的辨别方法，需结合凸透镜和凹透镜的光学性质分析实际操作的可行性，注重理论联系实际，难度适中。
【难度系数】
0.6

【分析】本题考查透镜的基本性质，需结合凸透镜、凹透镜的作用及焦点的特点逐一分析选项：凸透镜对所有光线有会聚作用，仅平行于主光轴的光线经凸透镜后会聚到焦点；凸透镜有实焦点，凹透镜有虚焦点，两者均存在焦点；凹透镜对光线有发散作用，平行于主光轴的光线经凹透镜后发散，反向延长线过虚焦点。
【解析】逐一分析各选项：
A选项：凸透镜对光有会聚作用，但只有平行于主光轴的光线经凸透镜后才会会聚到焦点，并非所有通过凸透镜的光都会聚在焦点，故A错误；
B选项：凸透镜有两个实焦点，凹透镜有两个虚焦点，因此凸透镜和凹透镜都有焦点，故B正确；
C选项：凸透镜对所有光线都有会聚作用，并非仅对平行光有会聚作用，故C错误；
D选项：凹透镜对光有发散作用，平行于主光轴的光通过凹透镜后会发散，其反向延长线经过虚焦点，并非实际经过焦点，故D错误。
【答案】B
【知识点】透镜的性质、焦点的概念
【点评】本题为初中物理透镜部分的基础概念题，考查凸透镜、凹透镜的基本性质及焦点类型，准确掌握基础知识点即可解答，难度较低。
【难度系数】0.7

【分析】完成透镜光路图的关键是掌握透镜的三条特殊光线规律：凸透镜的三条特殊光线：①平行于主光轴的光线经折射后过另一侧焦点；②过焦点的光线经折射后平行于主光轴；③过光心的光线传播方向不变。凹透镜的三条特殊光线：①平行于主光轴的光线经折射后，反向延长线过同侧焦点；②指向另一侧焦点的光线经折射后平行于主光轴；③过光心的光线传播方向不变。解题时，先判断透镜类型，再根据入射光线的特征，对应上述规律补全折射光线即可。

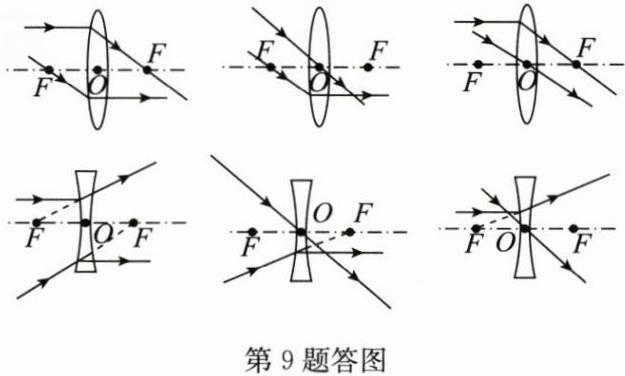

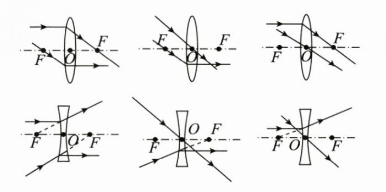

【解析】本题共6个光路图，分凸透镜（上排3个）和凹透镜（下排3个）两类：
1. 上排凸透镜光路：
左图：入射光线平行于主光轴，折射光线应过右侧焦点，补全后符合规律；
中图：入射光线过左侧焦点，折射光线平行于主光轴，过光心的光线方向不变，补全后正确；
右图：入射光线指向右侧焦点，折射光线平行于主光轴，过光心的光线方向不变，补全后正确；
2. 下排凹透镜光路：
左图：入射光线平行于主光轴，折射光线的反向延长线过左侧焦点，补全后正确；
中图：入射光线指向右侧焦点，折射光线平行于主光轴，过光心的光线方向不变，补全后正确；
右图：入射光线的延长线指向左侧焦点，折射光线平行于主光轴，过光心的光线方向不变，补全后正确；
最终光路如答图所示。
【答案】9. 如答图所示

【知识点】透镜的光路图、凸透镜的特殊光线、凹透镜的特殊光线
【点评】本题考查透镜特殊光线的作图，是光学作图的基础题型，只要牢记三条特殊光线规律即可完成，难度不大。
【难度系数】0.5

【分析】
要判断透镜类型，需结合透镜的成像特点：凸透镜能成正立、放大的虚像（是放大镜的工作原理），凹透镜只能成正立、缩小的虚像。题目中看到字母“YS”被放大，说明该透镜是凸透镜；再回忆透镜对光线的作用，凸透镜对光线有会聚作用，凹透镜对光线有发散作用，据此可得出答案。
【解析】
根据透镜成像规律，当透镜成正立、放大的像时，该透镜为凸透镜（放大镜利用此原理）；若为凹透镜，成的是正立、缩小的像，与题目中“放大”的描述不符，因此第一个空填“凸”。凸透镜对光线有会聚作用，所以第二个空填“会聚”。
【答案】
凸；会聚
【知识点】
凸透镜成像、透镜对光线的作用
【点评】
本题考查透镜的基础性质，结合生活中放大镜的实例即可判断，属于简单的基础题。
【难度系数】
0.8

【分析】
要判断透镜类型，需结合凸透镜和凹透镜对光线的作用：凸透镜对光有会聚作用，凹透镜对光有发散作用。当透镜正对太阳（平行光）时，若光斑直径小于透镜直径，说明光线被会聚，对应凸透镜；若光斑直径大于透镜直径，可能是凹透镜的发散作用，也可能是凸透镜会聚后光线继续发散的情况。对于甲光斑，其直径小于透镜直径，说明光线被会聚，因此是凸透镜；对于乙光斑，其直径大于透镜直径，当透镜远离纸片时，需分析两种透镜的光斑变化规律。
【解析】
1. 判断甲透镜：
凸透镜对平行光（太阳光）具有会聚作用，当凸透镜正对太阳时，会将平行光线会聚，形成的光斑直径会小于透镜本身的直径。甲的光斑直径$d_1＜d$，符合凸透镜的会聚效果，因此形成甲光斑的是凸透镜，理由是凸透镜对光具有会聚作用。
2. 判断乙透镜：
乙的光斑直径$d_2＞d$，说明光斑比透镜大。若为凹透镜，凹透镜对光有发散作用，透镜远离纸片时，发散光线的范围会随距离增大而变大，光斑会一直变大；若为凸透镜，当纸位于凸透镜的一倍焦距以外时，平行光经凸透镜会聚后会继续发散，此时透镜远离纸片（增大透镜与纸的距离），光斑也会变大。因此无法确定乙透镜一定是凹透镜，只能判断可能是凹透镜。
【答案】
凸；凸透镜对光具有会聚作用；可能
【知识点】
透镜对光的作用；凸透镜与凹透镜的判断
【点评】
本题考查凸透镜和凹透镜对光线的作用，核心是理解平行光经过透镜后的光斑变化规律，需要结合会聚、发散作用分析不同情况下的光斑特征，区分甲、乙两种光斑对应的透镜类型，对学生的逻辑分析能力有一定要求。
【难度系数】
0.5

【分析】
要解决本题，需明确平板玻璃、凸透镜、凹透镜对平行光的作用，结合光屏上光斑大小的变化逐一分析：
1. 平板玻璃对光线无会聚/发散作用，平行光经过后仍平行，光斑与圆孔P大小相同，不符合“比P大”的条件；
2. 凹透镜对光线有发散作用，平行光经过后向外发散，光斑比P大，符合条件；
3. 凸透镜对光线有会聚作用，平行光先会聚到焦点，若光屏在焦点之后，光线从焦点继续发散，光斑比P大，符合条件。
综上，符合要求的是凹透镜或凸透镜。
【解析】
分别分析三种光学器件的作用：
① 嵌入平板玻璃时：平板玻璃对光线既无会聚也无发散作用，平行光经过后仍为平行光，因此光屏M上的光斑大小与圆孔P相等，不满足“比P大”，排除平板玻璃；
② 嵌入凹透镜时：凹透镜对光线有发散作用，平行光经过凹透镜后会向外发散，因此光屏M上的光斑比圆孔P大，符合条件；
③ 嵌入凸透镜时：凸透镜对光线有会聚作用，平行光经过后会先会聚到焦点；当光屏M位于凸透镜的焦点之后时，光线从焦点处继续向外发散，此时光屏上的光斑会比圆孔P大，符合题目要求。
因此，嵌入圆孔P的光学器件可能是凹透镜或凸透镜，对应选项C。
【答案】
C
【知识点】
透镜的光学性质，光的折射
【点评】
本题考查不同光学器件对平行光的作用，需注意凸透镜的光斑变化与光屏位置的关系，容易忽略“光屏在焦点后时光斑变大”的情况，需全面分析各器件的作用效果。
【难度系数】
0.5
