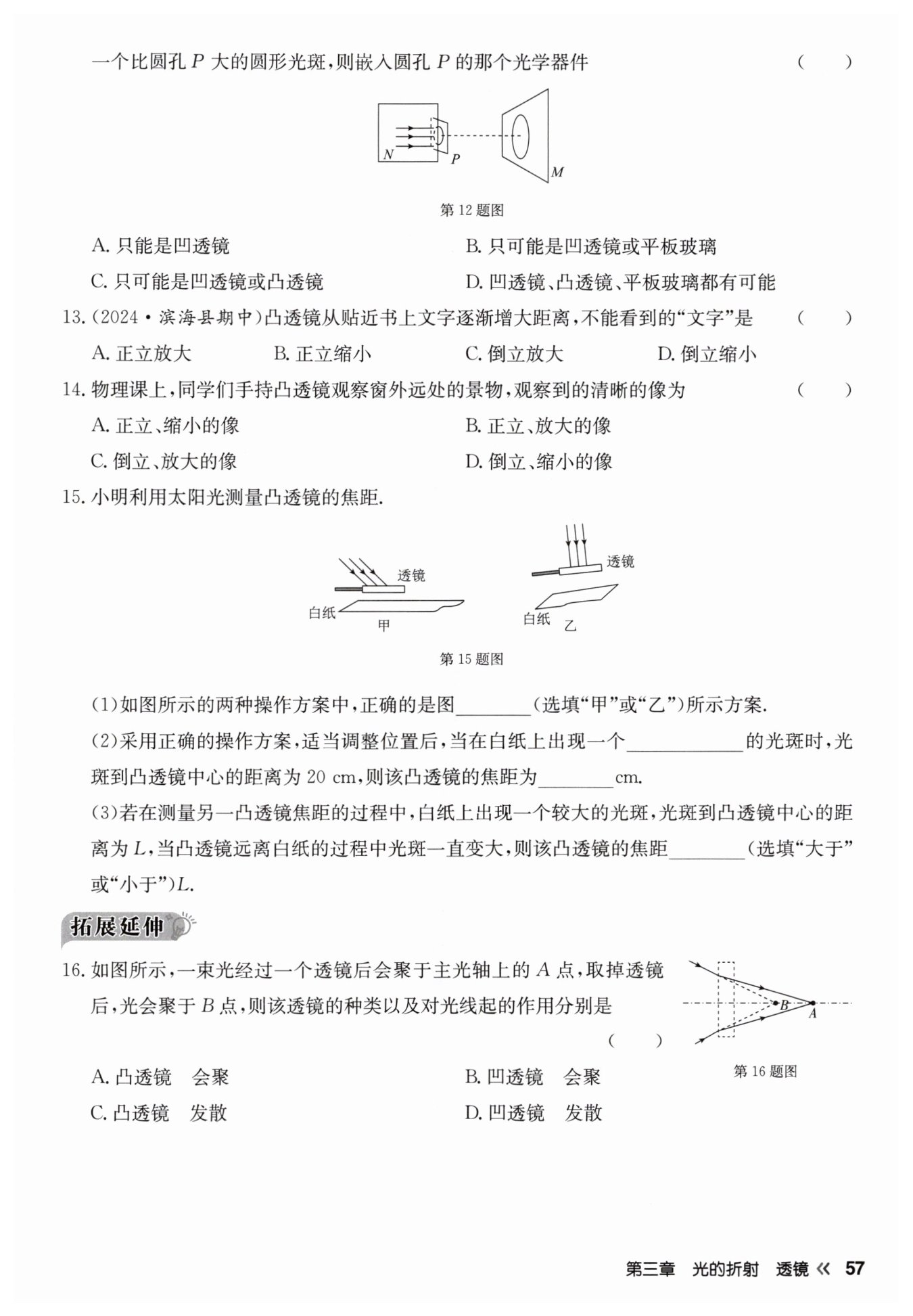

第57页

信息发布者：
C
B
D
乙
最小、最亮
20
小于
D
【分析】
要解决本题，需明确平板玻璃、凸透镜、凹透镜对平行光的作用，结合光屏上光斑大小的变化逐一分析：
1. 平板玻璃对光线无会聚/发散作用，平行光经过后仍平行，光斑与圆孔P大小相同，不符合“比P大”的条件；
2. 凹透镜对光线有发散作用，平行光经过后向外发散，光斑比P大，符合条件；
3. 凸透镜对光线有会聚作用，平行光先会聚到焦点，若光屏在焦点之后，光线从焦点继续发散，光斑比P大，符合条件。
综上，符合要求的是凹透镜或凸透镜。
【解析】
分别分析三种光学器件的作用：
① 嵌入平板玻璃时：平板玻璃对光线既无会聚也无发散作用，平行光经过后仍为平行光，因此光屏M上的光斑大小与圆孔P相等，不满足“比P大”，排除平板玻璃；
② 嵌入凹透镜时：凹透镜对光线有发散作用，平行光经过凹透镜后会向外发散，因此光屏M上的光斑比圆孔P大，符合条件；
③ 嵌入凸透镜时：凸透镜对光线有会聚作用，平行光经过后会先会聚到焦点；当光屏M位于凸透镜的焦点之后时，光线从焦点处继续向外发散，此时光屏上的光斑会比圆孔P大，符合题目要求。
因此，嵌入圆孔P的光学器件可能是凹透镜或凸透镜，对应选项C。
【答案】
C
【知识点】
透镜的光学性质，光的折射
【点评】
本题考查不同光学器件对平行光的作用，需注意凸透镜的光斑变化与光屏位置的关系，容易忽略“光屏在焦点后时光斑变大”的情况，需全面分析各器件的作用效果。
【难度系数】
0.5
【分析】
要解决这道题，需牢记凸透镜成像的规律，明确物距变化时对应的成像性质。题目中凸透镜从贴近书上文字（物距u ＜ 焦距f）逐渐增大距离，即物距u从小于f开始不断变大，需依次分析不同物距下的成像特点，判断哪种像不存在。
【解析】
根据凸透镜成像规律：
1. 当物距u ＜ f时，成正立、放大的虚像，对应选项A，此情况能看到；
2. 当f ＜ u ＜ 2f时，成倒立、放大的实像，对应选项C，此情况能看到；
3. 当u = 2f时，成倒立、等大的实像；
4. 当u ＞ 2f时，成倒立、缩小的实像，对应选项D，此情况能看到；
凸透镜成像中，正立的像只有虚像，且虚像均为放大的，不存在正立缩小的像，因此逐渐增大距离过程中不能看到的“文字”是正立缩小的，选B。
【答案】
B
【知识点】
凸透镜成像规律
【点评】
本题结合生活场景考查凸透镜成像规律的应用，需学生熟练掌握不同物距对应的成像性质，属于基础应用类题目，重点考查对成像特点的准确记忆。
【难度系数】
0.5
【分析】
要解决这道题，需结合凸透镜成像规律分析：首先明确，观察远处景物时，景物到凸透镜的距离（物距）远大于凸透镜的2倍焦距；根据凸透镜成像规律，不同物距对应不同的像的性质，据此判断选项。
【解析】
根据凸透镜成像规律：当物距u＞2f（物体在凸透镜2倍焦距以外）时，成倒立、缩小的实像。题目中同学们手持凸透镜观察窗外远处的景物，说明景物到凸透镜的距离远大于凸透镜的2倍焦距，因此成倒立、缩小的像，对应选项D。
【答案】
D
【知识点】
凸透镜成像规律
【点评】
本题考查凸透镜成像规律的基础应用，结合“远处景物”的场景判断物距范围，进而确定像的性质，属于基础知识点的直接应用，难度较低。
【难度系数】
0.8
【分析】
要测量凸透镜的焦距，需利用平行于主光轴的光线经凸透镜后会聚到焦点的原理，因此入射光线应垂直于凸透镜（即平行于主光轴），才能准确找到焦点。甲图中光线斜射，无法正确会聚到焦点；乙图光线垂直入射，符合测量要求。后续问题需结合焦点的定义和光斑变化与焦距的关系分析：最小最亮的光斑对应焦点，光斑到透镜的距离为焦距；当凸透镜远离白纸时光斑一直变大，说明焦点在透镜与白纸之间，由此判断焦距与L的关系。
【解析】
(1) 测量凸透镜焦距时，需让平行于主光轴的太阳光垂直照射凸透镜，使光线经透镜后会聚到焦点。甲图光线斜射，无法准确找到焦点，乙图操作正确，故填乙。
(2) 平行于主光轴的光线经凸透镜会聚在焦点，焦点处的光斑是最小、最亮的，此时光斑到凸透镜中心的距离即为焦距，因此该凸透镜的焦距为20 cm。
(3) 当凸透镜远离白纸时光斑一直变大，说明焦点位于透镜和白纸之间。若焦距大于L，当透镜远离白纸时，白纸会靠近焦点，光斑会变小，与题意不符；因此该凸透镜的焦距小于L。
【答案】
(1)乙 (2)最小、最亮；20 (3)小于
【知识点】
凸透镜焦距测量；平行光聚焦法
【点评】
本题考查凸透镜焦距的测量方法，核心是理解平行光聚焦法的原理，以及光斑变化与焦距的关系，属于光学基础题，需掌握实验操作的关键要点。
【难度系数】
0.6
【分析】要确定透镜的种类和作用，需明确透镜对光线的会聚/发散作用是相对于入射光线的传播趋势而言的，并非仅看最终的会聚点。先观察：没有透镜时，光线会会聚在主光轴上的B点；加入透镜后，光线会聚在A点，A点比B点距离透镜更远，说明经过透镜后，光线的会聚程度比原来更小，即光线被发散了，由此可判断透镜类型和作用。
【解析】判断透镜对光线的作用，需对比光线经过透镜前后的传播方向：原入射光线若不经过透镜，将沿虚线传播，会聚于B点；经过透镜后，光线沿实线传播，会聚于A点，A点在B点的右侧（远离透镜方向），说明光线经过透镜后比原入射光线更发散。凹透镜对光线有发散作用，凸透镜对光线有会聚作用，因此该透镜为凹透镜，对光线起发散作用，对应选项D。
【答案】D
【知识点】透镜对光线的作用、凹透镜的发散作用
【点评】本题考查透镜对光线的作用，核心是区分“会聚/发散”是相对于入射光线的传播趋势，而非最终会聚点，是初中物理光学的基础易错题，需准确理解概念。
【难度系数】0.5
