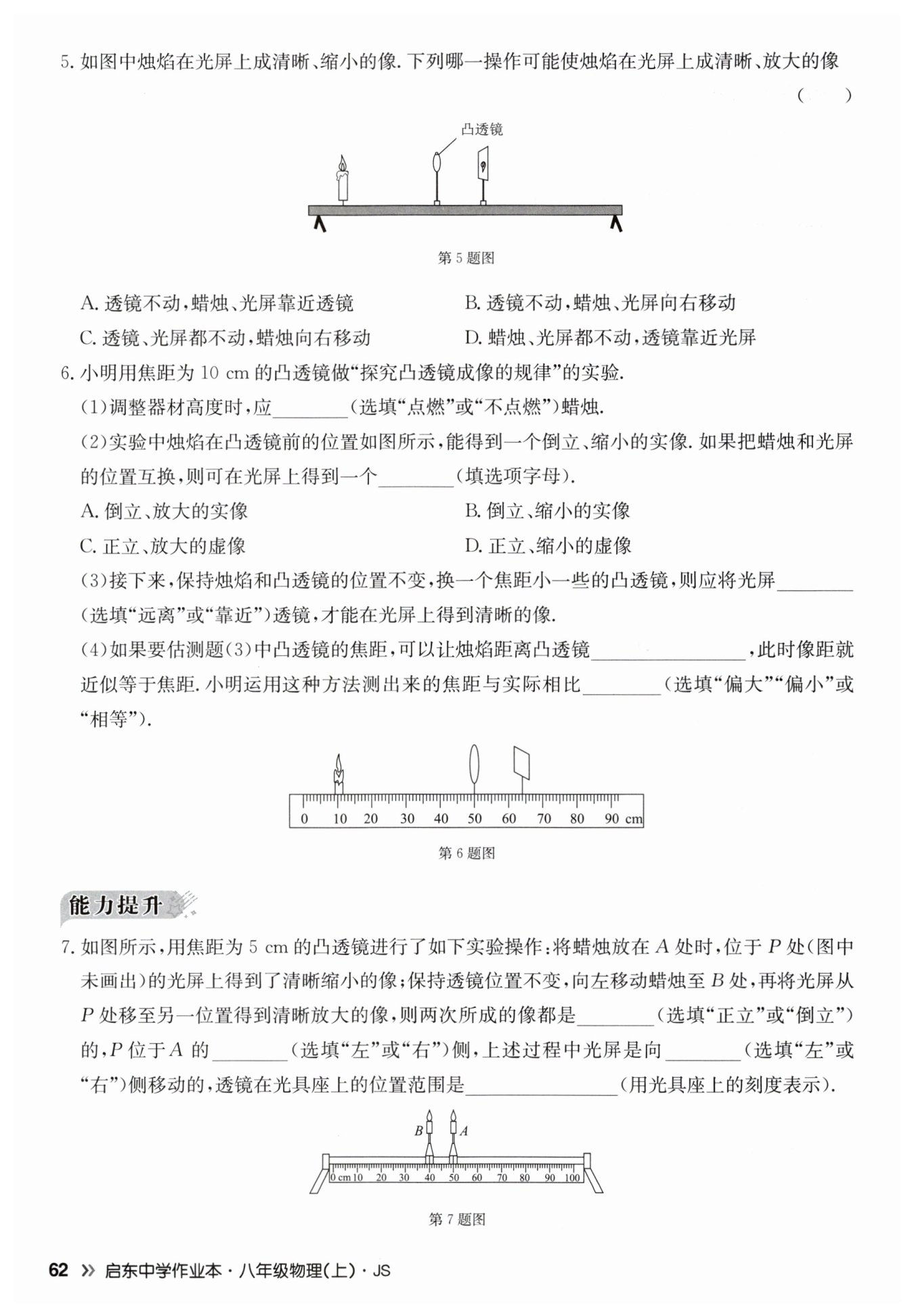

第62页

信息发布者：
B
点燃
A
靠近
足够远
偏大
倒立
左
左
30~35 cm
【分析】
要解决这道题，需先明确凸透镜成实像的规律：当凸透镜成实像时，遵循“物近像远像变大，物远像近像变小”的规律。题目中当前烛焰在光屏上成清晰缩小的像，说明此时物距$ u ＞ 2f $，像距$ f ＜ v ＜ 2f $；若要成清晰放大的像，需满足$ f ＜ u ＜ 2f $，$ v ＞ 2f $，即需要减小物距（蜡烛向透镜方向移动，即向右移动），同时增大像距（光屏向远离透镜方向移动，即向右移动），结合选项逐一分析即可。
【解析】
根据凸透镜成实像的规律，当前成缩小像时，$ u ＞ 2f $，$ f ＜ v ＜ 2f $；要成放大像，需调整物距和像距：
选项A：透镜不动，蜡烛、光屏靠近透镜，物距进一步减小，像距也减小，像会更小，无法成放大像，错误；
选项B：透镜不动，蜡烛向右移动（靠近透镜，物距减小），光屏向右移动（远离透镜，像距增大），满足$ f ＜ u ＜ 2f $、$ v ＞ 2f $，可成清晰放大的像，正确；
选项C：透镜、光屏不动，蜡烛向右移动，物距减小，但像距不变，光屏上无法承接清晰的像，错误；
选项D：蜡烛、光屏不动，透镜靠近光屏，相当于物距变大，像距变小，像会更小，错误。
【答案】
B
【知识点】
凸透镜成像规律；实像变化规律
【点评】
本题考查凸透镜成像规律的应用，核心是理解实像形成时物距、像距与像大小的关系，需结合规律分析各选项的操作是否满足成像条件，属于基础应用类题目。
【难度系数】
0.6
【分析】
本题围绕“探究凸透镜成像的规律”实验展开，需结合实验操作要求、凸透镜成像规律、光路可逆原理等分析各问题：
(1) 调整器材高度的目的是让烛焰、凸透镜、光屏中心在同一高度，需点燃蜡烛才能确定烛焰中心，故需点燃；
(2) 先确定原图的物距和像距，结合焦距判断成像性质，再利用光路可逆分析互换后的成像情况；
(3) 焦距变小意味着透镜会聚能力变强，像距会减小，据此判断光屏移动方向；
(4) 利用“物距远大于2f时像距近似等于焦距”估测焦距，实际操作中像的最清晰位置对应的像距略大于焦距，导致测量值偏大。
【解析】
(1) 调整器材高度时，需点燃蜡烛，才能准确确定烛焰的中心，使烛焰、凸透镜、光屏的中心在同一高度，确保像成在光屏中央，因此应填“点燃”。
(2) 由图可知，蜡烛在10cm刻度处，凸透镜在50cm刻度处，物距u=50cm-10cm=40cm，已知凸透镜焦距f=10cm，此时u＞2f，成倒立、缩小的实像，像距v=65cm-50cm=15cm，满足f＜v＜2f。根据光路可逆原理，将蜡烛和光屏位置互换后，新的物距为15cm，处于f＜u'＜2f范围内，此时成倒立、放大的实像，故选A。
(3) 换用焦距更小的凸透镜，透镜对光线的会聚能力增强，像会成在更靠近透镜的位置，因此应将光屏靠近透镜，才能得到清晰的像。
(4) 根据凸透镜成像规律，当物距远大于2倍焦距时，像距近似等于焦距，因此要估测焦距，需让烛焰距离凸透镜足够远；实际操作中，需找到光屏上最清晰的像，此时像距略大于实际焦距，因此测出来的焦距与实际相比偏大。
【答案】
(1)点燃 (2)A (3)靠近 (4)足够远 偏大
【知识点】
凸透镜成像规律，焦距的测量，光路可逆
【点评】
本题考查凸透镜成像实验的核心知识点，涵盖实验操作规范、成像规律应用、光路可逆及焦距估测，是初中物理光学的基础重点题，需学生熟练掌握成像规律并灵活运用。
【难度系数】
0.6
【分析】
首先明确凸透镜成像规律：实像均为倒立的；当物距u＞2f时，成倒立缩小的实像，像距f＜v＜2f；当f＜u＜2f时，成倒立放大的实像，像距v＞2f。本题焦距f=5cm，需结合两次成像的性质判断物距范围，再根据物距变化分析像距、光屏移动方向及透镜位置。
【解析】
1. 像的正倒：凸透镜成实像时都是倒立的，因此两次所成的像都是倒立的。
2. 透镜位置：设透镜位置为L，A处刻度为50cm，B处为40cm。
A处成缩小像，故物距u_A=50-L＞2f=10cm → L＜40cm；
B处成放大像，故物距u_B=40-L满足f＜u_B＜2f →5cm＜40-L＜10cm →30cm＜L＜35cm，即透镜在30～35cm之间。
3. P的位置：A处成缩小像，像距v_A在5cm~10cm之间，实像与物体在透镜两侧，物体A在透镜右侧，故像P在透镜左侧，即P位于A的左侧。
4. 光屏移动方向：蜡烛从A向左移到B，物距减小，根据“物近像远像变大”，像距需增大，因此光屏向远离透镜的左侧移动。
【答案】
倒立 左 左 30～35 cm
【知识点】
凸透镜成像规律 实像特点
【点评】
本题考查凸透镜成像规律的应用，需结合成像性质判断物距、像距范围，再分析光屏移动方向，是中等难度的基础题，需熟练掌握成像规律的应用。
【难度系数】
0.5
