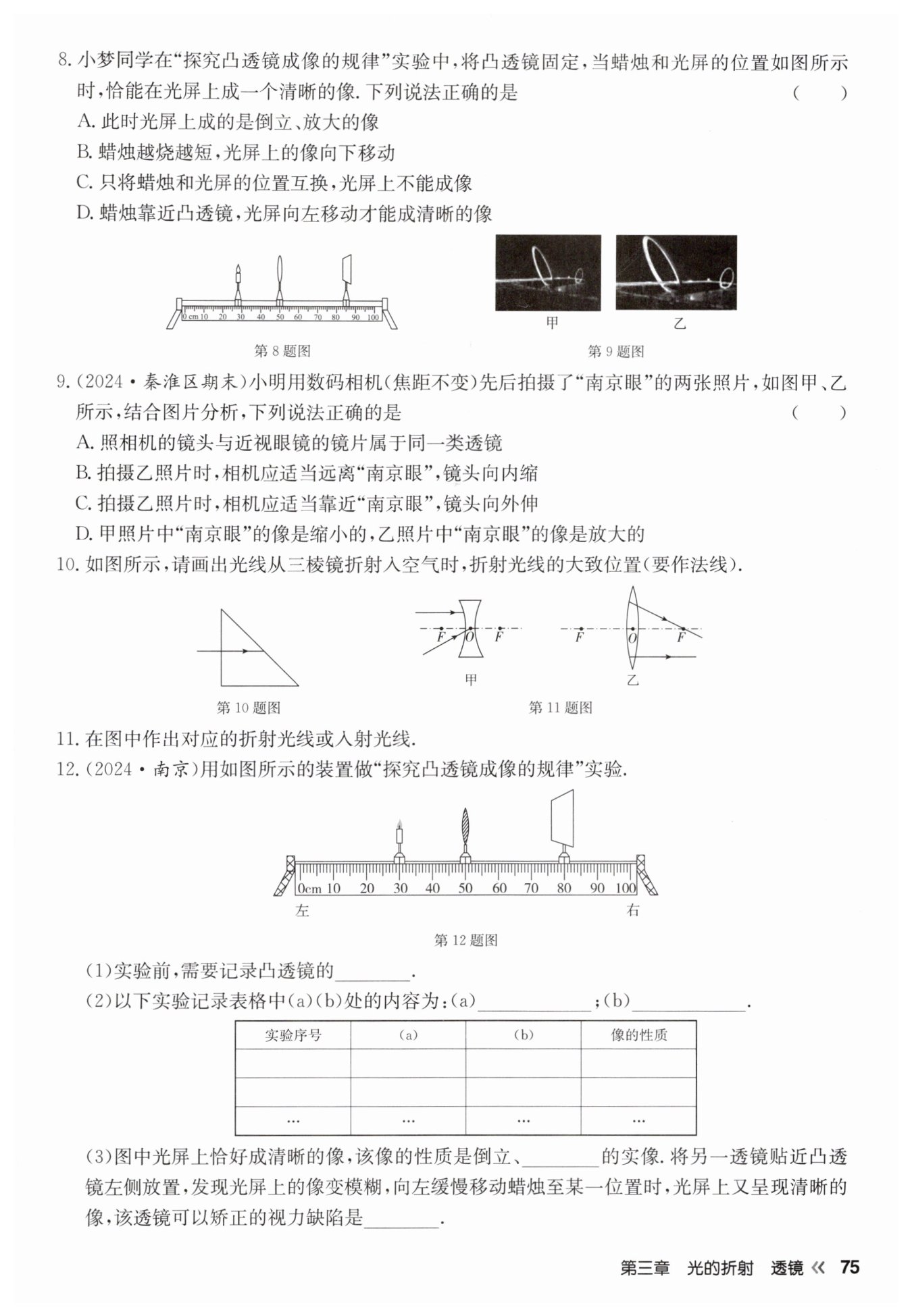

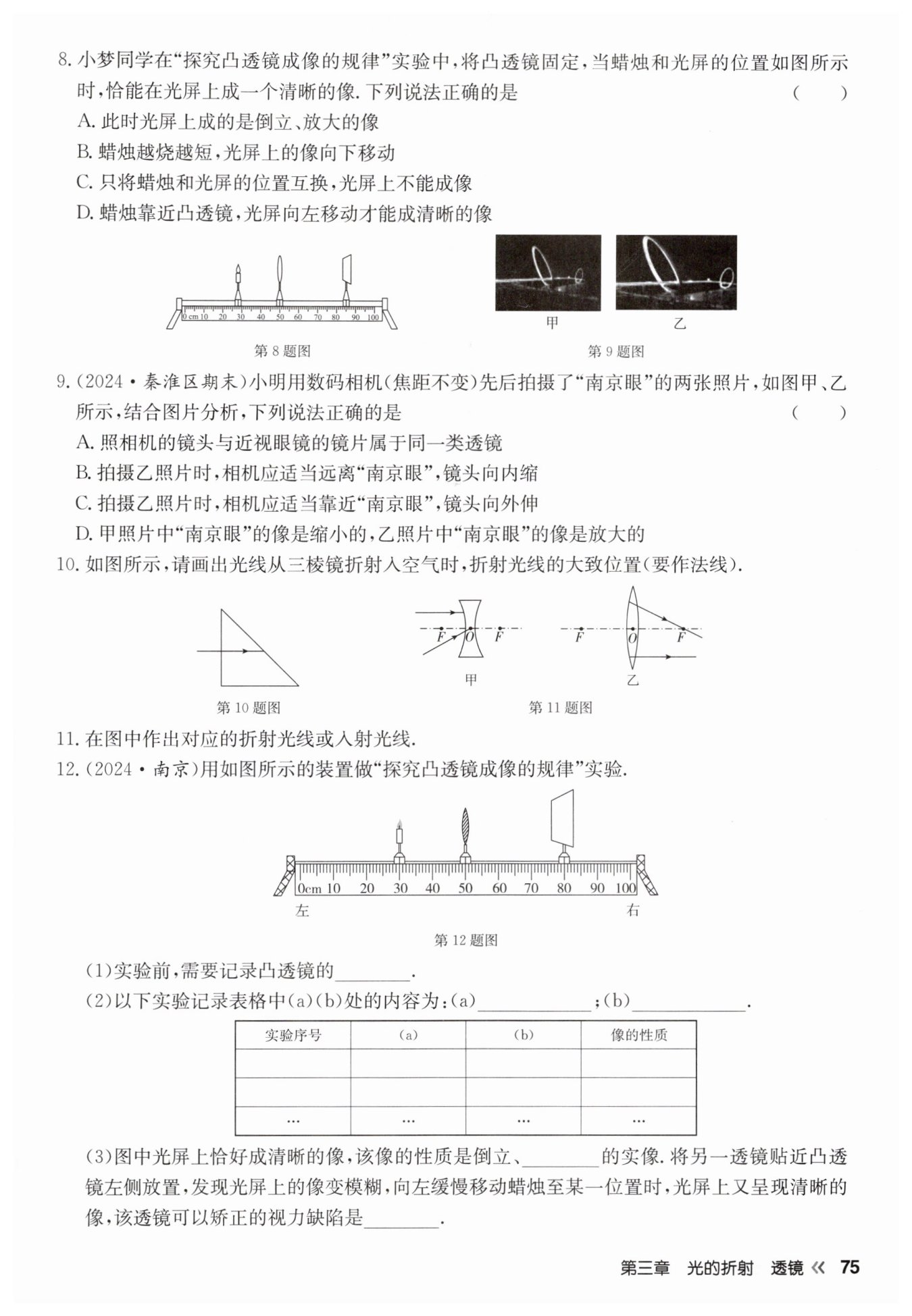

第75页

信息发布者：
A
C


焦距
物距$u/\mathrm{cm}$
像距$v/\mathrm{cm}$




放大
近视眼
【分析】
要解决本题，需先确定物距和像距，再结合凸透镜成像规律分析各选项：
1. 确定物距与像距：凸透镜在50cm刻度处，蜡烛在30cm刻度处，物距u=50cm-30cm=20cm；光屏在85cm刻度处，像距v=85cm-50cm=35cm。
2. 结合凸透镜成像规律：当f＜u＜2f时，v＞2f，成倒立、放大的实像；同时需掌握像的移动规律、光路可逆性等知识点，逐一判断选项。
【解析】
由图可知，凸透镜位于50cm刻度线处，蜡烛位于30cm刻度线处，物距u=50cm-30cm=20cm；光屏位于85cm刻度线处，像距v=85cm-50cm=35cm。
根据凸透镜成像规律：
选项A：此时物距u=20cm，像距v=35cm，满足f＜u＜2f（f在10cm~17.5cm之间），v＞2f，成倒立、放大的实像，该选项正确。
选项B：蜡烛越烧越短，烛焰向下移动，根据过凸透镜光心的光线传播方向不变，光屏上的像会向上移动，而非向下，该选项错误。
选项C：光路具有可逆性，将蜡烛和光屏位置互换后，物距变为原来的像距，像距变为原来的物距，仍能成清晰的像，该选项错误。
选项D：根据“物近像远像变大”，蜡烛靠近凸透镜（物距减小），像距应增大，光屏需向右移动才能成清晰的像，该选项错误。
【答案】
A
【知识点】
凸透镜成像规律
【点评】
本题考查凸透镜成像规律的应用，核心是正确判断物距和像距，结合成像规律分析各选项，需掌握像的移动方向、光路可逆等基础知识点，属于实验类基础题。
【难度系数】
0.6
【分析】
本题考查凸透镜成像规律的应用，需结合照相机的成像原理分析。首先明确：照相机镜头是凸透镜，成像时物距大于2倍焦距，成倒立缩小的实像；凸透镜成像规律中，“物近像远像变大”，即物距减小，像距增大，像会变大。对比甲、乙照片，乙中“南京眼”的像更大，据此分析各选项。
【解析】
1. 分析选项A：照相机的镜头是凸透镜，近视眼镜的镜片是凹透镜，二者不属于同一类透镜，A错误。
2. 分析选项B、C：乙照片中“南京眼”的像比甲的大，根据“物近像远像变大”，拍摄乙时需减小物距（相机靠近“南京眼”），同时增大像距（镜头向外伸），故B错误，C正确。
3. 分析选项D：照相机的成像原理是u＞2f，成倒立、缩小的实像，因此甲、乙照片中“南京眼”的像都是缩小的，乙的像只是比甲的像大，并非放大，D错误。
【答案】
C
【知识点】
凸透镜成像规律、照相机原理
【点评】
本题结合实际照片考查凸透镜成像规律的应用，核心是理解“物近像远像变大”的规律，需结合像的大小变化判断物距和像距的调整，属于基础应用类题目。
【难度系数】
0.5
【分析】
本题考查光的折射规律的应用，解题思路：首先确定光线在三棱镜斜边的入射点；接着过入射点作垂直于斜边的虚线作为法线；最后根据光从玻璃（光密介质）斜射入空气（光疏介质）时，折射角大于入射角的规律，在法线另一侧的空气中画出折射光线，使折射光线远离法线，即可得到折射光线的大致位置。
【解析】
1. 确定入射光线与三棱镜斜边的交点（入射点）；
2. 过入射点作垂直于三棱镜斜边的虚线，该虚线为法线；
3. 由于光线从玻璃斜射入空气，根据折射规律，折射角大于入射角，因此在法线的另一侧（空气侧）画出折射光线，使折射光线远离法线，即为所求的折射光线大致位置。
【答案】
如答图所示（对应入射点处画法线，折射光线在空气侧远离法线）
【知识点】
光的折射规律，光的折射作图
【点评】
本题是基础的光的折射作图题，核心考查光从光密介质斜射入光疏介质时的折射规律，需掌握法线的画法及折射角与入射角的大小关系，属于光学部分的基础题型。
【难度系数】
0.6
【分析】

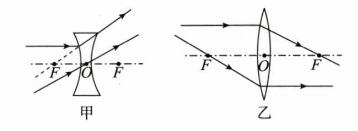

本题考查透镜的特殊光线作图，需根据凹透镜和凸透镜的光学性质完成光线绘制。对于凹透镜（甲图）：①平行于主光轴的入射光线，经凹透镜折射后，折射光线的反向延长线过左侧的虚焦点；②过光心O的光线，传播方向不变。对于凸透镜（乙图）：①平行于主光轴的入射光线，经凸透镜折射后过右侧的实焦点；②过左侧焦点的入射光线，经凸透镜折射后平行于主光轴射出。
【解析】
1. 甲图（凹透镜）作图：
平行于主光轴的入射光线，连接入射点与左侧虚焦点F，延长该线并标注箭头，即为折射光线；
过光心O的光线，沿原入射方向延长并标注箭头，即为折射光线。
2. 乙图（凸透镜）作图：
平行于主光轴的入射光线，折射后指向右侧实焦点F，标注箭头即为折射光线；
过左侧焦点F的入射光线，经透镜折射后平行于主光轴向右射出，标注箭头即为折射光线。
最终作图结果如答图所示。
【答案】

【知识点】
透镜的特殊光线、凸透镜与凹透镜的光学性质
【点评】
本题是基础光学作图题，考查透镜特殊光线的作图规则，需牢记凹透镜和凸透镜的特殊光线传播规律，属于初中物理光学部分的基础考点。
【难度系数】
0.7
【分析】
本题围绕“探究凸透镜成像的规律”实验展开，需结合实验要求、成像规律及视力矫正知识解题：
1. 实验前，探究凸透镜成像性质需以焦距为参照，因此要先记录凸透镜的焦距；
2. 实验中需测量物体到透镜的距离（物距）和像到透镜的距离（像距），用于分析成像规律，对应表格的(a)(b)；
3. 根据物距与焦距的关系判断成像性质，再结合透镜对光线的作用判断透镜类型，进而确定矫正的视力缺陷。
【解析】
(1) 探究凸透镜成像规律时，成像性质由物距与焦距的关系决定，因此实验前需要记录凸透镜的焦距；
(2) 实验中需记录的物理量是物体到凸透镜的距离（物距）和像到凸透镜的距离（像距），故(a)为物距u/cm，(b)为像距v/cm；
(3) 图中物距在一倍焦距和二倍焦距之间，根据凸透镜成像规律，成倒立、放大的实像；放置另一透镜后，向左移动蜡烛才能重新成像，说明该透镜对光线有发散作用，是凹透镜，凹透镜可矫正近视眼（近视眼是像成在视网膜前方，凹透镜发散光线使像后移至视网膜）。
【答案】
12.(1)焦距 (2)(a)物距u/cm (b)像距v/cm (3)放大 近视眼
【知识点】
凸透镜成像规律、近视眼的矫正
【点评】
本题是凸透镜成像实验的基础题，考查实验准备、实验记录要素及成像规律的应用，属于实验核心考点，难度较低，侧重对实验基本操作和原理的掌握。
【难度系数】
0.7
