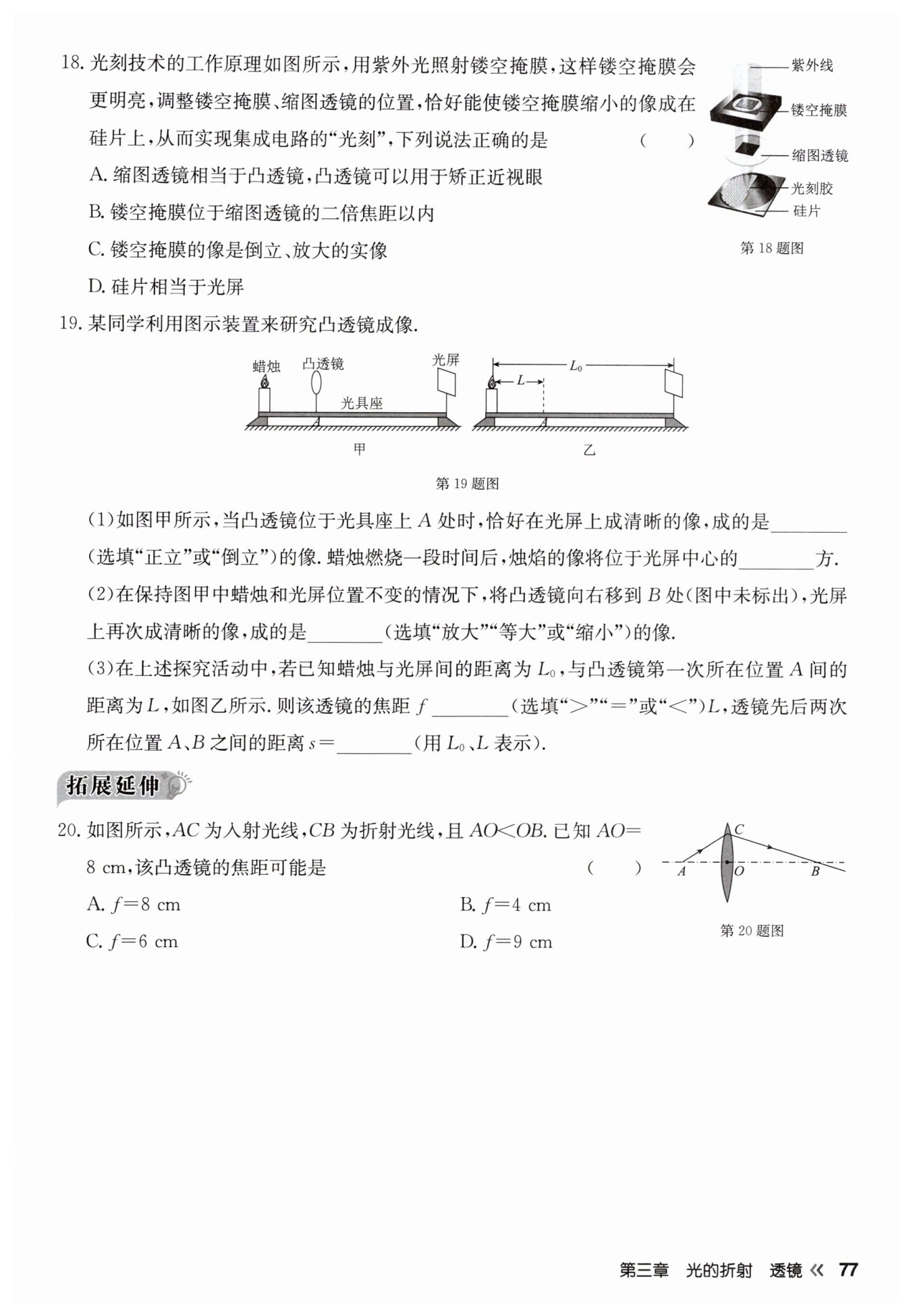

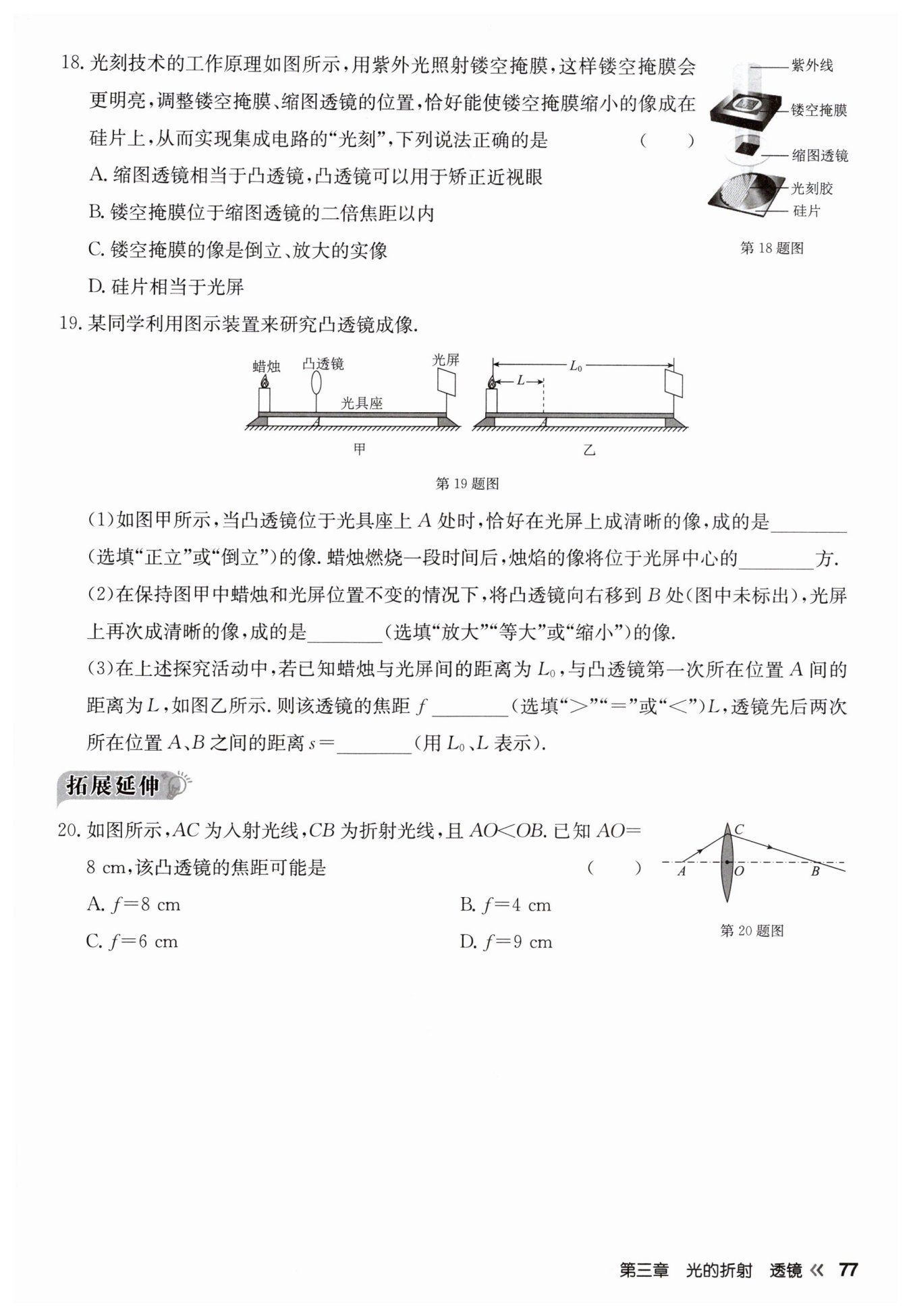

第77页 - 江苏版启东中学作业本八年级物理（上下册）

D

倒立

上

缩小

$<$

$L_0-2L$

C

【分析】本题考查凸透镜成像规律的应用，解题思路是：先明确缩图透镜为凸透镜，其作用是成缩小的实像，再结合凸透镜成像规律逐一分析各选项，判断对错。
【解析】缩图透镜属于凸透镜，用于成缩小的实像。A选项：矫正近视眼需用凹透镜，凸透镜用于矫正远视眼，故A错误；B选项：根据凸透镜成像规律，当物体（镂空掩膜）位于凸透镜二倍焦距以外时，成倒立、缩小的实像，因此镂空掩膜应在缩图透镜的二倍焦距以外，故B错误；C选项：由题意“恰好能使镂空掩膜缩小的像成在硅片上”，可知成的是倒立、缩小的实像，不是放大的，故C错误；D选项：硅片用来承接像，相当于光屏，故D正确。
【答案】D
【知识点】凸透镜成像规律、透镜的应用
【点评】本题结合光刻技术考查凸透镜成像的应用，属于基础题，需牢记凸透镜成像规律及透镜矫正视力的相关知识，难度不大。
【难度系数】0.7

【分析】
解决本题需掌握凸透镜成像规律：实像为倒立的，物距、像距与焦距的关系，以及光路可逆原理。
第(1)问：凸透镜成实像时像均为倒立，蜡烛变短后烛焰下移，根据实像倒立的特点，像会向上移动；
第(2)问：保持蜡烛和光屏位置不变移动透镜，利用光路可逆，第一次成像的物距、像距互换，原物距小于像距，互换后物距大于像距，对应成缩小的像；
第(3)问：第一次成放大实像时，物距L满足f＜L＜2f，故f＜L；结合蜡烛与光屏距离L₀，第一次像距为L₀-L，第二次物距为L₀-L、像距为L，因此两次透镜间距为(L₀-L)-L=L₀-2L。
【解析】
(1) 凸透镜成实像时，像的特点是倒立，因此图甲中光屏上的清晰像为倒立；蜡烛燃烧变短，烛焰位置下移，由于实像与物体上下颠倒，所以像会向上移动，位于光屏中心上方。
(2) 保持蜡烛和光屏位置不变，向右移动凸透镜，根据光路可逆原理，第一次成像的物距和像距互换：第一次物距u=L，像距v=L₀-L，互换后新物距为v=L₀-L，新像距为u=L，此时物距大于像距，光屏上成清晰的缩小的像。
(3) 第一次成倒立放大的实像，根据凸透镜成像规律，当f＜u＜2f时成放大实像，此处u=L，故f＜L；蜡烛与光屏间距为L₀，第一次像距为L₀-L，第二次成像时物距为L₀-L、像距为L，因此透镜两次位置A、B的距离s=(L₀-L)-L=L₀-2L。
【答案】
(1) 倒立；上 (2) 缩小 (3) ＜；$L_0-2L$
【知识点】
凸透镜成像规律；实像特点；光路可逆
【点评】
本题综合考查凸透镜成像规律的应用，涉及实像的性质、光路可逆的运用及几何距离计算，需学生熟练掌握成像规律并结合题目条件分析，是凸透镜成像的典型题型。
【难度系数】
0.5

【分析】
要解决本题，需结合凸透镜成像规律分析。首先明确：AO是物距$ u = AO = 8\ \mathrm{cm} $，OB是像距$ v $，由$ AO ＜ OB $可知$ v ＞ 8\ \mathrm{cm} $。根据凸透镜成像规律，当物体位于一倍焦距和二倍焦距之间（$ f ＜ u ＜ 2f $）时，成倒立、放大的实像，此时像位于二倍焦距以外（$ v ＞ 2f $）。由此可推导焦距的范围，再结合选项判断。
【解析】
已知物距$ u = AO = 8\ \mathrm{cm} $，像距$ v = OB $，且$ AO ＜ OB $，故$ v ＞ 8\ \mathrm{cm} $。
根据凸透镜成像规律：当$ f ＜ u ＜ 2f $时，$ v ＞ 2f $。
将$ u = 8\ \mathrm{cm} $代入$ f ＜ u ＜ 2f $，得：
$ f ＜ 8\ \mathrm{cm} ＜ 2f $，解此不等式得$ 4\ \mathrm{cm} ＜ f ＜ 8\ \mathrm{cm} $；
同时，由$ v ＞ 2f $且$ v ＞ 8\ \mathrm{cm} $，进一步确认$ f $需满足上述范围。
对比选项，只有$ f = 6\ \mathrm{cm} $在$ 4\ \mathrm{cm} ＜ f ＜ 8\ \mathrm{cm} $范围内，因此选C。
【答案】
C
【知识点】
凸透镜成像规律
【点评】
本题考查凸透镜成像规律的应用，关键是根据物距、像距的关系推导焦距的取值范围，需熟练掌握凸透镜成实像时物距与焦距、像距与焦距的关系。
【难度系数】
0.5
