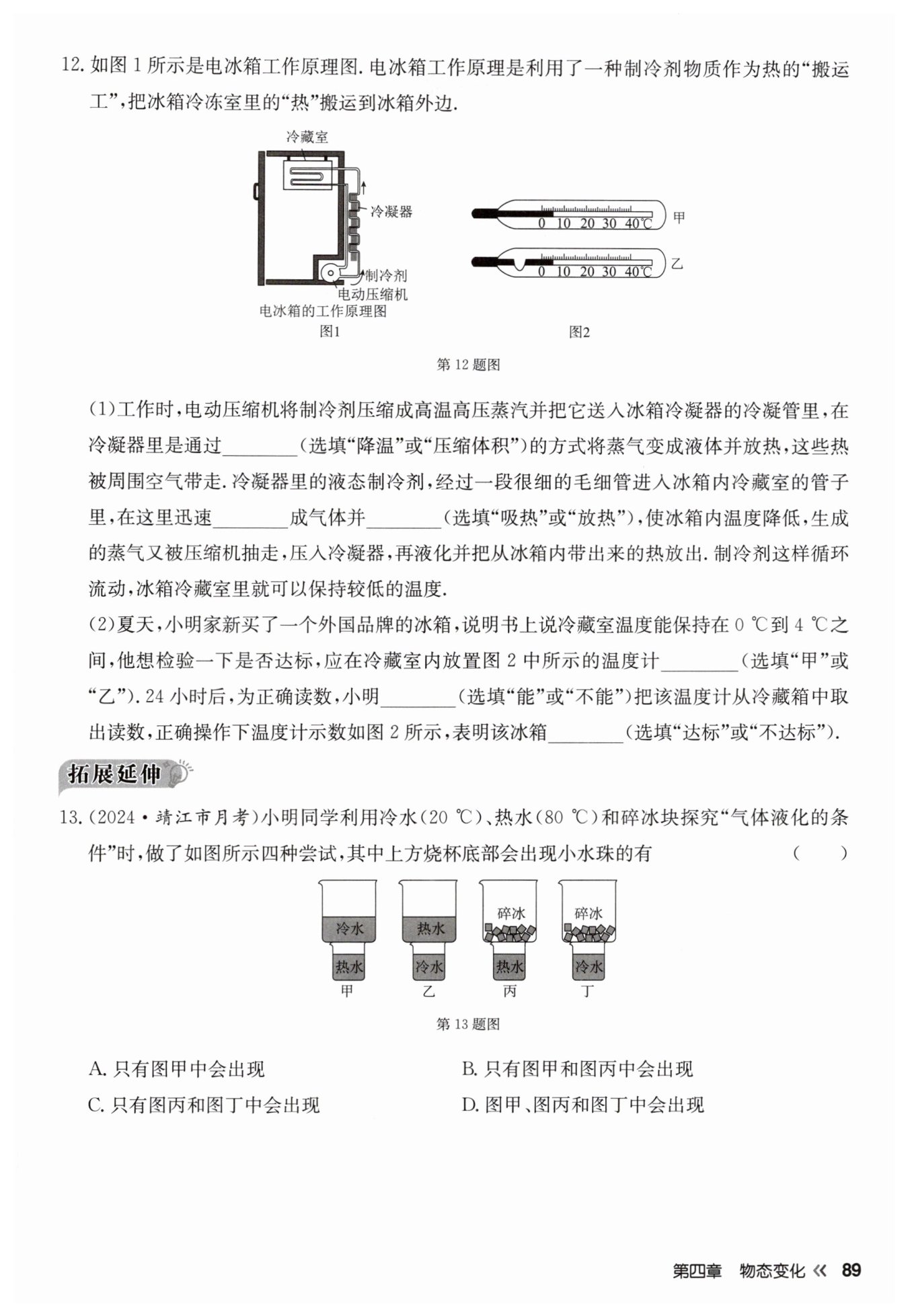

第89页 - 江苏版启东中学作业本八年级物理（上下册）

压缩体积

汽化

吸热

乙

不能

不达标

D

【分析】
本题结合电冰箱工作原理和温度计使用考查物理知识，需分两部分思考：
1. 第(1)问：气体液化有降低温度、压缩体积两种方式，压缩机压缩制冷剂使其液化，属于压缩体积的方式；液态制冷剂在冷藏室由液态变为气态，是汽化过程，汽化吸热，可降低冰箱内温度。
2. 第(2)问：要测量0℃~4℃的冷藏室温度，需选量程合适的温度计；普通温度计读数时不能离开被测环境，否则温度会变化；根据温度计示数判断是否达标。
【解析】
(1) 电动压缩机将制冷剂压缩成高温高压蒸汽，在冷凝器中，通过压缩体积的方式使气态制冷剂液化，液化过程放热，热量被周围空气带走；液态制冷剂进入冷藏室的管子后，迅速由液态变为气态，即发生汽化，汽化过程吸热，使冰箱内温度降低。
(2) 要检验冷藏室温度是否在0℃~4℃之间，应选择量程合适的温度计，图中乙温度计符合要求；温度计读数时，不能将其从冷藏箱中取出，否则外界温度会影响测量结果；此时温度计示数为5℃，超过了4℃，因此该冰箱不达标。
【答案】
(1)压缩体积；汽化；吸热 (2)乙；不能；不达标
【知识点】
物态变化、温度计的使用
【点评】
本题将物理知识与生活中的电冰箱结合，考查液化、汽化的特点及温度计的正确使用，注重基础知识的实际应用，难度适中。
【难度系数】
0.5

【分析】要判断上方烧杯底部是否出现小水珠，需明确气体液化的核心条件：水蒸气遇冷（温度降低）时会液化成小水珠。解题思路是逐一分析每个图中上方烧杯的温度、下方容器中水蒸气的温度，判断水蒸气是否能遇冷发生液化。
【解析】
1. 分析甲图：上方烧杯是温度为20℃的冷水，下方容器是温度为80℃的热水，热水蒸发产生的高温水蒸气上升到上方温度较低的冷水烧杯，水蒸气遇冷液化，因此甲上方烧杯底部会出现小水珠。
2. 分析乙图：上方烧杯是温度为80℃的热水，下方容器是温度为20℃的冷水，上方热水的水蒸气温度与上方烧杯温度相近，下方冷水蒸发的水蒸气温度低，无法在上方烧杯遇冷液化，因此乙上方不会出现小水珠。
3. 分析丙图：上方烧杯有温度约0℃的碎冰，下方容器是温度为80℃的热水，热水蒸发的高温水蒸气上升到上方温度极低的烧杯，遇冷液化，因此丙上方烧杯底部会出现小水珠。
4. 分析丁图：上方烧杯有温度约0℃的碎冰，下方容器是温度为20℃的冷水，冷水蒸发的水蒸气温度较高，上升到上方温度极低的烧杯，遇冷液化，因此丁上方烧杯底部会出现小水珠。
综上，甲、丙、丁上方烧杯底部都会出现小水珠。
【答案】D
【知识点】气体液化的条件
【点评】本题考查气体液化的条件，核心是判断水蒸气是否遇冷，需结合各容器温度逐一分析，属于基础题，需注意区分不同容器的温度差异。
【难度系数】0.3
