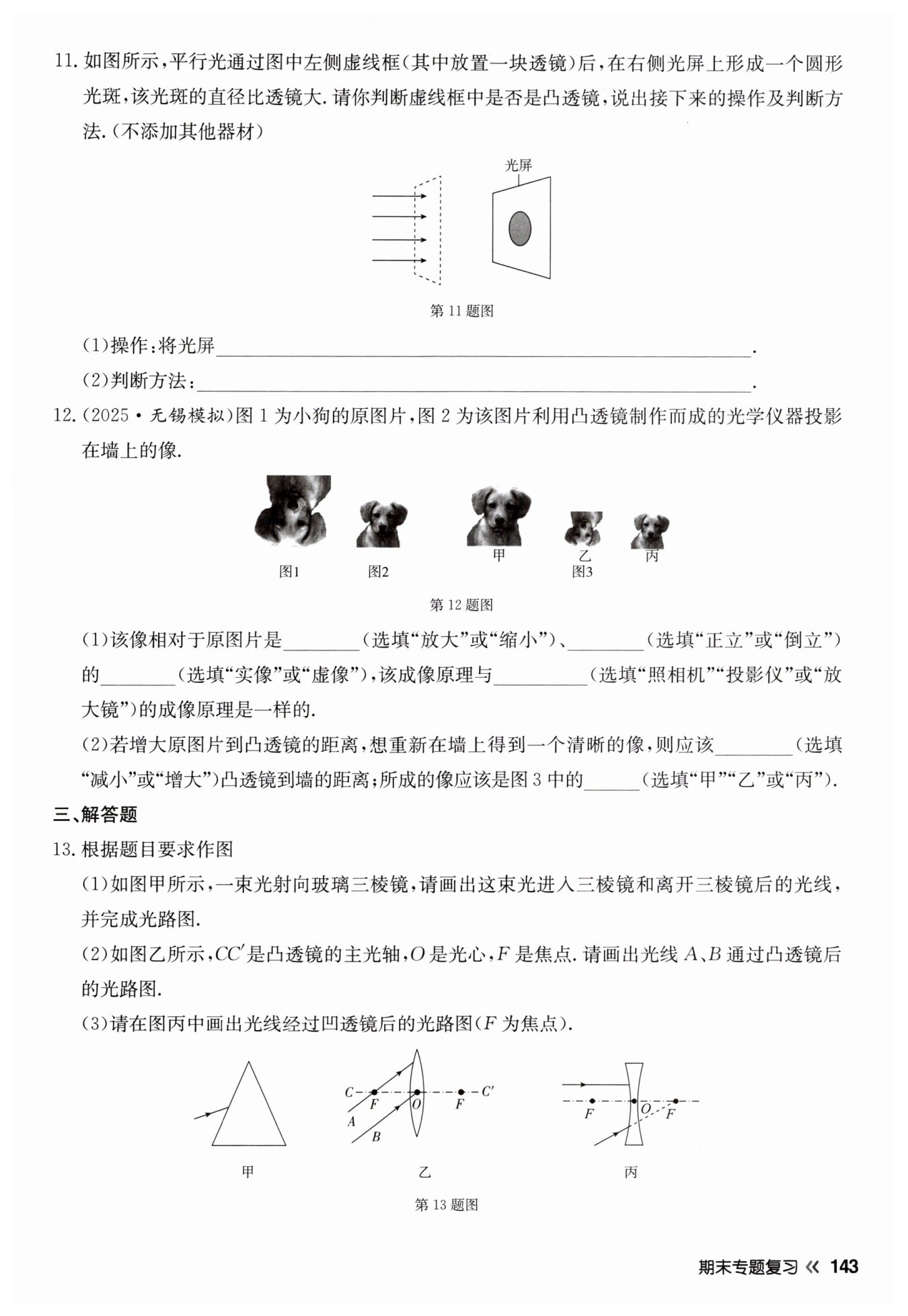

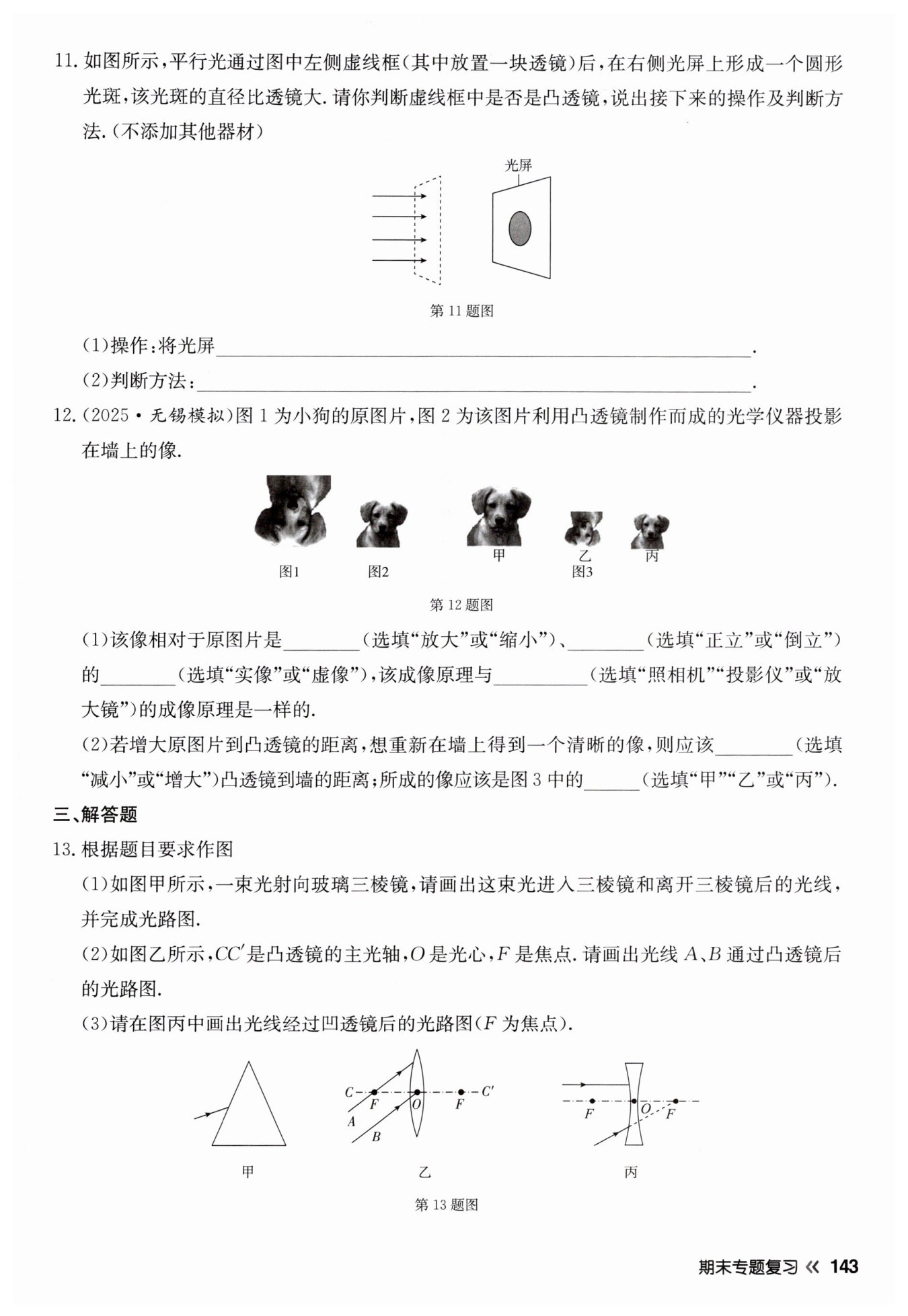

第143页 - 江苏版启东中学作业本八年级物理（上下册）

 向左移动

 若能在光屏上观察到直径比透镜直径小的光斑则为凸透镜

缩小

倒立

实像

照相机

减小

丙

【分析】
要判断虚线框中的透镜类型，需利用凸透镜和凹透镜对光线的不同作用：凸透镜对平行光有会聚作用，平行光经凸透镜后会先会聚到焦点，焦点处光斑最小，之后光线继续传播会发散；凹透镜对平行光有发散作用，平行光经凹透镜后始终发散。当前光屏上的光斑比透镜大，无法直接判断透镜类型，因此需移动光屏，观察光斑大小的变化来区分。
【解析】
平行于主光轴的光线经凸透镜后，会先会聚到焦点，焦点处光斑最小，之后光线继续传播会发散，光斑变大；经凹透镜后，光线始终发散，光斑一直比透镜大。因此，将光屏向左移动（靠近透镜），若移动过程中能观察到直径比透镜小的光斑，说明该透镜是凸透镜（此时光屏在焦点附近，光线会聚形成更小的光斑）；若移动后光斑仍比透镜大，则为凹透镜。
【答案】
(1)向左移动
(2)若能在光屏上观察到直径比透镜直径小的光斑则为凸透镜
【知识点】
凸透镜的会聚作用，凹透镜的发散作用
【点评】
本题考查透镜对平行光的作用，核心是理解凸透镜和凹透镜的光学特性，通过移动光屏观察光斑变化判断透镜类型，是透镜基础应用的典型题目，需掌握两种透镜对平行光的不同效果。
【难度系数】
0.5

【分析】
本题考查凸透镜成像规律的应用，解题思路：①先判断像的性质：墙相当于光屏，能承接的像为实像；对比原图片（图1）和像（图2），像的尺寸更小，且凸透镜成实像时像与物体相比是倒立的，由此确定像的性质及对应光学仪器；②根据凸透镜成像规律“物远像近像变小”，分析物距增大时像距和像的变化，确定操作及对应的像。
【解析】
(1) 墙作为光屏，可承接像，说明该像是实像；对比图1（原图片）和图2的像，像的尺寸小于原图片，故为缩小的像；凸透镜成实像时，像与物体相比是倒立的；当物距大于2倍焦距时，成倒立、缩小的实像，这一原理应用于照相机（投影仪成倒立放大实像，放大镜成正立放大虚像），因此该成像原理与照相机一致。
(2) 根据凸透镜成像规律：物距增大，像距减小，像变小。当增大原图片到凸透镜的距离（物距变大），要重新得到清晰的像，需减小像距，即减小凸透镜到墙的距离；此时像会变小，且仍为缩小的实像，对比图3的甲（放大的像）、乙（倒立缩小的像）、丙（正立缩小的像），结合成像特点，最终得到的像为丙。
【答案】
(1)缩小；倒立；实像；照相机
(2)减小；丙
【知识点】
凸透镜成像规律；实像与虚像；照相机成像原理
【点评】
本题是凸透镜成像规律的基础应用题，需熟练掌握物距、像距与像的性质的关系，结合实际情境分析，难度适中。
【难度系数】
0.5

【分析】
本题为光学作图题，分三小问，解题思路如下：
1. 甲图（三棱镜）：依据光的折射规律，光从空气斜射入玻璃时折射角小于入射角，光线向三棱镜底边偏折；光从玻璃斜射入空气时折射角大于入射角，再次向底边偏折，完成两次折射的光路绘制。
2. 乙图（凸透镜）：根据凸透镜特殊光线规律：从焦点发出的光线经凸透镜后平行于主光轴；过光心的光线传播方向不变，据此画出两条光线的折射光路。
3. 丙图（凹透镜）：根据凹透镜特殊光线规律：平行于主光轴的光线经凹透镜后，折射光线的反向延长线过同侧焦点；指向另一侧焦点的光线经凹透镜后平行于主光轴，据此画出两条光线的折射光路。
【解析】
（1）甲图作图步骤：
① 过三棱镜第一个入射点作法线，光从空气斜射入玻璃，折射角小于入射角，画出向底边偏折的折射光线；
② 过第二个出射点作法线，光从玻璃斜射入空气，折射角大于入射角，画出再次向底边偏折的出射光线，完成光路。
（2）乙图作图步骤：
① 光线A起点在凸透镜左焦点F，根据凸透镜特殊光线，从焦点发出的光线经凸透镜后平行于主光轴，画出折射光线；
② 光线B过凸透镜光心O，根据过光心的光线传播方向不变，沿原方向画出折射光线。
（3）丙图作图步骤：
① 平行于主光轴的入射光线，根据凹透镜特殊光线，折射光线的反向延长线过左焦点F，画出折射光线；
② 指向凹透镜右焦点F的入射光线，根据凹透镜特殊光线，经凹透镜后平行于主光轴，画出折射光线。
【答案】
如对应第13题答图所示，光路绘制正确。
【知识点】
光的折射规律、凸透镜特殊光线、凹透镜特殊光线
【点评】
本题考查光学基础作图，涵盖三棱镜折射、透镜特殊光线等核心考点，是光学作图的典型题型，需熟练掌握折射规律和透镜的特殊光线规律，作图时注意法线与光线的偏折方向。
【难度系数】
0.5
